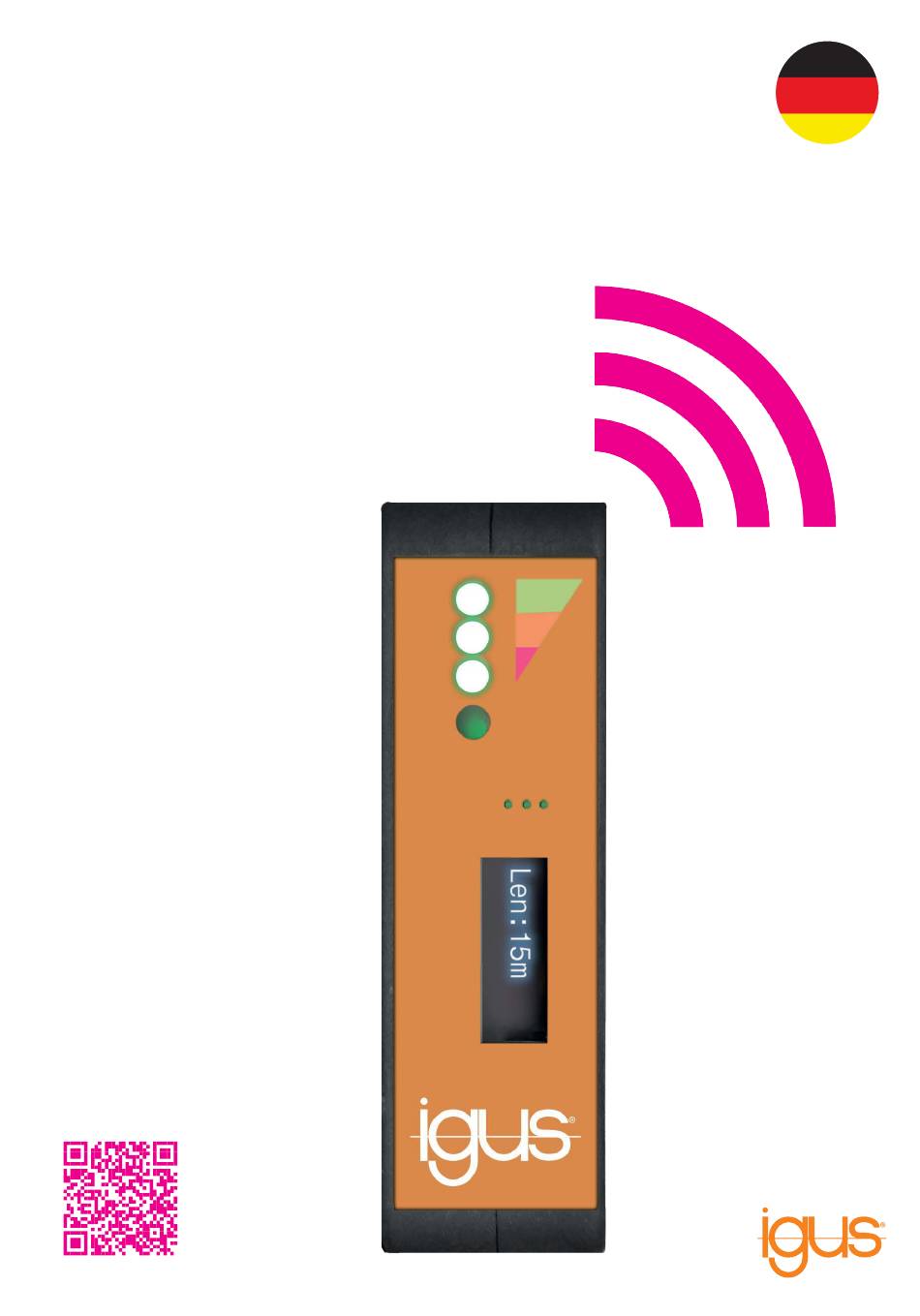

- Seite 1 Handbuch V1.1 Manual smart plastics i.Sense CF.D english version...
- Seite 2 Nachfolgende Informationen unbedingt beachten und für späteren Gebrauch gut aufbewahren.
-
Seite 3: Inhaltsverzeichnis
Handbuch V1.1 Manual smart plastics i.Sense CF.D Inhaltsverzeichnis 1/2 1. EINLEITUNG 2. SICHERHEITSHINWEISE, SCHUTZMASSNAHMEN UND RICHTLINIEN 2.1 Wichtige Hinweise 2.2 Qualifiziertes Personal 2.3 Sicherheitshinweise 2.4 Elektromagnetische Verträglichkeit 2.5 Wartung 3. BESTIMMUNGSGEMÄSSE VERWENDUNG 4. PRODUKTÜBERSICHT 4.1 Betriebsarten 4.2 Technische Daten 5. INSTALLATION 5.1 Mechanische Installation 5.2 Elektrische Installation 5.2.1 Spannungsversorgung... -
Seite 4: Einleitung
Schutzmaßnahmen sind unter den jeweiligen Unterkapiteln zu finden. Dieses Handbuch wurde nach bestem Wissen und Gewissen erstellt. Es dient zur technischen Dokumentation und zur Unterstützung des Anwenders bei der Inbetriebnahme. Die Warn- und Sicherheitshinweise sowie Anweisungen, die von igus bzgl. des CF.D:modul herausgegeben ®... -
Seite 5: Qualifiziertes Personal
Handbuch V1.1 Manual smart plastics i.Sense CF.D Die igus GmbH übernimmt ausschließlich eine Gewährleistung für Produkte aus dem Hause ® igus in Übereinstimmung mit den Standards, Normen und Spezifikationen in diesem Handbuch. ® Die Gewährleistung erstreckt sich ausschließlich auf den Umtausch bzw. die Reparatur eines defekten CF.D:modul. -
Seite 6: Sicherheitshinweise
Handbuch V1.1 Manual smart plastics i.Sense CF.D 2.3 Sicherheitshinweise Die nachfolgenden Hinweistafeln werden im Handbuch einige Male er- scheinen, sie sind klassifiziert, so dass Grad und Art einer Gefährdung markiert sind. Sicherheitshinweise, die mit GEFAHR gekennzeichnet sind, weisen auf eine GEFAHR! unmittelbare Gefahrensituation hin. -
Seite 7: Elektromagnetische Verträglichkeit
Handbuch V1.1 Manual smart plastics i.Sense CF.D 2.4 Elektromagnetische Verträglichkeit ● Verletzungsgefahr durch Störung von Signalen und Geräten Gestörte Signale können unvorhergesehene Geräteaktionen hervorrufen. Führen Sie die Verdrahtung gemäß den EMV-Richtlinien durch. Eine WARNUNG! Nichtbeachtung dieser Vorkehrungen kann zu Tod, schwerwiegenden Verletzungen oder Materialschäden führen. - Seite 8 Handbuch V1.1 Manual smart plastics i.Sense CF.D Maßnahmen zur EMV Auswirkungen Kapazitive und induktive Stör Kabel so kurz wie möglich halten Einkopplungen vermeiden Sensorleitungen und Signalleitungen nicht zusammen Vermeiden von gegenseitiger mit Leitungen für Gleich- und Stör Einkopplung Wechselspannung über 60 V in einem Kabelkanal verlegen.
-
Seite 9: Wartung
Handbuch V1.1 Manual smart plastics i.Sense CF.D 2.5 Wartung CF.D:modul befinden sich keine Bauteile, die mit der Zeit ersetzt werden müssen, wie beispielsweise Batterien oder austauschbare Sicherungen. Damit ist das i.Sense CF.D wartungsfrei. -
Seite 10: Bestimmungsgemässe Verwendung
Handbuch V1.1 Manual smart plastics i.Sense CF.D 3. Bestimmungsgemäße Verwendung Das igus smart plastics CF.D Modul überwacht kontinuierlich die Übertragungseigenschaf- ten einer Leitung. Das Gerät wird, für gewöhnlich in der Nähe eines Switchs / Router in die zu überwachende Leitung eingeschliffen. Im Regelbetrieb erfolgt eine Bewertung der Über- tragungseigenschaften über einen prozentualen Indexwert (100% = sehr Gut, 0% schlecht... -
Seite 11: Produktübersicht
Handbuch V1.1 Manual smart plastics i.Sense CF.D 4. Produktübersicht 4.1 Betriebsarten Betriebsart Beschreibung ● Erkennung des Verschleißzustands einer igus chainflex Leitung ® ® (Daten- / Busleitung). Parametrierung über grafische Benutzer- Stand- Alone oberfläche über WLAN Anbindung an Anlagensteuerung über Schließer/Öffner Kontakt... -
Seite 12: Technische Daten
Handbuch V1.1 Manual smart plastics i.Sense CF.D 4.2 Technische Daten Mechanische Spezifikationen T x B x H inkl. Stecker & Befesti- 125 x 35 x 120 mm gungselementen Gewicht Ca. 100 g Befestigung/ Montage TS35 Trägerschiene in geerdeten Metallschaltschränken Farbe Schwarz 0,25…1,5 mm²... - Seite 13 Handbuch V1.1 Manual smart plastics i.Sense CF.D Schnittstellen Service Ethernet Port Ethernet Port unter Überwachung der Verbindungsqualität 10/100 -Mbit/s Ethernet Port verbunden mit lokalem Switch 10/100 -Mbit/s WLAN 802.11b/g/n Tabelle 6: Schnittstellen ● Gefahr von Fehlfunktionen ● Brandgefahr WARNUNG! ● Explosionsgefahr ●...
-
Seite 14: Installation
Handbuch V1.1 Manual smart plastics i.Sense CF.D 5. Installation Verlegen Sie die Anschlussleitungen des Geräts immer außerhalb der Verkehrswege. Bei locker verlegten Leitungen besteht Stolpergefahr. Leitungen nicht über scharfe Kanten, Ecken oder bewegliche Teile verlegen oder quetschen. An Leitungen dürfen keine Gegenstände gehängt oder befestigt werden. -
Seite 15: Elektrische Installation
Trennen Sie sämtliche elektrischen Energiequellen zu dem Gerät. Versuchen Sie auf keinen Fall, das Gerät selber zu reparieren. Melden Sie Mängel sofort Ihren Vorgesetzten, warnen Sie andere und wenden Sie sich an die für Ihr Land zuständige igus ® Niederlassung. -
Seite 16: Spannungsversorgung
Handbuch V1.1 Manual smart plastics i.Sense CF.D Steckerbelegung und Sensoranschluss Die Steckverbindungen verlaufen nach dem Schema wie unten beschrieben: 1. Drücken Sie die orange Feder der jeweiligen Aderöffnung mit der Hand oder einer Zange in den Stecker und halten Sie sie dort. 2. -
Seite 17: Klemmenbelegung / Anschlüsse
Handbuch V1.1 Manual smart plastics i.Sense CF.D 5.2.3 Klemmenbelegung / Anschlüsse Abbildung 3: Anschlüsse, LED‘s und Taster... -
Seite 18: Inbetriebnahme Und Benutzeroberfläche
Handbuch V1.1 Manual smart plastics i.Sense CF.D 6. Inbetriebnahme und Benutzeroberfläche 6.1 Verbindungsaufbau zur Benutzeroberfläche per WLAN (AdHoc) ● Aktivieren Sie das AdHoc Netzwerk durch Betätigung des Tasters an der Frontplatte des CF.D:moduls. Halten Sie den Taster so lange gedrückt, bis an dem Display die Meldung „WIFI ON“... -
Seite 19: Over The Air Updates (Ota)
Handbuch V1.1 Manual smart plastics i.Sense CF.D 6.2 Over The Air Updates (OTA) ● Klicken Sie auf das Feld „New WiFi“. Es erscheint eine Liste mit erreichbaren WiFi-Netzwerken (siehe Abbildung 6). Abbildung 6: New WiFi ● Verbinden Sie sich mit dem WiFi Netzwerk, indem Sie die SSID und das Passwort in die u.s. - Seite 20 Handbuch V1.1 Manual smart plastics i.Sense CF.D ● Bei erfolgreicher Verbindung wird unter WiFi connection die SSID des Netzwerks und der Wi-Fi Status (Connected) angezeigt (siehe Abbildung 8). Abbildung 8: WiFi Verbindungsstatus ● Klicken sie auf die Schaltfläche „Update“ und wählen Sie die neuste Firmwareversion aus (siehe Abbildung 9).
-
Seite 21: Set Cable Length
Handbuch V1.1 Manual smart plastics i.Sense CF.D ● Nach erfolgreicher Übertragung des Updates erscheint folgende Meldung (siehe Abbildung 11). Abbildung 11: Meldung Firmware Update 6.3 Set Cable Length Das Setzen der Kabellänge muss nur HINWEIS! einmalig beim initialen Set-Up erfolgen. ●... -
Seite 22: Calibration
Handbuch V1.1 Manual smart plastics i.Sense CF.D 6.4 Calibration Die Kalibrierung der Kabellänge muss nur HINWEIS! einmalig beim initialen Set-Up erfolgen. ● Damit die Leitungslänge vom System übernommen wird, muss abschließend auf den Menüpunkt „Calibration“ und das Feld „Set Ca- libration“... -
Seite 23: Service
