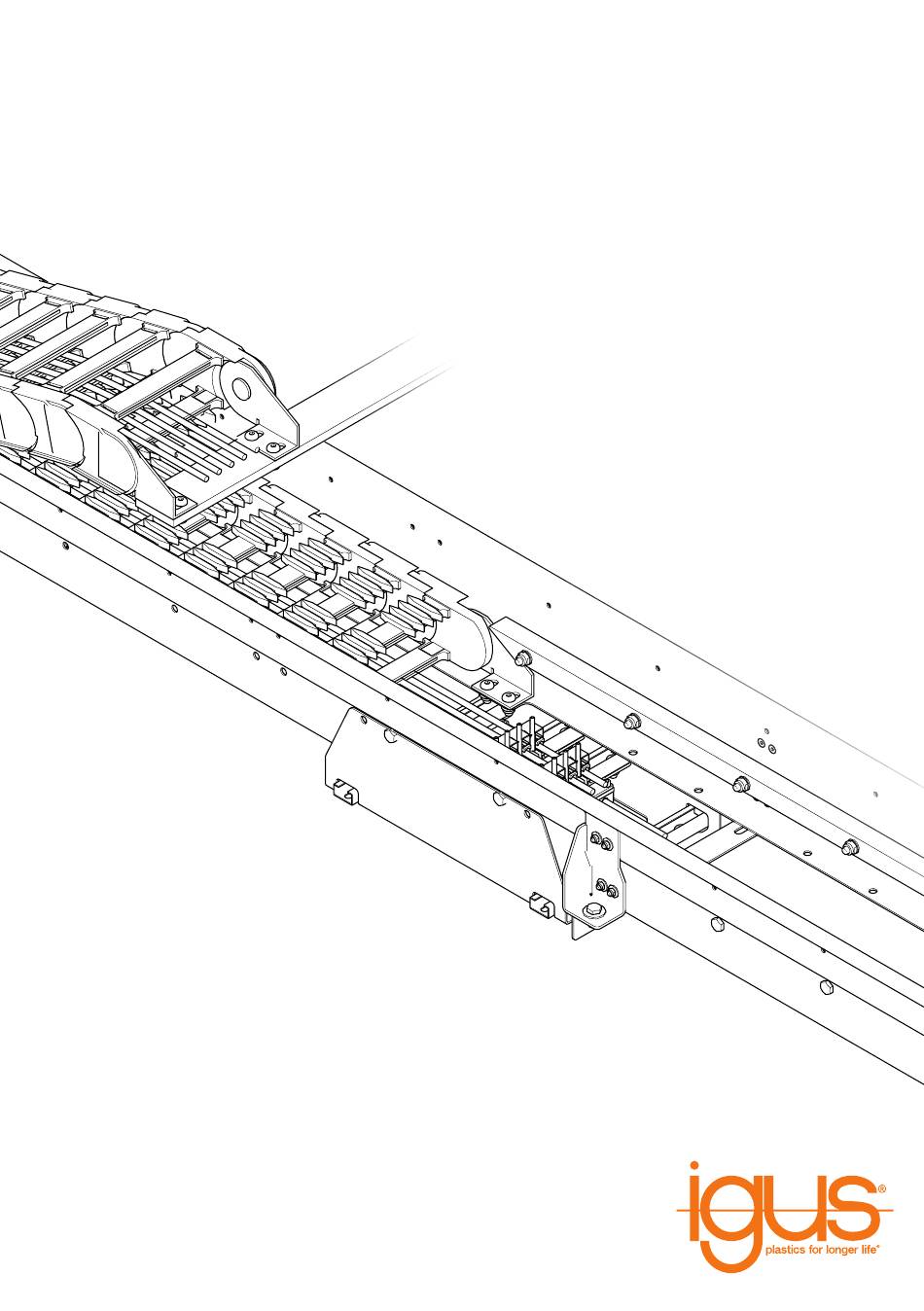

- Seite 1 Montageanleitung Assembly instructions smart plastics ® CF.P i.Sense Leitungszugkraftüberwachung i.Sense Tensile force monitoring for cables...
- Seite 2 E2 / E4 / P4.1 IS.CF.P.SU.03 E4.32: M5x20 E4.42: M6x20 E4.56: M8x20 M10x20 E4.32: M5x20 E4.42: M6x20 E4.56: M8x20 M10x20 Träger - Kundenseitig Tow-Arm - designed by customer IS.EC.Uxx.yy.zz Chainflex Leitung mit Konfektioniertem M12 Stecker Chain flex cable with M12 connector siehe Bestellung see order...
- Seite 3 MAT017... Führungsrinne Guide trough E2 / E4 / P4.1 IS.CF.P.SU.03 M6 / M8 / M10 je nach Kettenserie Träger - Kundenseitig M6 / M8 / M10 Tow Arm- designed by depends on e-chain series custommer IS.EC.Uxx.yy.zz...
- Seite 5 T30 : M6 - 10 Nm T45: M8 - 23 Nm T50: M10 - 35 Nm T55: M12 - 75 Nm...
- Seite 7 integrierte Wägezelle integrated Load cell Datenblatt 200kg DE Datenblatt 1t DE Datenblatt 2t DE Data sheet 200kg EN Data sheet 1t EN Data sheet 2t EN...
- Seite 8 Inbetriebnahme & Offsetabgleich Commissioning & offset calibration Für Inbetriebnahme und Offsetabgleich bitte i.Sense:modul Betriebshandbuch lesen. Please read i.Sense:modul manual for commissioning and offset calibration. DEUTSCH https://igus.widen.net/s/s6gzkzxvzj/sma_de_das_dokumentation-i.sense_modul-ii_de ENGLISH https://igus.widen.net/s/lswmhcjq6g/sma_das_documentation-i.sense_modul-ii_en...
- Seite 9 VERBINDUNG PER USB: Connection via USB: 1) microUSB in i.Sense:modul II, USB-A in PC 10.0.0.1:1880/ui/ VERBINDUNG PER WLAN: Connection via WLAN: Bitte Handbuch S. 14 lesen Please see manual page 14 ..:1880/ui/...
-
Seite 10: Sensor Installation
SENSORINBETRIEBNAHME SENSOR INSTALLATION 1) e-kette® mittig platzieren Set e-chain® in the middle 2) angezeigte Kraft als Offset einstellen (Benutzeroberfläche Configuration, Channel 1 und/oder 2) Set offset with displayed force (User interface Configuration Channel 1 and/or 2) 3) Kraftgrenzen einstellen (Benutzeroberfläche Configuration) Set force limits (User interface... - Seite 11 Cologne Tel. Phone +49 2203 9649-0 Fax +49 2203 9649-222 info@igus.de www.igus.de www.igus.eu © igus GmbH ® Herausgeber ist die igus GmbH, Deutschland ® Published by igus GmbH, Germany ® MAT0074950.25 Stand Issue 12/2021 Technische Änderungen vorbehalten Subject to technical alterations...
