4 Installationsanleitung
Installationen, Wartungsarbeiten und Fehlersuche an allen elektrischen Geräten haben durch
qualifiziertes Fachpersonal entsprechend den nationalen und internationalen Vorschriften laut EN
60204-1 und den sonstigen in Europa geltenden EU-Vorschriften zu erfolgen.
Die Installation eines Spannungstrenners muss für jeden Motor und Stromversorgung installiert
werden, damit Servicearbeiten auf elektrischer Ausrüstung in einer spannungslosen Umgebung
ausgeführt werden können. Spannungstrenner werden nicht bereitgestellt.
4.1 Verdrahtung
Kabel werden im unteren Teil des Gehäuses durch Kunststoff-Kabelverschraubungen geführt. Es wird empfoh-
len, armiertes Kabel an Orten zu verwenden, an denen die Gefahr von Nagetierangriffen besteht.

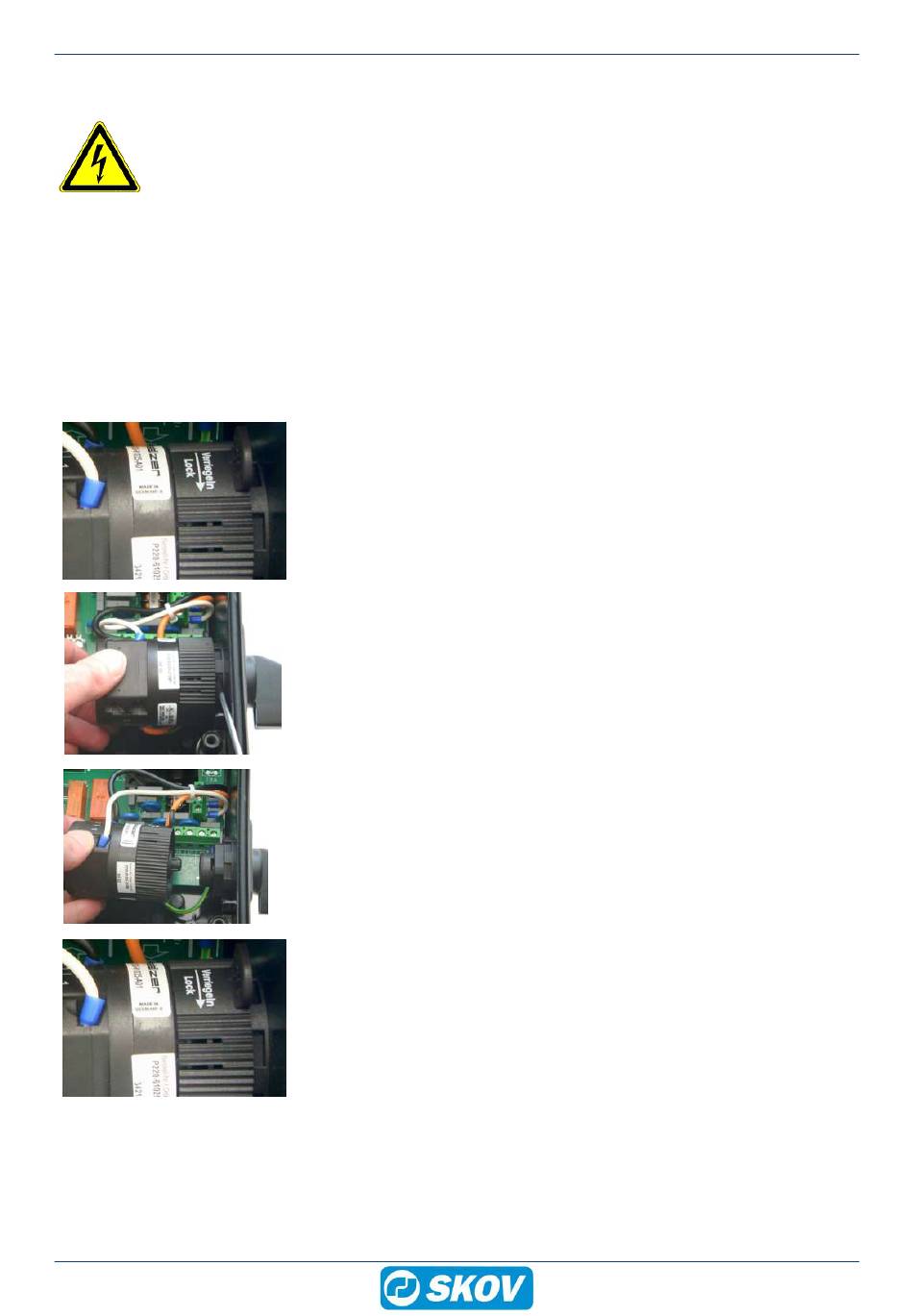

4.2 Ausbau des AUT-0-MAN-Schalters beim DOL 31 16 A
Technische Bedienungsanleitung
Speisespannung trennen.
AUT-0-MAN-Schalter ausbauen, um Zugriff auf die Schraubklemmen
zu haben.
Sicherung in die entgegengesetzte Richtung des Pfeils drehen.
Schalter auf 0 stellen.
AUT-0-MAN-Schalter mit einem Schraubendreher ausbauen. Schalter-
gehäuse nach links schieben.
Schalter herausheben.
Stromversorgung mit X13–X15 verbinden.
Ausgang mit X16–X18 verbinden.
Schalter auf 0 stellen.
AUT-0-MAN-Schalter nach rechts schieben.
Sicherung drehen. Der Pfeil zeigt die Richtung an.
DOL 31 Drehzahlregler
