BlueControl
4 Installationsanleitung
Installationen, Wartungsarbeiten und Fehlersuche an allen elektrischen Geräten haben durch
qualifiziertes Fachpersonal entsprechend den nationalen und internationalen Vorschriften laut EN
60204-1 und den sonstigen in Europa geltenden EU-Vorschriften zu erfolgen.
Die Installation eines Spannungstrenners muss für jeden Motor und Stromversorgung installiert
werden, damit Servicearbeiten auf elektrischer Ausrüstung in einer spannungslosen Umgebung
ausgeführt werden können. Spannungstrenner werden nicht bereitgestellt.
4.1 Installation der Erweiterungsbox
Erweiterungsbox mit 1 x I/O-Modul (136470)
1. Schließen Sie den Flachkabelstecker vom I/O-Modul 1 im Stallcomputer an das I/O-Modul 2 in der Erweite-
rungsbox an (A)
2. Den Jumper OFF/ON (C) am I/O-Modul 1 des Stallcomputers auf OFF stellen.
3. Den Jumper OFF/ON (D) am I/O-Modul 2 der Erweiterungsbox auf OFF stellen.

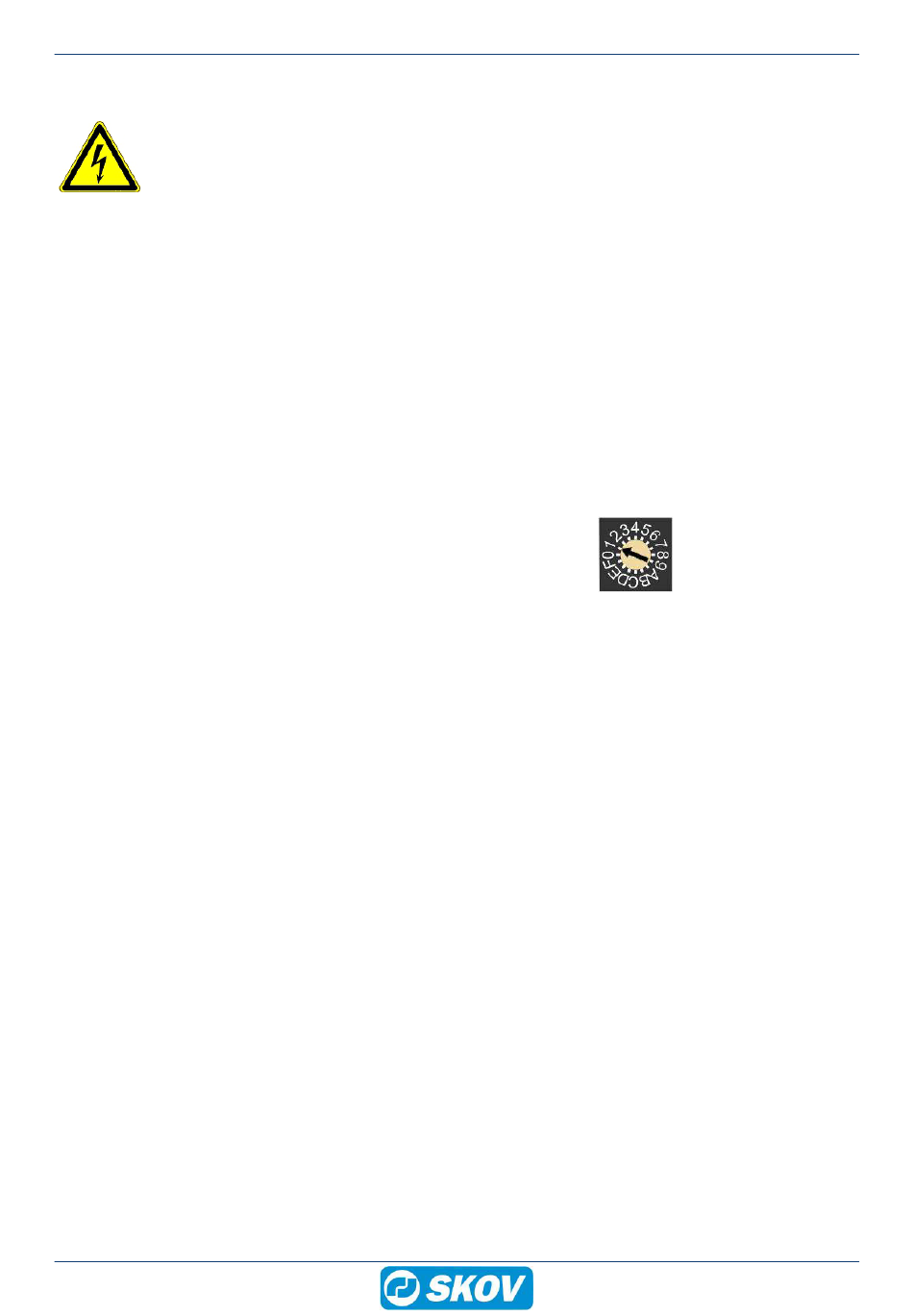

Stellen Sie die Drehschalter der I/O-Module wie folgt ein:
I/O-Modul 1
I/O-Modul 2
1. Den Schutzkontakt (F) der Erweiterungsbox an den Schutzkontakt der Steuerung (G) anschließen.
2. Führen Sie das Massekabel durch die untere Gummitülle (H).
8
Adresse = 1
Adresse = 2
Technische Bedienungsanleitung
