DOL 31 Drehzahlregler

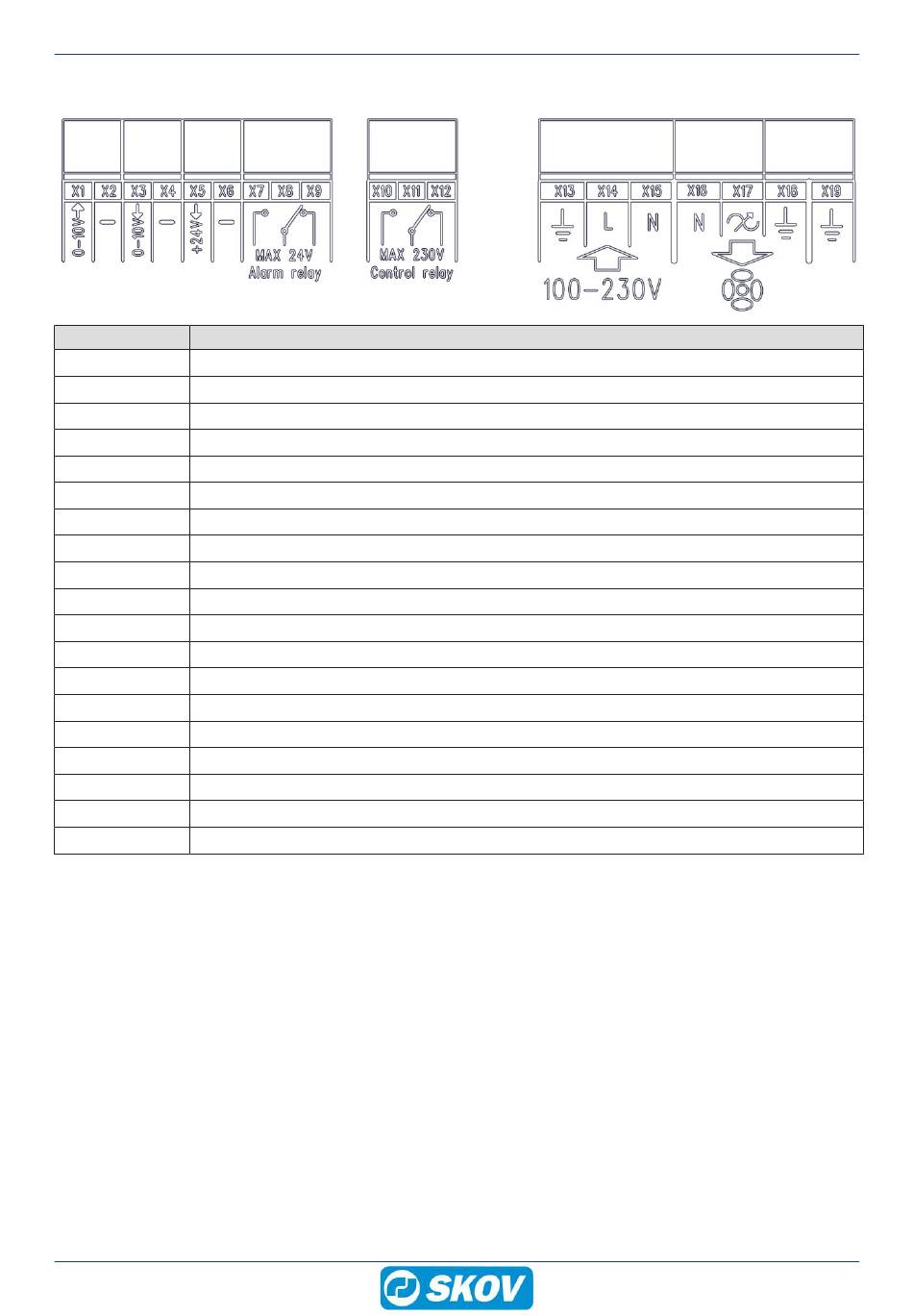

4.3 Verbindung bei DOL 31
Klemmleiste
X1
0–10 V Eingangssignal von DOL 12; Stallcomputer oder anderer DOL 31.
X2
0 V
X3
0–10 V oder 10–0 V Ausgangssignal
X4
0 V
X5
+24 V DC-Ausgang
X6
0 V
X7
Alarmrelais NO
X8
Alarmrelais COMMON
X9
Alarmrelais NC
X10
Steuerrelais NO
X11
Steuerrelais COMMON
X12
Steuerrelais NC
X13
Zuleitung Erde
X14
Zuleitung, Phase
X15
Zuleitung, neutral
X16
Ausgang, neutral
X17
Ausgang, variable Phase
X18
Ausgang Erde
X19
Erde zu Kühlplatte
