Skov DA 820 Kamin Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

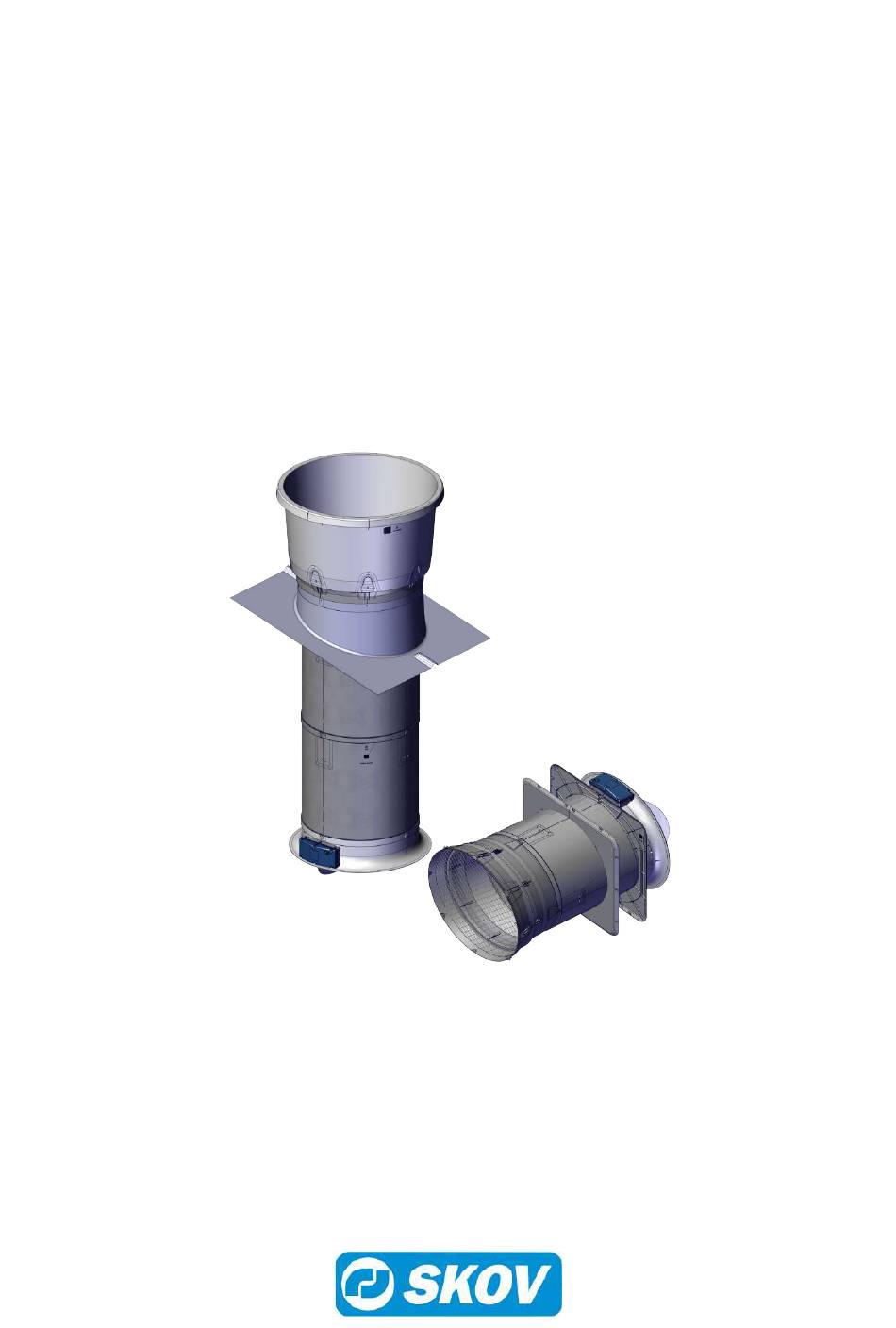

DA 820 Kamin/
Wandabsaugung
Montageanleitung
60434-6 • 2022-12-08

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Skov DA 820 Kamin

Inhaltszusammenfassung für Skov DA 820 Kamin

  • Seite 1 DA 820 Kamin/ Wandabsaugung Montageanleitung 60434-6 • 2022-12-08...
  • Seite 3 DA 820 Kamin/Wandabsaugung Produkt- und Dokumentationsänderungen SKOV A/S behalten uns das Recht vor, Änderungen in diesem Dokumentation und dem beschrieben Produkt ohne Vorankündigung vorzunehmen. Wenden Sie sich im Zweifelsfall bitte an SKOV A/S. Das Änderungsdatum ist auf Vorder- und Rückseiten angegeben.
  • Seite 4 DA 820 Kamin/Wandabsaugung 1 Produktbeschreibung ............................  6 2 Produktübersicht............................ 7 Übersichtsskizze der Kamin .....................  7 2.1.1 Über dem Dach.......................... 8 2.1.2 Durchführung .......................... 10 2.1.3 Dachboden/Abteil........................ 11 2.1.4 Zuluft ............................ 12 Übersichtsskizze der Wandabsaugung .................  16 3 Montageanleitung............................ 18 Empfohlene Werkzeuge ...................... 18 Montierungsbeispiele ......................
  • Seite 5 DA 820 Kamin/Wandabsaugung 3.23.1 Schrauben in der Sandwichtäfelung montieren .................  46 3.23.2 Wandabsaugung montieren.......................  46 3.23.3 Montage des Stützrings und Entlastungsdrahts ................  49 3.23.4 Wandabsaugung an einem Kasten montieren................ 50 3.23.5 Lichtfalle montieren........................ 52 3.24 Unterboden-Kamin........................ 53 4 Wartungsanleitung............................ 54 Reinigung ..........................

  • Seite 6: Produktbeschreibung

    DA 820 Kamin/Wandabsaugung 1 Produktbeschreibung Die Komponenten des DA 820 werden zur Absaugung von Stallluft eingesetzt. Der DA 820 ist aerodynamisch und bietet große Luftabzugsleistung bei niedrigem Energieverbrauch. Der DA 820 besteht aus einem speziellen Polypropylen, das für eine starke Reinigung mit einem Hochdruckreiniger geeignet ist. Dieses spezielle Polypro- pylen ist glatt und schmutzabweisend, darum lässt sich der DA 820 gut reinigen.

  • Seite 7: Produktübersicht

    DA 820 Kamin/Wandabsaugung 2 Produktübersicht 2.1 Übersichtsskizze der Kamin Über dem Dach Durchführung Montageanleitung...

  • Seite 8: Über Dem Dach

    DA 820 Kamin/Wandabsaugung Dachboden/Abteil Zuluft 2.1.1 Über dem Dach 434610 DA 820 Dachhaube ø1400, grau 434611 DA 820 Dachhaube ø1400, schwarz Die Dachhaube reduziert die Wassereintrittsprobleme. Beachten Sie je- doch, dass auch die Kaminleistung reduziert wird. Die Dachhaube muss an der Dachdurchführung montiert werden.
  • Seite 9 DA 820 Kamin/Wandabsaugung 434655 DA 820 Vogelschutz-Satz f. Abluftkonus Wird verwendet, um zu verhindern, dass Vögel Kontakt mit dem Abluftko- nus haben. Mit Schrauben geliefert. 434600 DA 820 Abluftkonus, grau 434601 DA 820 Abluftkonus, schwarz Abluftkonus, der die Wasserdurchdringungsprobleme und den Druckverlust reduziert.

  • Seite 10: Durchführung

    DA 820 Kamin/Wandabsaugung 434616 DA 820 Außenrohr ø880x1000 grau 434617 DA 820 Außenrohr ø880x1000 schwarz Wird als Außenohr um das DA 820 Rohr bei Verlängerung von Rohre über dem Dach verwendet. Das Außenrohr wird häufig für Kunden verwendet, die eine Doppelrohrkon- struktion wünschen, um gegen Kondensat isolieren zu können - oder wenn...
  • Seite 11 DA 820 Kamin/Wandabsaugung 434640 DA 820 Dachplatte, Seite grau 434641 DA 820 Dachplatte, Seite schwarz Dachplatte für die Seitenmontage, erhältlich in verschiedenen Ausführun- gen für verschiedene Dachplattentypen und Dachneigungen. 434642 DA 820 Dachpl, Seite, lang grau 434643 DA 820 Dachpl, Seite, lang, schwarz Verstärkte Dachplatte aus wetterbeständigem Glasfaser wird für die seitli-...
  • Seite 12 DA 820 Kamin/Wandabsaugung 434606 DA 820 Rohr 750mm m. Vent.aufhäng. grau 434607 DA 820 Rohr 750mm m. Vent.aufhäng. schwarz Rohr mit Ventilatoraufhängung. Mit Ventilatoraufhängung und Schrauben geliefert. 434652 DA 820 Stützring Er kommt zum Einsatz, wenn sich mehr als 1,5 Meter Rohr über dem Dach befinden und ein Stützring für jeden angefangenen 1,5 m Rohr über dem...
  • Seite 13 DA 820 Kamin/Wandabsaugung 434660 DA 820 Ansaugtrichter/Kanal stufenlos DynAir grau Wird für stufenlose und DA 820 Einsteckstücke verwendet, bei denen die maximale Luftmenge 5.500-12.500 m3/h beträgt. Lieferung mit Dynamic Air Sensor, Ansaugtrichter, Drehklappe und DA 74CV stufenlosem Stellmotor. Es muss immer mindestens 0,5 m Rohre an die Einheit angeschlossen sein, um eine stabile Messung zu erhalten.
  • Seite 14 DA 820 Kamin/Wandabsaugung 434628 DA 820 Schmetterlingklappe m/Ansaugtrichter Wird verwendet, bis sich der EIN/AUS-Kamin bei einem Luftstrom öffnet. Die Luftleistung der Absaugeinheit wird reduziert. Kommt mit Schrauben. 434653 DA 820 Netz, Drehklappe Das Schutznetz wird eingesetzt, wenn der Ventilator zu niedrig angebracht wurde, z.
  • Seite 15 DA 820 Kamin/Wandabsaugung 434018 Dynamic Air - Kit f. Ansaugtrich/Kamin Dynamic Air Sensor (0-300 Pa) zur Messung und Regelung der Luftleistung bei stufenlosem Kamin. Der Artikel mit dieser Bestellnummer wird aus- schließlich zum nachträglichen Einbau an Kamin eingesetzt. Mit Schraubensatz geliefert.

  • Seite 16: Übersichtsskizze Der Wandabsaugung

    DA 820 Kamin/Wandabsaugung 2.2 Übersichtsskizze der Wandabsaugung 434666 DA 820 Wandabsaugung, stufenlos grau Für stufenlose Wandabsaugungen. Enthält DA 820 Einlasstrichter, Stellmotor stufenlos, Rohr 0,75 m, Dach- durchführung, Ventilatoraufhängung, Sicherheitsnetz für die Innen- und Au- ßenseite, Wandabdeckung, Stützring und Schrauben. Wenn eine zusätzliche Wandabdeckung erforderlich ist, bestellen Sie 434624 DA 820 Wandabdeckung und 560322 DA 820 Montagesatz f.
  • Seite 17 DA 820 Kamin/Wandabsaugung 434624 DA 820 Wandabdeckung, grau Wird als Wandverschluss verwendet. Darf sowohl außen als auch innen verwendet werden. Bei dem Einsatz von Wandabdeckungen, bestellen Sie ein Stück 560322 DA 820 Montagesatz f. Wandabdeckung pro Wandabsaugung. 560322 DA 820 Montagesatz f. Wandabdeckung Wird bei Wandabsaugung für den Schließen an der Wand verwendet.

  • Seite 18: Empfohlene Werkzeuge

    DA 820 Kamin/Wandabsaugung 3 Montageanleitung Wenn die DA 820 in Bereichen mit Eis-/Schneerutschgefahr installiert ist, müssen Vor- kehrungen getroffen werden, um Schäden am Kamin und an der Wandabsaugung zu vermeiden. 3.1 Empfohlene Werkzeuge Unten wird eine Liste mit dem Werkzeug angezeigt, das für Montage empfohlen wird.
  • Seite 19 DA 820 Kamin/Wandabsaugung Artikel Beschreibung Schlagbohrer Stichsäge Leiter Schraubendreher Verstellbarer Schraubenschlüssel Steckschlüsselsatz Innensechskantschlüssel Wasserpumpenzange Richtwaage Anschlagwinkel Montageanleitung...
  • Seite 20 DA 820 Kamin/Wandabsaugung 3.2 Montierungsbeispiele Prüfen Sie, ob das Gebäude der Zeichnung in Bezug auf Kaminplatzierung, Dachneigung und Dachart ent- spricht. Firstmontage Seitenmontage 3.2.1 Langer Kamin Langer Kamin mit Außenrohr Langer Kamin, einschichtiges Rohr Montageanleitung...

  • Seite 21: Allgemeine Zeichnung

    DA 820 Kamin/Wandabsaugung 3.3 Allgemeine Zeichnung Allgemeine Zeichnung mit Referenzen für die Verwendung der verschiedenen Teile. Montage der Dachkappe mit Netz [} 32] Abluftkonus und Dachdurchführung montieren. [} 23] Verbindung von Dachdurchführung und Rohr [} 23] Montage des Rohrs [} 22] Langer Kamin mit Außenrohr [} 33] Dachdurchführung im Dach [} 26]...

  • Seite 22: Montage Des Rohrs

    DA 820 Kamin/Wandabsaugung 3.4 Montage des Rohrs Das Rohr wird mit leichtem Druck verbunden, sodass die Labyrinthverbindung einrastet. Bei der Montage von mehreren Rohren hintereinander muss die längs verlaufende Verbindung eine Vierteldre- hung verschoben werden, damit die Rohre ihre runde Form behalten.

  • Seite 23: Verbindung Von Dachdurchführung Und Rohr

    DA 820 Kamin/Wandabsaugung Den gekürzten Teil und das zweite Rohr mit 8 Spanplat- tenschrauben 6x23 mm montieren. 3.5 Abluftkonus und Dachdurchführung montieren. Drehen Sie den Abluftkonus so, dass die Klickverbindun- gen einander gegenüberstehen; Dann drücken Sie die Einheiten fest zusammen, bis ein Klick gehört wird.

  • Seite 24: Dachplatte Montieren

    DA 820 Kamin/Wandabsaugung 3.7 Dachplatte montieren 3.7.1 Dachplatte in einer gewellten Dachplattenkonstruktion Entfernen Sie eine Dachplatte, die ganz oder teilweise mit der Kamindachplatte übereinstimmt und die darüber- liegende Dachplatte ablösen. Legen Sie die Dachplatte und prüfen Sie, ob bei der Messung D genügend Durchgang für das Rohr vorhan-...
  • Seite 25 DA 820 Kamin/Wandabsaugung Nutzen Sie das Brecheisen, um die Stahlplatte des Sandwich-Bedachungsblechs zu lösen, sodass das fla- che Bedachungsblech 70 mm unter die Stahlplatte des Sandwich-Bedachungsblechs geschoben werden kann. Die glatte Dachplatte entspricht nun der abgemessenen Größe. Zeichnen Sie die Dachdurchführung an den vier Öffnun- gen in der glatten Dachplatte an.

  • Seite 26: Dachdurchführung Im Dach

    DA 820 Kamin/Wandabsaugung 3.8 Dachdurchführung im Dach Erstellen Sie eine Anfrage für Papiervorlagen aus der SKOV-Serviceabteilung, um das Schneiden zu erleichtern. Nutzen Sie eine Vorlage, die der richtigen Dachneigung entspricht. Deckenneigung 1016 1086 1177 Messung A in Nutzen Sie eine Vorlage, die der richtigen Dachneigung entspricht.
  • Seite 27 DA 820 Kamin/Wandabsaugung Ziehen Sie die Dachplatte mit Schrauben an. Vervollständigen Sie das Ausfugen der glatten Dachplat- te mithilfe von Dichtungsmasse. Stellen Sie sicher, dass die Wellenberge oben und unten mit Dichtungsmasse geschlossen werden. 3.8.1 Montage einer glatten Dachplatte in einer gewellten First- Stahlplattenkonstruktion Die Dachdurchführung erfordert mindestens 832 mm...
  • Seite 28 DA 820 Kamin/Wandabsaugung 3.8.2 Montage einer glatte Dachplatte in einer Stahlplattenkonstruktion, Seite Die Dachdurchführung erfordert mindestens 832 mm Platz zwischen den Sparren. Bohren Sie an der unteren Latte, auf der die glatte Dach- platte montiert werden soll, durch die Dachplatte.
  • Seite 29 DA 820 Kamin/Wandabsaugung Schieben Sie die glatte Dachplatte zwischen die Latte und die gewellte Stahlplatte. Drücken Sie nun die Dachdurchführung so weit, dass er die gewellte Stahlplatte erreicht. Stellen Sie Fugen auf beiden Seiten her. Befestigen Sie die Dachplatte auf beiden Seiten.

  • Seite 30: Prüfen Sie, Ob Die Oberseite Eben Ist

    DA 820 Kamin/Wandabsaugung Befestigen Sie die glatte Dachplatte oben und unten. Stellen Sie oben an den Seiten Fügen her. Wenn eine Latte im Weg der Dachdurchführung ist, muss sie abgeschnitten werden. 3.8.3 Prüfen Sie, ob die Oberseite eben ist Überprüfen Sie, ob die obere Ebene waagerecht ist. Be- nutzen Sie eine Wasserwaage.

  • Seite 31: Das Umweltmodul Montieren

    DA 820 Kamin/Wandabsaugung Die Rohreinheit so einbauen, dass die Zapfen (A) am untersten Rohr längs und quer zum Stall zeigen und nicht 45° zur Seite, weil sonst Ansaugtrichter und Dreh- klappe nicht korrekt eingebaut werden können. Die Dachplatte für die Dachdurchführung mit 8 Schrau- ben 6x23 mm befestigen.

  • Seite 32: Dachkappe Montieren

    DA 820 Kamin/Wandabsaugung 3.11 Dachkappe montieren Dachkappe auf der Dachdurchführung ø7 mm Bohren Sie 2x8 ø7 mm Löcher an den Mittelmarkierun- gen. 8 x Halter an der Dachkappe mit Imbusschrauben, Scheiben und Kontermuttern montieren. 8 x Halter mit Spanplattenschrauben an der Dachdurch- führung montieren.

  • Seite 33: Langer Kamin Mit Außenrohr

    DA 820 Kamin/Wandabsaugung 3.13 Langer Kamin mit Außenrohr 3.13.1 Isolierung montieren Die Isolierung (A) um das Rohr legen und mit Alu-Klebe- band befestigen. 3.13.2 Außenrohr auf der Dachplatte Das Außenrohr wird so angebracht, dass die ø60 mm- Löcher in Bezug auf das Gebäude so positioniert sind, wie in der Abb.

  • Seite 34: Abluftkonus Und Der Dachdurchführung Am Außenrohr

    DA 820 Kamin/Wandabsaugung 3.13.3 Abluftkonus und der Dachdurchführung am Außenrohr Abwurfkonus und Dachdurchführung mit isoliertem Rohr werden in den äußeren Rohr abgesenkt. Den Abluftkonus die Dachdurchführung so drehen, dass die Rippe (C) längs und quer zum Stall zeigt und nicht 45°...

  • Seite 35: Sturmsicherung An Der Dachdurchführung Mit Außenrohr Montieren

    DA 820 Kamin/Wandabsaugung 3.13.4 Sturmsicherung an der Dachdurchführung mit Außenrohr montieren Stets eine Sturmsicherung montieren, wenn mehr als 2 Rohre über der Dachplatte montiert sind. 1. Bohren Sie 4 ø8,5 mm Löcher zwischen Rippen in der Dachdurchführung. Augenschrauben und Scheiben auf der Außenseite montieren.

  • Seite 36: Dachdurchführung Kürzen

    DA 820 Kamin/Wandabsaugung 3.14 Langer Kamin, einschichtig 3.14.1 Dachdurchführung kürzen 137 mm von oben nach unten abmessen. Dachdurchführung kürzen. 3.14.2 Rohr in der Dachdurchführung montieren 30 mm der Verbindung absägen, Schraubhülsen absä- gen. Montageanleitung...
  • Seite 37 DA 820 Kamin/Wandabsaugung Das Rohr nach unten drücken, so dass es auf den acht Rippen in der Dachdurchführung gestützt wird. Mit der Richtwaage ausmessen, damit es vollständig waagerecht liegt. 7 mm oben am Rohr abmessen und neun Schrauben in Rohr und Dachdurchführung montieren.
  • Seite 38 Überprüfen Sie vor dem Aufschäumen, wie stark sich der Schaum ausdehnt. Schaum zwischen Dachdurchführung und Rohr. SKOV A/S empfiehlt Sikaflex AT Connection oder 1- Komponenten-MS-Polymer oder dergleichen. Zwischen Dachdurchführung und Rohr fugen. Zur Dachplattenmontage, siehe Abschnitt Kanaleinheit auf die Dachplatte montieren [} 30].

  • Seite 39: Rohr, Abluftkonus Und Dachdurchführung Bis Zu 4 Meter

    DA 820 Kamin/Wandabsaugung 3.14.3 Rohr, Abluftkonus und Dachdurchführung bis zu 4 Meter Abstützring Bei einem langen Kamin muss alle 1,5 m ein Stützring montiert werden. Abstützring Montageanleitung...

  • Seite 40: Sturmsicherung An Der Dachdurchführung Montieren

    Winkel zwischen Rohr und Ankerpunkt ca. 45° beträgt. 4. Unter der Dachplatte zusätzliche Bewehrung hinzufügen. 3.15 Decken-Durchführung Erstellen Sie eine Anfrage für Papiervorlagen aus der SKOV-Serviceabteilung, um das Schneiden zu erleichtern. Nutzen Sie eine Vorlage, die der richtigen Dachneigung entspricht.

  • Seite 41: Ventilator Montieren

    DA 820 Kamin/Wandabsaugung 3.16 Ventilator montieren Rohre mit Ventilatoraufhängungen werden meist als unterstes Rohr unmittelbar vor dem Ansaugtrichter und der Klappe angebracht. Der Anschlusskasten am Ventilator muss nach unten gerichtet werden, wenn der Ventilator als Wandabsaugung verwendet wird. 3.16.1 Ventilatoraufhängung montieren Befestigen Sie die 4 Ventilatoraufhängungen mit 6x23...

  • Seite 42: Luftleitungsplatten Montieren

    DA 820 Kamin/Wandabsaugung 3.16.2 Luftleitungsplatten montieren Montieren Sie nur Luftleitungsplatten an den stufenlos arbeitenden Einheiten. Es werden 6x23 Schrauben verwendet, die an den Mar- kierungspunkten eingeschraubt werden. Die Abstandhalter auf die Luftleitungsplatte werden nach der Montage entfernt. 3.17 Ansaugtrichter montieren Drücken Sie den Ansaugtrichter senkrecht nach oben...

  • Seite 43: Verschäumen Und Abdichten Der Rohreinheit

    DA 820 Kamin/Wandabsaugung 3.18 Verschäumen und Abdichten der Rohreinheit Verschäumen der Rohreinheit, um die Isolierung zu ge- währleisten. Schließen Sie dann die Abdichtung ab, um einen klaren Abschluss zu gewähren, der keine Feuchtigkeit hervor- ruft und einfacher gereinigt werden kann.

  • Seite 44: Lichtplatte Montieren

    DA 820 Kamin/Wandabsaugung 3.20 Lichtplatte montieren Die Lichtplatte wird durch drei Stahlbändern aufgehängt. Bohren Sie in den Ansaugtrichter 3 Löcher von ø6,5 mm. Ihre Position ist an der Oberfläche markiert. Schrauben und Scheiben montieren. Lichtplatte als kippbar aufgehängt. Drei Stahlbänder und einen Draht wie gezeigt zufügen.

  • Seite 45: Tropfenplatte Montieren

    DA 820 Kamin/Wandabsaugung 3.22 Tropfenplatte montieren Die Maximalbelastung der Tropfenplatte beträgt 30 Li- ter. Bohren Sie 8 ø6,5mm Löcher in der Basis für Überlauf. Die Tropfenplatte ist mit 6 Ketten aufgehängt. Bohren Sie 2 ø6,5 mm Löcher in den Markierungs- punkten zwischen den Rippen der Tropfenplatte.

  • Seite 46: Wandabsaugung

    DA 820 Kamin/Wandabsaugung 3.23 Wandabsaugung Bei Wandabsaugung wird die Luft aus dem Stall mit einem in die Wand eingebauten Wandabsaugung mit Venti- lator und Drehklappe abgesaugt 3.23.1 Schrauben in der Sandwichtäfelung montieren Verwenden Sie bei der Montage auf Sandwichtäfelungen eine Blechschraube 5x16 Flansch.
  • Seite 47 DA 820 Kamin/Wandabsaugung Montieren Sie die Wandabdeckung auf dem Rohr mit Schrauben, Scheiben und Muttern. Vermessen und Aussägen der Löcher Der Stellmotor wird wie auf der Zeichnung dargestellt platziert. Montieren Sie die Wandabsaugung an der Innenwand, indem Sie durch die Wandabdeckung schrauben.
  • Seite 48 DA 820 Kamin/Wandabsaugung Bohren Sie ein Loch von 5,2 mm in alle Ventilatorauf- hängungen. Befestigen Sie die vier Ventilatoraufhängungen verwen- det 6 x 23 Schrauben an den gekennzeichneten Positionen. Sie sollten dabei die Schrauben nicht zu fest anziehen. Der DA 820 Ventilator muss mit den Flügeln nach innen weisen.

  • Seite 49: Montage Des Stützrings Und Entlastungsdrahts

    Überprüfen Sie vor dem Aufschäumen, wie stark sich der Schaum ausdehnt. Schäumen Sie das Loch von außen. SKOV A/S empfiehlt Sikaflex 111 Stick & Seal. Wenn der Schaum trocken ist, schließen Sie ihn mit ei- ner Dichtkante ab. Die Wandabdeckung montieren, sowohl innen als auch außen.

  • Seite 50: Wandabsaugung An Einem Kasten Montieren

    3.23.4 Wandabsaugung an einem Kasten montieren Wandabsaugung an einem Kasten montieren, um zu vermeiden, dass sie in den Stall reicht. Der Kasten gehört nicht zum Lieferumfang von SKOV A/S. Einen Kasten mit internen Abmessungen von 1000 x 1000 mm herstellen lassen.
  • Seite 51 DA 820 Kamin/Wandabsaugung Ring, Rohr und Dachdurchführung montieren. Stahldraht montieren, siehe Abschnitt Montage des Stützrings und Entlastungsdrahts [} 49]. Denken Sie immer daran, die Richtwaage zu verwen- den. Eine Fuge aus Dichtungsmasse sowohl zwischen Kas- ten und Wand als auch zwischen Dachdurchführung und Kasten verstreichen.

  • Seite 52: Lichtfalle Montieren

    DA 820 Kamin/Wandabsaugung 3.23.5 Lichtfalle montieren Wenn die Wandabsaugung an einem Kasten montiert ist, lässt sich eine Lichtfalle montieren. Montageanleitung...

  • Seite 53: Unterboden-Kamin

    DA 820 Kamin/Wandabsaugung 3.24 Unterboden-Kamin Der Unterboden-Kamin wird für die Abluft aus der Güllegrube des Stalls durch die Ablufteinheit mit Ventilator und Drehklappe verwendet. Beachten Sie, dass sich das Rohr mit Klappe über dem Rohr mit Ventilator befinden muss. Anweisungen zur Montage des Ventilators siehe Ab- schnitt Ventilator montieren [} 41].

  • Seite 54: Reinigung

    DA 820 Kamin/Wandabsaugung 4 Wartungsanleitung 4.1 Reinigung Reinigen Sie das Produkt mit Hochdruckreiniger, ohne Benutzung von: • Lösungsmittel • korrosive/ätzende Mittel 4.2 Wiederverwertung/Entsorgung Recyclingfähige Produkte sind mit einem Piktogramm gekennzeichnet. Kunden können Produkte in den lokalen Sammelstellen/Wiederverwertungsstellen vor Ort laut regionaler Vor- schriften abgeben.

  • Seite 55: Technische Daten

    DA 820 Kamin/Wandabsaugung 5 Technische Daten Mechanisch PP T20 Material Scwharz, grau Farbe Umgebung °C (°F) -30 bis +70 (-22 bis +158) Betriebstemperatur °C (°F) -40 bis +65 (-40 bis 149) – und vor direkter Sonneneinstrahlung Lagerungstemperatur geschützt. % RH 0-95 % rel.
  • Seite 56 DA 820 Kamin/Wandabsaugung Montageanleitung...
  • Seite 60 SKOV A/S • Hedelund 4 • Glyngøre • DK-7870 Roslev Tel. +45 72 17 55 55 • www.skov.com • E-mail: skov@skov.dk...
