nVorderansicht
LL-P202V
1. Betriebs-LED (Siehe Seit 18.)
nRückansicht
LL-P202V
3
2
4
1. VESA-Bohrungen (Siehe Seite 31.)
2. Diebstahlsicherungsbohrung ( )
Ermöglicht die Sicherung des Monitors mit
einer handelsüblichen Diebstahlsicherung. Die
Diebstahlsicherungsbohrung ist kompatibel mit dem
Sicherungssystem MicroSaver von Kensington.
3. Lautsprecher
4. Netz/Menü-Taste (Siehe Seite 18 und Seite 24.)
5. Kabelklammer (Siehe Seite 10.)
6. USB-Anschluss (siehe Seite 12.)
7. Digitizer-Pen-Anschluss (siehe Seite 12.)
Der LL-S242A-W ist nicht im Lieferumfang des Digitizer-
Pens enthalten. Kontaktieren Sie bei Bedarf Ihren Händler
vor Ort.
8. HDMI-Eingangsanschluss (Siehe Seite 11.)
9. DisplayPort-Eingangsanschluss (Siehe Seite 11.)
10. Touch-Panel-Anschluss (siehe Seite 12.)
11. Netzadapteranschluss (Siehe Seite 13.)

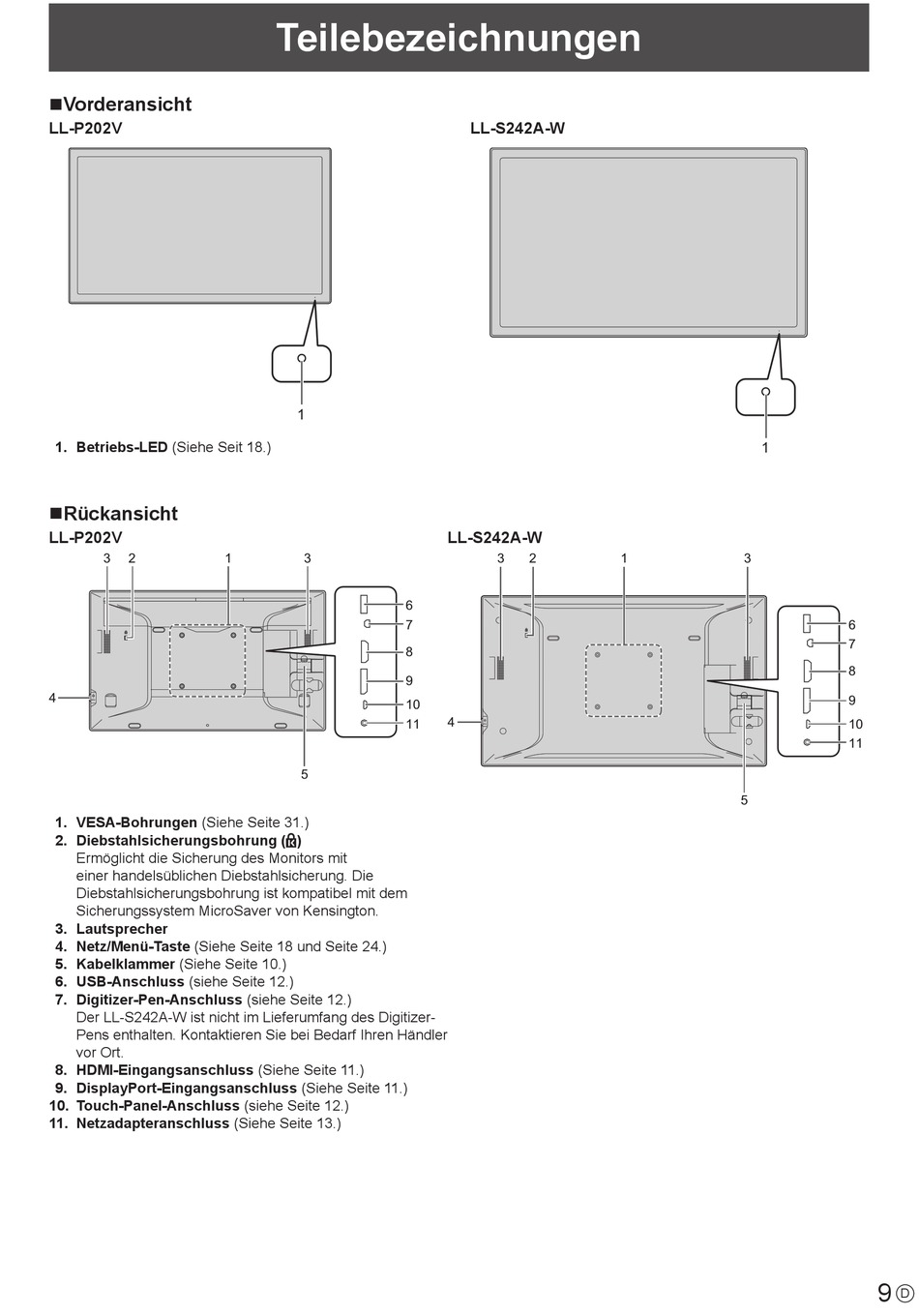

Teilebezeichnungen
1
1
3
5
LL-S242A-W
LL-S242A-W
3
2
6
7
8
9
10
4
11
1
1
3
5
6
7
8
9
10
11
9
D
