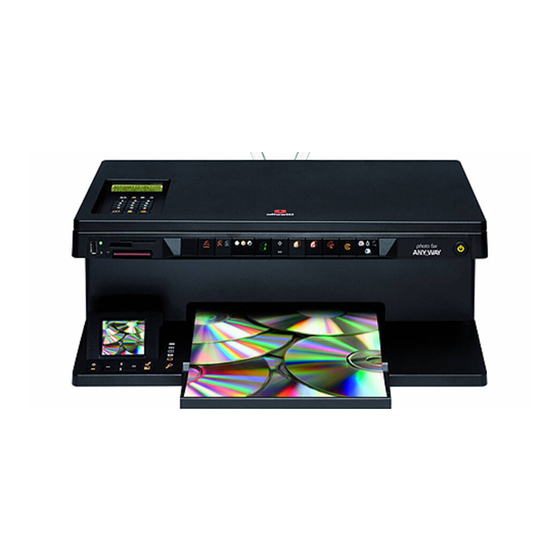

Verwandte Anleitungen für Olivetti ANY_WAY photo
Inhaltszusammenfassung für Olivetti ANY_WAY photo
- Seite 2 Andere Handelsmarken oder Handelsnamen, die in diesem Dokument erwähnt werden, sind Handelsmarken Copyright © Olivetti, 2005 oder eingetragene Warenzeichen der entsprechenden Firmen. Olivetti weist jedes Besitzinteresse an Alle Rechte vorbehalten Handelsmarken und Handelsnamen zurück, die ihr nicht gehören. ENERGY STAR ist ein eingetragendes Warenzeichen in den USA.
-
Seite 3: Inhaltsverzeichnis
INHALT ERSTE SCHRITTE ........1 ÜBERSICHT . - Seite 4 DRUCKEN, KOPIEREN UND SCANNEN MIT DER TOOLBOX ..DRUCKEN AUS IHRER ANWENDUNG MIT DEN DRUCKEIGENSCHAFTEN ..... DAS BILD ÜBER IHRE ANWENDUNG ERFASSEN .
-
Seite 5: Erste Schritte
1ERSTE SCHRITTE ÜBERSICHT ZUGANG ZUM ONLINE-HANDBUCH SICHERHEITSANWEISUNGEN INFORMATIONEN ZUR DRUCKQUALITÄT UND ZUR GARANTIE DIE KOMPONENTEN DES DRUCKERS FRONTKONSOLE DES DRUCKERS DRUCKERBEDIENFELD FÜR PHOTODRUCKEN PLAZIEREN VON DOKUMENTEN AUF DEM SCANNERFENSTER PAPIEREINLEGEN DEN DRUCKER EIN- UND AUSSCHALTEN ANSCHLIESSEN EINER DIGITALKAMERA AN DEN DRUCKER EINFÜGEN UND ENTFERNEN VON SPEICHERKARTEN ERSTE SCHRITTE... - Seite 6 Diese Anleitung liefert die Basisinformation, die Sie in die Lage versetzt, die Funktionen Ihres All-in-one Druckers zu benutzen. Wenn Sie mehr detaillierte Informationen brauchen, lesen Sie das Online- Handbuch. Zum Zugriff auf die Online-Hilfe über Windows: Mit der rechten Maustaste auf das Olivetti Icon auf der Windows-Taskleiste klicken und Online Hilfe auswählen. KAPITEL 1...
- Seite 7 Um den korrekten Betrieb Ihres Druckers und eine Spitzendruckqualität zu garantieren, ist es wichtig, nur Olivetti Original-Tintenpatronen zu verwenden. Olivetti lehnt jede Verantwortung für Schäden am Drucker ab, die durch die falsche Handhabung oder das Wiederauffüllen der Tintenstrahlpatronen entstehen. Außerdem führen solche Vorgänge zum Verfall der Garantie.
-
Seite 8: Die Komponenten Des Druckers
DIE KOMPONENTEN DES DRUCKERS KAPITEL 1... -
Seite 9: Beschreibung
Bezug Komponente Beschreibung Papierführung Führt das Papier beim Einzug in den Drucker. Papierstütze Stützt das eingelegte Papier. Abnehmbarer Deckel Abdeckung der Scannereinheit - abnehmbar zum Scannen voluminöser Dokumenten (z.B. Bücher). Frontkonsole Dient zum Anschluss Ihrer Digitalkamera, zum Ein- und Ausschalten des Druckers und zum Steuern von Druck-, Kopier- und Scanjobs. -
Seite 10: Frontkonsole Des Druckers
FRONTKONSOLE DES DRUCKERS Über die Frontkonsole können das Drucken, Scannen und Kopieren von Dokumenten oder Fotos, die auf dem Scannerfenster liegen, von einer Digitalkamera kommen oder auf der in den entsprechenden Slot eingesteckten Speicherkarte gespeichert sind, von Hand gesteuert werden. Bezug Teil Beschreibung... - Seite 11 Bezug Teil Beschreibung Taste zur Wahl der • Bei Drücken der Plus Zeichen (+) wird die Anzahl der Anzahl von Kopien anzufertigenden Kopien erhöht (bis max. 9). • Bei Drücken der Minus Zeichen (-) wird die Anzahl der anzufertigenden Kopien verringert (bis min. 1). Die gewählte Anzahl wird auf dem Kopienzähler angezeigt.
-
Seite 12: Druckerbedienfeld Für Photodrucken
DRUCKERBEDIENFELD FÜR PHOTODRUCKEN Über die Bedienkonsole zum Ausdrucken der Fotos kann der Druck der Fotos, die von einer an den Drucker angeschlossenen Digitalkamera kommen oder auf der in den entsprechenden Slot des Druckers eingesteckten Speicherkarte gespeichert sind, von Hand gesteuert werden. Dank des Farbdisplays ist es auch möglich, die Fotos zu durchsuchen und anzuzeigen. -
Seite 13: Plazieren Von Dokumenten Auf Dem Scannerfenster
PLAZIEREN VON DOKUMENTEN AUF DEM SCANNERFENSTER Den Deckel öffnen. Wenn das Dokument voluminös ist (z.B. ein Buch), den Deckel durch Drücken der Sicherungen von seinen Läufern lösen und ausschieben. Das Originaldokument oder -foto mit der Vorderseite nach unten auf das Scannerfenster legen und mit der oberen linken Ecke ausrichten. -
Seite 14: Einlegen Unterschiedlicher Papiersorten
PAPIEREINLEGEN Die beiden Papierstützen hochstellen. Dann die Führungen der Papierbreite zusammendrücken und ganz nach außen schieben. Hinweis: Beim Hochziehen der Papierstützen darauf achten, dass sie in ihre richtige obere Position kommen. Das Papier hochkant einführen. Die zu bedruckende Seite muss zur Vorderseite des Druckers zeigen. Das Papier dann gegen die Papierführung rechts von der Papierstütze schieben und die linke Papierführung zusammendrücken und gegen die Kante des Papierstoßes schieben. -
Seite 15: Den Drucker Ein- Und Ausschalten
DEN DRUCKER EIN- UND AUSSCHALTEN Den Drucker Einschalten Die EIN/AUS-Taste rechts auf der Vorderkonsole drücken. Hinweis: Vor Drücken der EIN/AUS-Taste sicherstellen, dass das Netzkabel des Druckers in einer geerdeten Netzsteckdose steckt. Siehe das Einstell-Diagramm in der Verpackung des Druckers. Es gibt an, wie der Drucker einzustellen ist. Nach Drücken der EIN/AUS-Taste führt der Drucker eine Reihe von Selbsttests durch, um eventuelle Defekte zu finden. -
Seite 16: Anschliessen Einer Digitalkamera An Den Drucker
ANSCHLIESSEN EINER DIGITALKAMERA AN DEN DRUCKER Schalten Sie Ihre Digitalkamera ein. Lesen Sie deren Anleitung. Wenn der Drucker eingeschaltet ist, stecken Sie ein Ende des USB Kabels der Kamera in den USB Stecker der Kamera und das andere in den USB Stecker auf der Frontkonsole des Druckers. Hinweis: Schließen Sie eine PictBridge Digitalkamera an Ihren Drucker an, erlischt nur das Druck Icon auf der Frontkonsole, um anzuzeigen, dass der Ausdruck direkt von der Digitalkamera gesteuert wird. -
Seite 17: Entfernen Einer Speicherkarte
• Beim Einfügen einer xD-Picture Karte darauf achten, dass der gekrümmte Teil der Karte in Ihre Richtung zeigt und dass die Metallkontakte nach unten gerichtet sind. Hinweis: Es ist wichtig, auf die korrekte Ausrichtung der Karte beim Einstecken in den Drucker zu achten. - Seite 18 KAPITEL 1...
-
Seite 19: Benutzen Des Druckers Ohne Computer
2BENUTZEN DES DRUCKERS OHNE COMPUTER KOPIEREN VON DOKUMENTEN ANZEIGE DER PHOTOS AUF DEM DRUCKER DISPLAY AUSWÄHLEN UND DRUCKEN VON PHOTOS AUF DER SPEICHERKARTE AUSDRUCKEN VON FOTOS VON IHRER PICTBRIDGE DIGITALKAMERA AUSDRUCKEN VON FOTOS VON IHRER DPOF DIGITALKAMERA AUSDRUCKEN VON FOTOS VON EINER NICHT-PICTBRIDGE/DPOF DIGITALKAMERA BENUTZEN DES DRUCKERS OHNE COMPUTER... - Seite 20 KOPIEREN VON DOKUMENTEN Den Drucker einschalten. Siehe "Den Drucker ein- und ausschalten". Sicherstellen, dass die Anzeigen für schwarze und Farbtinte auf der Frontkonsole nicht blinken oder erleuchtet sind. Wenn eine der beiden an ist, sollten Sie die entsprechende Tintenpatrone ersetzen. Weitere Informationen finden Sie unter "Ersetzen von Tintenpatronen".
-
Seite 21: Auswählen Und Drucken Von Photos Auf Der Speicherkarte
Blättern durch die verschiedenen Photos (Bildschirm füllende Anzeige) Durch Drücken der beiden Tasten links und rechts besteht die Möglichkeit, alle gespeicherten Photos durchzublättern und anzuzeigen. Gewünschtes zu druckendes Photo auswählen. Hierzu auf die Taste “Auswählen” drücken. Durch nochmaliges Drücken der Taste wird die Wahl ungültig gemacht. Anzeige als Miniaturen Bezug Teil... -
Seite 22: Ausdrucken Von Fotos Von Ihrer Pictbridge Digitalkamera
– Druck einer Liste aller Photos, wenn "Alle Photos" gewählt wurde (Hierzu auf das Symbol klicken, das die Gesamtanzahl aller auf der Speicherkarte gespeicherten Photos anzeigt). Die Taste Drucken betätigen, um das gewählte Photo zu drucken. Die verschiedenen Leuchtanzeigen erlöschen und auf dem LCD erscheint die Anzeige, dass ein Druckvorgang läuft. Nach beendetem Druck erscheint wieder die Anzeige mit der Gesamtanzahl der gespeicherten Photos. -
Seite 23: Benutzen Des Druckers Vom Computer Aus
3BENUTZEN DES DRUCKERS VOM COMPUTER AUS ERSTE SCHRITTE DIE TOOLBOX DER DRUCKER STATUS-MONITOR DRUCKEN, KOPIEREN UND SCANNEN MIT DER TOOLBOX DRUCKEN AUS IHRER ANWENDUNG MIT DEN DRUCKEIGENSCHAFTEN DAS BILD ÜBER IHRE ANWENDUNG ERFASSEN EINSCANNEN EINES ORIGINALS VOM FRONTKONSOLE AUS ÜBERTRAGUNG DER DATEIEN VON DER SPEICHERKARTE AN DEN COMPUTER BENUTZEN DES DRUCKERS VOM COMPUTER AUS... - Seite 24 Weitere Informationen, die Ihnen ermöglichen, alle angebotenen Funktionen voll auszunutzen finden Sie in der Online-Hilfe. Zum Zugriff auf die Online-Hilfe über Windows: Mit der rechten Maustaste auf das Olivetti Icon auf der Windows-Taskleiste klicken und Online Hilfe auswählen. Erste schritte: Sicherstellen, dass der Drucker richtig am Computer angeschlossen ist und die Software auf der CD- ROM "Installation"...
- Seite 25 DER DRUCKER STATUS-MONITOR Der Drucker Status-Monitor liefert Informationen über den aktuellen Status des Druckers. Er ist dauernd auf Ihrem Computer installiert, wenn Sie die Software von der CD-ROM "Installation" geladen haben. Der Status-Monitor wird zu Anfang eines Druckjobs angezeigt und: •...
-
Seite 26: Drucken, Kopieren Und Scannen Mit Der Toolbox
DRUCKEN, KOPIEREN UND SCANNEN MIT DER TOOLBOX Zum Zugang zur Toolbox: Mit der rechten Maustaste auf das Olivetti Icon auf der Windows-Taskleiste Klicken und Toolbox wählen oder auf Start > Programme oder Alle Programme > Olivetti > ANY_WAY Toolbox. Es erscheint die Toolbox. -
Seite 27: Drucken Aus Ihrer Anwendung Mit Den Druckeigenschaften
Auf der Hauptseite der Toolbox finden Sie außerdem Links zur Hilfe, zu Problemlösung und Pflege sowie zu Einstellungen. Bei Klicken auf können Sie: diesen Toolbox Link: Hilfe • Mehr zu dem gerade dargestellten Thema lesen. Problemlösung und • Die Düsen der Tintenpatrone reinigen und testen. Pflege •... -
Seite 28: Das Bild Über Ihre Anwendung Erfassen
Bei Klicken auf die können Sie: Druckregisterkarte: • Wählen, die einzelnen Seiten Ihres Dokuments oder Ihre Fotos in einem Layout einheitliche Seiten-Layout zu drucken. • Wählen, mehrere Seiten auf einem einzigen Blatt Papier auszudrucken und dabei 2, 3, 4 oder 8 Seiten oder Fotos entsprechend anzupassen. •... -
Seite 29: Einscannen Eines Originals Vom Frontkonsole Aus
Bei Klicken auf die können Sie: Registerkarte des Scannertreibers: • Die Auflösung wählen, mit der Sie scannen wollen. Benutzerdefiniert • Die Farbtiefe wählen, d.h. die Zahl der unterschiedlichen Farben, die als Bitzahl angegeben wird. • Das Bild, das Sie einscannen wollen, aufhellen oder abdunkeln. •... -
Seite 30: Übertragung Der Dateien Von Der Speicherkarte An Den Computer
Siehe "Einfügen und Entfernen von Speicherkarten". Das Toolbox Icon auf der Windows-Taskleiste oder Start > Programme oder Alle Programme > Olivetti > ANY_WAY Toolbox anklicken. Es erscheint die Toolbox. Das Icon Übertragung der Dateien vonder speicherkarte von Speicherkarte anklicken. Den Durchsuchen Button anklicken und den Ordner auf dem PC suchen, in den die Dateien übertragen werden sollen. -
Seite 31: Tintenpatronen
4TINTENPATRONEN KONTROLLE DES TINTENSTANDS ERSETZEN VON TINTENPATRONEN AUSRICHTEN DER TINTENPATRONEN AUSTAUSCH DER SCHWARZEN PATRONE UND DER FOTOPATRONE MIT HILFE DER “GARAGE” TINTENPATRONEN... - Seite 32 Über die Toolbox mit Hilfe der Tintenstandsanzeigen unten auf der Hauptseite der Toolbox oder über das Dialogfenster Neue Tintenpatronen: Mit der rechten Maustaste auf das Olivetti Icon auf der Windows-Taskleiste Klicken und Toolbox wählen oder auf Start > Programme oder Alle Programme > Olivetti > ANY_WAY Toolbox klicken.
- Seite 33 ERSETZEN VON TINTENPATRONEN Vor der in diesem Abschnitt beschriebenen Prozedur die "Sicherheitsanweisungen" am Anfang dieses Handbuchs genau lesen und beachten. Hinsichtlich Informationen zum Kauf neuer Tintenpatronen beim Hersteller konsultieren Sie bitte die Toolbox Funktion "Problemlösung und Pflege". Für den Zugriff auf die Toolbox, siehe "Die Toolbox". Um den korrekten Betrieb Ihres Druckers und eine Spitzendruckqualität zu garantieren, ist es wichtig, nur Original-Tintenpatronen zu verwenden.
- Seite 34 Die Tintenpatrone entfernen. Hinweis: Es ist jetzt möglich, die Tintenpatrone oder die Photopatrone auf der rechten Halterung gegen die in der “Garage" aufbewahrten Patrone auszuwechseln. Siehe hierzu "Auswechseln von Tinten- und Photopatrone unter Verwendung der "Garage". Zum Installieren einer neuen Tintenpatrone diese aus dem Karton nehmen und vorsichtig die Schutzfolie von den Tintendüsen abziehen.
- Seite 35 Die Tintenpatrone fest nach innen drücken, bis sie durch die Sicherungsklemme verriegelt ist. Die Scannereinheit ergreifen, die Sicherungsstützen drücken, die Einheit leicht anheben und dann absenken, bis sie ganz geschlossen ist. Wurde eine neue Tintenpatrone installiert, führt der Drucker automatisch ein Patronenerkennungsverfahren aus, das mindestens 3 Minuten dauert.
-
Seite 36: Ausrichtungsblatt
Wenn auch nach Reinigen der Patronendüsen die Kanten der gedruckten Zeichen immer noch nicht scharf sind oder die Linien gewellt erscheinen: Mit der rechten Maustaste auf das Olivetti Icon auf der Windows-Taskleiste Klicken und Toolbox wählen oder auf Start > Programme oder Alle Programme > Olivetti > ANY_WAY Toolbox. Es erscheint die Toolbox. -
Seite 37: Austausch Der Schwarzen Patrone Und Der Fotopatrone Mit Hilfe Der "Garage
AUSTAUSCH DER SCHWARZEN PATRONE UND DER FOTOPATRONE MIT HILFE DER “GARAGE” Der Drucker verfügt über ein Fach ("Garage") zum Aufbewahren der jeweils nicht verwendeten Tinten- oder Photopatrone. Die Photopatrone sollte zusammen mit der Farbpatrone verwendet werden, um die höchste Druckqualität zu erzielen. Zum Ausdrucken normaler Dokumente in Schwarzweiß oder Farbe die schwarze oder die Farbpatrone benutzen. - Seite 38 KAPITEL 4...
-
Seite 39: Wartung Und Fehlersuche
5WARTUNG UND FEHLERSUCHE REINIGEN DES DRUCKERS REINIGEN DER DÜSEN DER TINTENPATRONEN FEHLERSUCHE BESEITIGUNG VON PAPIERSTAUS WARTUNG UND FEHLERSUCHE... -
Seite 40: Reinigen Des Druckergehäuses, Der Innenseite Des Deckels Und Des Scannerfensters
Sicherstellen, dass DIN A4 Papier im Drucker eingelegt ist. Siehe "Papiereinlegen". Mit der rechten Maustaste auf das Olivetti Icon auf der Windows-Taskleiste Klicken und Toolbox wählen oder auf Start > Programme oder Alle Programme > Olivetti > ANY_WAY Toolbox. Es erscheint die Toolbox . -
Seite 41: Fehlersuche
FEHLERSUCHE Probleme beim Einrichten des Druckers Bevor Sie diesen Abschnitt lesen: Sicherstellen, dass der Drucker richtig an eine funktionierende geerdete Steckdose angeschlossen ist, deren Spannung den Versorgungsanforderungen Ihres Druckers entspricht (100 - 240 V~, 50 - 60 Hz), und dass er eingeschaltet ist. Wenn Sie den Drucker zusammen mit einem PC benutzen, sicherstellen, dass sowohl der PC wie auch der Drucker eingeschaltet ist. - Seite 42 Problem mögliche Ursache Abhilfe Nach Anschließen Ihres Druckers • Ihr PC konnte den Die CD-ROM mit mit dem USB Kabel kommt der Druckertreiber nicht finden. "Installation" aus dem Plug and Play Assistent auf Ihrem Laufwerk nehmen und den PC nicht zu einem Abschluss. PC neu starten.
-
Seite 43: Probleme Beim Einschalten Des Druckers
Probleme beim Einschalten des Druckers Problem mögliche Ursache Abhilfe Der Drucker geht nicht an, wenn • Das Netzkabel ist nicht richtig • Das Netzkabel vom Drucker Sie die EIN/AUS-Taste auf der mit dem Drucker und/oder und aus der Netzsteckdose Frontkonsole drücken. einer funktionierenden ziehen und wieder Netzsteckdose verbunden. -
Seite 44: Probleme Beim Kopieren/Scannen
Probleme beim Kopieren/Scannen Problem mögliche Ursache Abhilfe Der Drucker macht beim Betrieb • Den Drucker mit der EIN/ ungewöhnliche Geräusche. AUS-Taste aus- und wieder einschalten. Es werden horizontale Streifen • Die Tintenpatronen sind • Die Tintenpatronen reinigen. gedruckt. verdreckt. Siehe "Reinigen der Düsen der Tintenpatronen". -
Seite 45: Beseitigung Von Papierstaus
Problem mögliche Ursache Abhilfe • Es besteht ein Papierstau. • Den Papierstau beseitigen. Siehe "Beseitigen von Papierstaus". Die LED für USB Status auf der • Der Drucker empfängt • Dies zeigt an, das die Daten Frontkonsole blinkt. gerade Daten von der richtig übertragen werden. - Seite 46 KAPITEL 5...
-
Seite 47: Technische Eigenschaften
6TECHNISCHE EIGENSCHAFTEN ALLGEMEINE EIGENSCHAFTEN DRUCKEREIGENSCHAFTEN KOPIEREREIGENSCHAFTEN SCANNEREIGENSCHAFTEN PAPERSPEZIFIKATIONEN TECHNISCHE EIGENSCHAFTEN... -
Seite 48: Allgemeine Eigenschaften
ALLGEMEINE EIGENSCHAFTEN Allgemeine Eigenschaften Display der Bedienkonsole zum Ausdrucken der Flüssigkristall-Farbdisplay 1,9" für die Ansicht und Fotos die Auswahl der Fotos Speicher • 2 MB Read-only Memory (ROM) • 16 MB Random Access Memory (RAM) Abmessungen und Gewicht • Höhe: 19,6 cm •... -
Seite 49: Druckereigenschaften
DRUCKEREIGENSCHAFTEN Druckereigenschaften Drucktechnologie Tintenstrahl Drucksystem zwei ersetzbare Tintenpatronen: • 3-farbig (Cyan, Magenta, Gelb) • Schwarz oder Foto Für besondere Druckanforderungen statt der schwarzen Patrone eine (getrennt verkaufte) Fotopatrone benutzen. Druckauflösungen • schwarz: bis zu 1200 x 1200 dpi • Farbe: bis zu 4800 optimiert dpi Druckgeschwindigkeiten •... -
Seite 50: Scannereigenschaften
SCANNEREIGENSCHAFTEN Scannereigenschaften Flachauflage, CIS (Contact Image Sensor) bis zu 1200 x 1200 dpi Optische Auflösung • • interpoliert: bis zu 9600 dpi max. Scanbereich 216 mm (breit) x 296 mm (lang) Funktionen • Fotokopierer • Einscannen als Datei • Einscannen und als E-Mail versenden •... -
Seite 51: Unterstützte Papierformate
Unterstützte Papierformate Format Abmessungen Format Abmessungen DIN A 4 8,27 x 11,7 in. 5 x 7 in. 210 x 297 mm 127 x 177,8 mm 5,85 x 8,27 in. US # 10 4,12 in. 148,5 x 210 mm 105 x 225 mm US Letter 8,5 x 11 in. - Seite 52 KAPITEL 6...
- Seite 53 STICHWORTVERZEICHNIS Druckerbedienfeld für LED für USB fehler 6 Photodrucken 8 Löschtaste 7 Anschließen einer Farbdisplay 8 Papierfehler 7 Digitalkamera an den Taste Anzeige ändern 8 Scantaste 7 Drucker 18 Taste Drucken 8 Slot für Anzeigen für "Patrone leer" Taste Photos durchblättern 8 die Speicherkarten 6 Taste zur Auswahl der Anzahl Taste für einfarbige Kopien...
- Seite 54 Einstellungen 23 Netzstecker 5 Problemlösung und Pflege 23 Tintenpatronen Ausrichten 32 Ausrichten der Toolbox 32 Papierausgabefach 5 Ersetzen 29 Papiereinlegen 10 Kontrolle des Tintenstands 28 Papierfehler 7 Papierführung 5 Papierstütze 5 Übertragung der Dateien von Papierstaus 45 der Speicherkarte 22 Probleme beim USB 5 Drucken 39...
