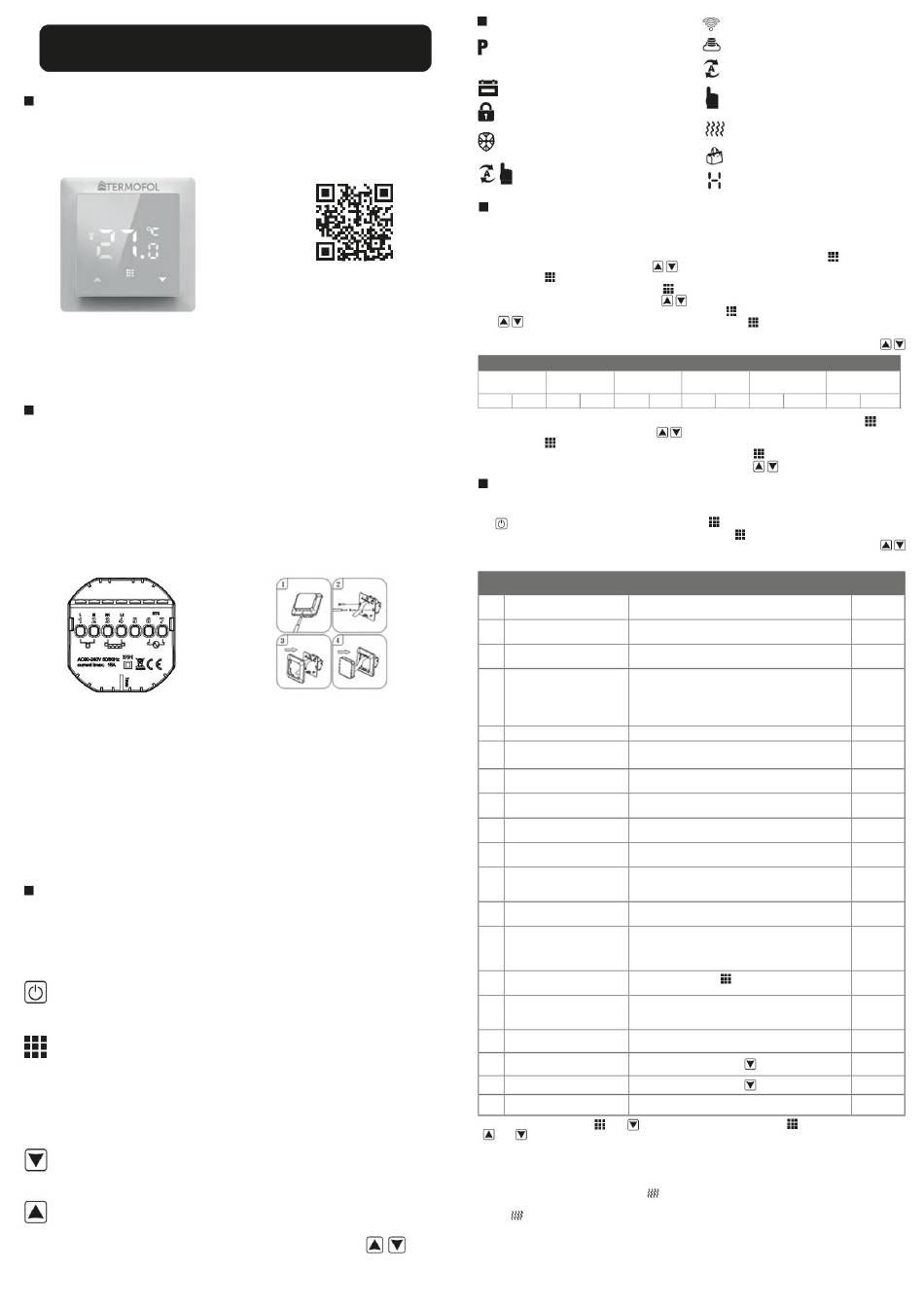

BETRIEBS- UND KONFIGURATIONSHANDBUCH
FÜR DEN THERMOFOL TF-H6 WIFI THERMOSTAT
EIGENSCHAFTEN UND TECHNISCHE DATEN
Vielen Dank für den Kauf unseres Produkts. Wir wünschen Ihnen viel Freude mit dem Thermostat TERMOFOL TF-H6 WIFI. Es
ist eine voll funktionsfähige Steuerung von Installationen und Heizgeräten, die höchsten Bedienkomfort sowie präzise und
nützliche Funktionen bietet, mit denen Sie das Klima in Ihren Räumen vollständig steuern können. Das Display des
Temperaturreglers und seine grundlegenden technischen Parameter sind unten dargestellt.
Versorgungsspannung: 240 V AC 50/60 Hz • Farbe: Weiß – Eingebauter Lufttemperatursensor: NTC • Externer Bodenlufttemperatursensor: NTC (optional) •
Maximal geschaltete Stromstärke: 16 A • Programmierbarer Temperaturbereich: 1÷70 °C • Werkseitig programmierter Temperaturbereich: 5÷35 °C • Genauigkeit:
±0,5 °C • Außenmaße (ohne Rahmen): 55 mm x 55 mm • Außenmaße (mit Rahmen): 82 mm Außenmaße (mit Rahmen): 82 mm x 82 mm (Baukastensystem
verfügbar) • Zusatzfunktionen: Wi-Fi • IP31
INSTALLATION DES THERMOSTATS, ELEKTRISCHE ANSCHLÜSSE
Der TERMOFOL TF-H6 WIFI ist ein moderner, programmierbarer Temperaturregler mit LED-Bedienfeld zur Steuerung von
Elektroheizungen. Der Thermoregulator arbeitet mit einem eingebauten NTC-Temperatursensor und einem externen Boden-NTC-
Temperatursensor, der zusammen mit dem Thermoregulator im Kit enthalten ist. Die Wi-Fi-Funktion und die spezielle TERMO-
FOL SMART-Anwendung des Herstellers ermöglichen die mobile Überwachung der Heizungsanlage. Trennen Sie den
Temperaturregler vor seiner Installation, Demontage, Reinigung, Inspektion oder Änderung der Konfiguration immer von der
Stromquelle, z. B. durch Abschalten der Stromleitung in der elektrischen Schalttafel. Lesen Sie den gesamten Inhalt dieses
Handbuchs, bevor Sie den Temperaturregler installieren. Auf dem Gebiet der Republik Polen sollten die elektrischen Anschlüsse
des Temperaturreglers von einem Elektriker durchgeführt werden, der eine gültige SEP-Lizenz für elektrische Installationen bis
1 kV besitzt. Die Elektroinstallation, die den Temperaturregler versorgt, muss die Anforderungen erfüllen, die in der Verordnung
des Ministers für Infrastruktur und Bauwesen über die technischen Bedingungen für Gebäude und ihren Standort (Gesetzblatt
vom 7. Juni 2019, Pos. 1065) mit Verweis festgelegt sind.
1
2 3 4 5 6 7
IP31
Abbildung 1. Beschreibung der Klemmleiste des Thermoreglers
Der Temperaturregler ist für den Einbau in eine 60 mm Elektro-Einbaudose vorgesehen. Zur Installation in der Installationsbox
und zum Herstellen der elektrischen Anschlüsse sollten Sie das Gehäuse vorsichtig öffnen (um das Verbindungsband nicht zu
beschädigen), indem Sie die Anzeigeeinheit gemäß den Anweisungen in Abbildung 2 oben entfernen. Die Installation des
Temperaturreglers sollte an einem Ort geplant werden, der nicht der Sonneneinstrahlung ausgesetzt ist. Abbildung 1. zeigt den
Klemmenblock des Thermoreglers, der zur Herstellung der elektrischen Anschlüsse verwendet wird. Die Stromversorgungsleitung
des Temperaturreglers wird an die Klemmen der Klemmleiste des Temperaturreglers angeschlossen. Der Neutralleiter (N) der
Stromversorgungsleitung wird an die mit Nummer 2 gekennzeichnete Klemme und der Phasendraht (L) an die mit Nummer 1
gekennzeichnete Klemme angeschlossen. An die wird das Heizgerät (Heizmatte, Heizfolie) angeschlossen Klemmen des
Klemmenblocks, der Neutralleiter (N1) der Stromversorgungsleitung des Heizgeräts wird an die mit Nummer 3 gekennzeichnete
Klemme angeschlossen.
Der externe Boden-NTC-Temperatursensor sollte an die mit den Nummern 6 und 7 gekennzeichneten Klemmen angeschlossen
werden, wobei die Polarität irrelevant ist. Konfigurieren Sie nach Abschluss der Installation und Herstellung der elektrischen
Anschlüsse das System gemäß dem nächsten Abschnitt dieses Handbuchs.
STEUERUNG – BESCHREIBUNG DER FUNKTIONEN DER STEUERTASTEN
Die grafische Identifizierung der Tasten des Bedienfelds des Temperaturreglers (Display) ist unten dargestellt.
Diese Tasten sind multifunktional, dh je nach Betriebszustand des Thermoregulators können durch Variation der Berührungsdauer
verschiedene Befehle an den Thermoregulator gegeben werden.
Die Beschreibung der Tasten und der mit ihrer Verwendung verfügbaren Funktionen des Temperaturreglers finden Sie unten.
EIN/AUS-Taste. Im ausgeschalteten Zustand des Thermostats schaltet das Berühren dieser Schaltfläche den
Thermostat ein. Im Betriebszustand des Thermostats wird durch Berühren die Uhr auf dem Display dieses Geräts
angezeigt. Um den Thermostat auszuschalten, berühren Sie diese Taste mindestens 3 Sekunden lang.
Die Menütaste wird verwendet, um den Betriebsmodus des Thermoregulators vom manuellen zum automatischen
Zeitplanmodus oder Urlaubsmodus und umgekehrt zu ändern, während der Thermostat in Betrieb ist. Wenn der
Thermoregulator im Urlaubsmodus oder automatischen Zeitplanmodus arbeitet, aktiviert das Berühren dieser Taste
den manuellen Modus und die Möglichkeit, die eingestellte Lufttemperatur zu ändern. Im Betriebszustand des
Thermoregulators können durch Berühren dieser Taste und Gedrückthalten der Taste für mindestens 5 Sekunden
die Uhr- und Datumskorrektur sowie die Zeitplanprogrammierfunktionen aktiviert werden. In diesem Fall dient die
Schaltfläche auch zum Bestätigen einzelner Änderungen und Zeitplanparameter. Wenn der Thermoregulator
ausgeschaltet ist, wird durch Berühren dieser Taste und Halten der Berührung für mindestens 5 Sekunden der
Assistent für erweiterte Funktionen des Thermoregulators aktiviert.
Cursortaste zum Wählen nach unten. Wenn der Temperaturregler eingeschaltet ist, wird durch Berühren und Halten
für mehr als 3 Sekunden die Kindersicherung ein- und ausgeschaltet. Eine einmalige Berührung bewirkt, dass die im
manuellen Modus eingestellte Temperaturstufe angezeigt wird und wiederholte Berührungen verringern ihren Wert.
Cursortaste zum Anwählen. Wenn der Temperaturregler eingeschaltet ist, kann durch Berühren und Halten für mehr
als 3 Sekunden die von einem externen Boden-NTC-Temperatursensor gemessene Temperatur ausgelesen werden.
Eine einzelne Berührung zeigt die im manuellen Modus eingestellte Temperaturstufe an, und wiederholte Berührungen
erhöhen ihren Wert.
Wenn der Thermoregulator im automatischen Zeitplanmodus arbeitet, ermöglichen die Tasten eine vorübergehende
Temperaturkorrektur für den aktuellen Zeitraum des automatischen Zeitplans des Thermostats.
Programmierung des TF-H6 WIFI
Thermoregulators – Anleitungsvideo
auf Youtube
Abbildung 2. Demontage des Thermoregulators
ANZEIGESYMBOLE - SPEZIFIKATION
con mit den Zahlen von 1 bis 6 zeigt das aktuell
betriebene Programm an (Zeitraum von einem Tag
und Nacht -24 Std.)
Symbol, das den aktuellen Wochentag im Bereich
von 1 bis 7 anzeigt
Symbol, das die Aktivierung der Kindersicherung anzeigt
Symbol, das die Aktivierung der Frostschutzfunktion
anzeigt
Nachteile, die den Betrieb des Thermoregulators
in einem vorübergehenden Modus innerhalb
des aktuellen Modus anzeigen
KONFIGURATION GRUNDPARAMETER (ZEIT, BETRIEBSMODUS)
Die Grundkonfiguration des Thermostats umfasst die Einstellung von Uhrzeit und Datum (in Form der Nummer des Wochentages)
und die Auswahl des Betriebsmodus aus den verfügbaren 3 Modi: manueller, automatischer und Urlaubsmodus.
Die Einstellung von Uhrzeit und Datum erfolgt bei eingeschaltetem Thermostat. Halten Sie die Taste mindestens 3 Sekunden
gedrückt und wählen Sie dann mit den Tasten die Option 01 aus und bestätigen Sie die Auswahl durch Drücken der Taste .
Bearbeitung der aufeinanderfolgenden Variablen durch Drücken der Taste ausgewählt, um die ausgewählte Variable zu
bearbeiten und die Auswahl zu bestätigen, sowie durch Drücken der Tasten . Die Programmierung des
Zeitplans erfolgt auch bei eingeschaltetem Thermoregulator. Taste mindestens 3 Sekunden gedrückt halten, dann mit aber
Programm – ein Zeitraum von Tag, Minuten, Stunden – wird ebenfalls durch Freigabe zur Bearbeitung ausgewählt B. durch
bearbeiten und sie zu bestätigen, wenn der richtige Wert mithilfe der Schaltflächen eingestellt wird
Tonnen
P1
P2
P3
Wach auf
Das Haus verlassen Das Haus verlassen Das Haus verlassen Das Haus verlassen
6:00
20 Grad
8:00
15 Grad
11:30 15°C 13:30 15°C 17:00
Der Urlaubsmodus wird aktiviert, wenn der Thermoregulator eingeschaltet wird. Halten Sie die Taste mindestens 3 Sekunden
lang gedrückt, wählen Sie dann mit den Tasten die Option 03 aus und bestätigen Sie die Auswahl durch Drücken der Taste. Die
.
auch durch die Freigabe zur Bearbeitung der nachfolgenden Variablen B. durch Drücken der Taste zum Bearbeiten der
ausgewählten Variable und Bestätigen beim Einstellen des entsprechenden Werts mit den Tasten
PROGRAMMIERUNG ERWEITERTER OPTIONEN DES THERMOSTATS
Die folgende Tabelle listet die erweiterten Funktionen und programmierbaren Parameter des Thermostats auf. Um Zugriff auf die
erweiterten Einstellungen zu erhalten, schalten Sie den Thermostat aus, indem Sie die Taste länger als 3 Sekunden gedrückt
Ton
halten. Halten Sie dann die Taste mindestens 5 Sekunden lang gedrückt, bis der Wechsel zwischen aufeinanderfolgenden
Thermostatbildschirm leuchtet. Einzelne Berührungen der Tastenparameter
und Änderung des Werts einer gegebenen Funktion/eines Parameters werden mit den Tasten vorgenommen. Der
Wechsel zur nächsten Funktion/Parameter speichert die Einstellungen der vorherigen.
Ja. Art der Funktion / des Parameters
1
Kalibrierung des
Lufttemperatursensors
Hysterese des
2
Lufttemperatursensors
Hysterese des externen
3
Fußbodentemperatursensors
N1: Nur der eingebaute Temperatursensor ist eingeschaltet.
Auswahl der Temperatursensoren –
N2: Nur der externe Bodentemperatursensor ist eingeschaltet.
4
Auswahl des Temperaturregelverfahrens
N3: Eingebaute und externe Bodentemperatursensoren sind eingeschaltet –
Aufrechterhaltung der eingestellten Lufttemperatur mit Kontrolle der Temperatur
des Heizgeräts
5
Tastensperre
Begrenzung der maximalen Temperatur
20 °C ÷ 70 °C Hinweis: Wird ein Wert unter 20 °C eingestellt, wird diese
6
des externen Bodenfühlers
Funktion deaktiviert!
Begrenzung der Mindestluft
1 °C ÷ 10 °C Hinweis: Die Einstellung eines Werts über 10 °C deaktiviert
7
Temperatur
Mindestwert der programmierten Temperatur
8
Maximalwert der programmierten
9
Temperatur
Entkalkungsfunktion (für
UND
Wasserkocher)
Speicherfunktion des Gerätestatus
0: Gerät stellt den Zustand vor einem Stromausfall wieder her
b
vor einem Stromausfall
1: Gerät bleibt nach Spannungswiederkehr AUS
2: Gerät bleibt nach Spannungswiederkehr eingeschaltet
Art des automatischen Betriebsplans
c
(nach Wochentagen)
0: nichts wird im Standby-Modus angezeigt 1:
Schlafmodus - Konfiguration der
Temperatur wird im Standby-Modus angezeigt 2: Temperatur
d
Anzeigeparameter
wird angezeigt – höhere Helligkeit im Standby-Modus
Halten Sie die Taste länger als 5 Sekunden gedrückt, nachdem Sie diese
E
Wiederherstellung der Werkseinstellungen
Offene-Fenster-Erkennungsfunktion
f
(Bereich der Temperaturfunktion aktivieren)
Zeitraum der Ausführung der
h
Erkennungsfunktion für offene Fenster
Stromverbrauch vom Vortag
P1
P2
Gesamtstromverbrauch
P3
Bewerten Sie die Leistung des Heizgeräts
und
Thermostat ausschalten, lange drücken,
um die erweiterte Option P aufzurufen. Kurz drücken
oder
um den Wert zu ändern.
Hysterese des externen Bodensensors – zusätzliche Informationen: Die Grenze des vom externen Bodensensor gemessenen
Temperaturwerts beträgt 28 °C für die Werkseinstellung der erweiterten Optionen (Abschnitt 6) und der Werkseinstellungswert
der Hysterese des externen Bodensensors (Abschnitt 3 ) beträgt 2 °C. Wenn die Temperatur auf 28 °C ansteigt, stoppt der
Thermostat die Versorgung des geregelten Heizgeräts und erinnert Sie an den Hochtemperaturalarm, indem das blinkende
Symbol angezeigt wird. Wenn die vom externen Bodenfühler gemessene Temperatur auf 26 °C sinkt, startet der Thermostat das
blinken (nur wenn die Lufttemperatur im Raum niedriger als die eingestellte Temperatur ist).
Vom Thermostat angezeigte Fehlercodes . Eine korrekte Konfiguration der eingebauten und externen Bodentemperatursensoren
muss gemäß Abschnitt 4 in Bezug auf die erweiterten Optionen bereitgestellt werden. Eine falsche Auswahl oder eine
Fehlfunktion des Sensors (Ausfall) führt zur Anzeige einer Fehlermeldung auf dem Bildschirm.
Die Anzeige der Meldung mit folgendem Inhalt: „E1" bedeutet eine Störung des eingebauten Temperatursensors, während die
Anzeige einer Meldung mit dem folgenden Inhalt „E2" bedeutet, dass der externe Bodentemperatursensor ausgefallen ist. Der
Thermostat versorgt das geregelte Heizgerät erst wieder mit Strom, wenn der Fehler behoben ist!
Wi-Fi-Funktionssymbol
Cloud-verbundenes Symbol
Symbol, das den Thermostatbetrieb im
automatischen Zeitplanmodus bestätigt
Symbol, das den Betrieb des Thermostats im
manuellen Modus bestätigt
Symbol, das die Stromversorgung des Heizgeräts
durch den Thermostat bestätigt
Symbol, das die Aktivierung des Urlaubsmodus
anzeigt
Symbol, das den Thermostatbetrieb im
Urlaubsmodus anzeigt
Minute, Stunde und Wochentag werden durch eine Freigabe zur
Option 02 auswählen und mit Taste bestätigen. Das nächste
Drücken der Schaltfläche, um die ausgewählte Variable zu
.
P4
P5
15 Grad
Auswahl der ihnen zugeordneten Tage und Temperaturen erfolgt
.
Funktionen/
Wertebereich des Parameters / Funktionsoption
-9 °C ÷ 9 °C
0,5°C ÷ 2,5°C
1 °C ÷ 9 °C
0: Teilverriegelung / 1: Vollverriegelung
diese Funktion!
1 °C ÷ 10 °C
20 °C ÷ 70 °C
0: aktiviert / 1: deaktiviert
0: 5+2 Tage / 1: 6+1 Tage / 2: 7 Tage
Option ausgewählt haben
10 °C ÷ 20 °C
10min ÷ 20min
um das Datum zu löschen
XXXX kWh, lange drücken
um das Datum zu löschen
XXXX kWh, lange drücken
XXXXW, Einstellbereich: 100-3500W
Artikel auswählen, kurz drücken
.
geregelte Heizgerät erneut versorgt wird und das Symbol hört auf zu
.
P6
schlafen
22:00
15 Grad
.
Fabrikwert
-1 °C
1 °C
2 Grad
N3
0
28 Grad
5 Grad
5 Grad
35 Grad
0
0
0
2
oh
10 Grad
10 Minuten
2000W
