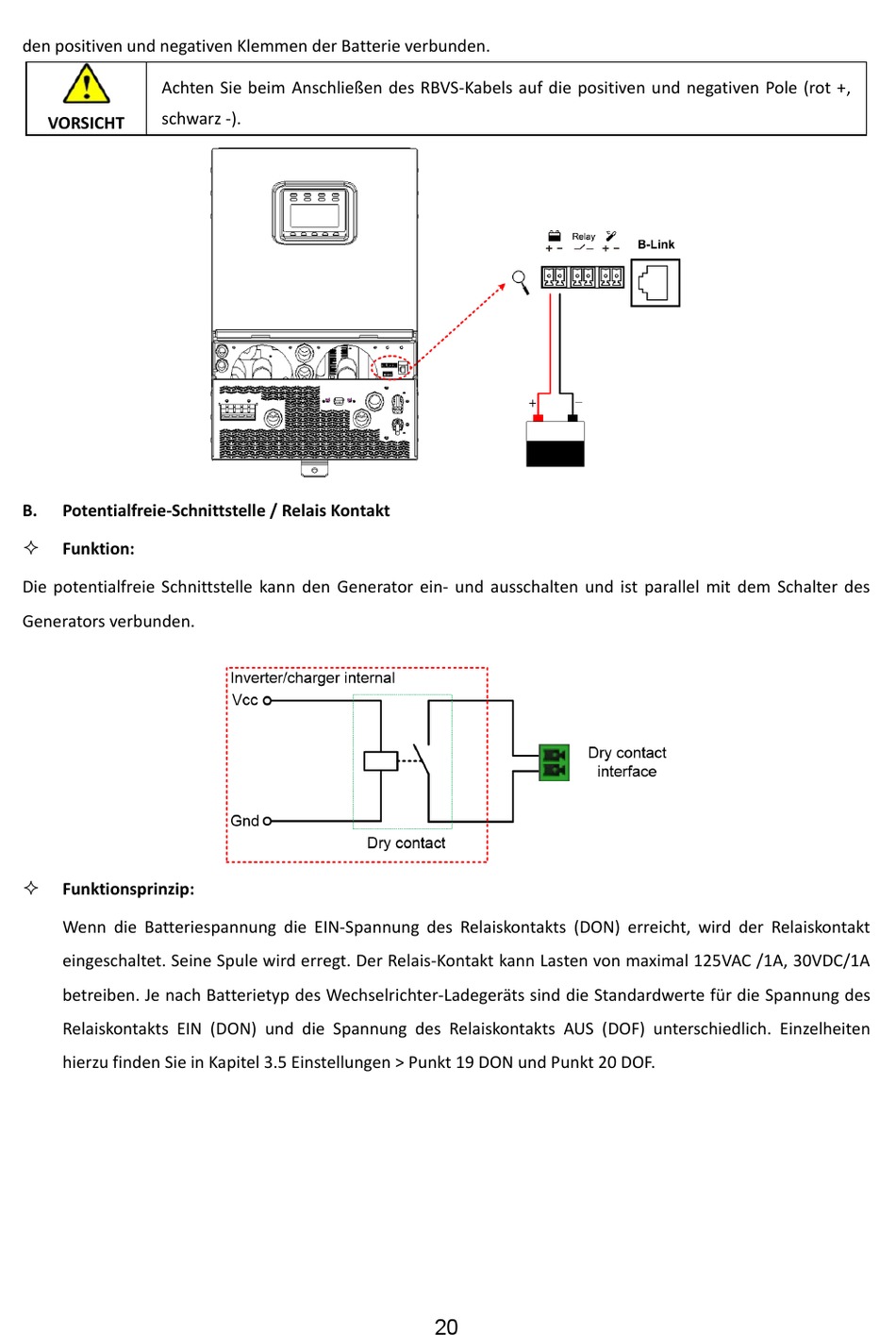

den positiven und negativen Klemmen der Batterie verbunden.
Achten Sie beim Anschließen des RBVS-Kabels auf die positiven und negativen Pole (rot +,
schwarz -).
VORSICHT
B.
Potentialfreie-Schnittstelle / Relais Kontakt
Funktion:
Die potentialfreie Schnittstelle kann den Generator ein- und ausschalten und ist parallel mit dem Schalter des
Generators verbunden.
Funktionsprinzip:
Wenn die Batteriespannung die EIN-Spannung des Relaiskontakts (DON) erreicht, wird der Relaiskontakt
eingeschaltet. Seine Spule wird erregt. Der Relais-Kontakt kann Lasten von maximal 125VAC /1A, 30VDC/1A
betreiben. Je nach Batterietyp des Wechselrichter-Ladegeräts sind die Standardwerte für die Spannung des
Relaiskontakts EIN (DON) und die Spannung des Relaiskontakts AUS (DOF) unterschiedlich. Einzelheiten
hierzu finden Sie in Kapitel 3.5 Einstellungen > Punkt 19 DON und Punkt 20 DOF.
