Gefahr eines elektrischen Schlags! Bitte schließen Sie bei der Verdrahtung der PV-Module
den Leistungsschalter nicht und achten Sie darauf, dass die Leitungen der Pole "+" und "-"
WARNUNG
korrekt angeschlossen sind.
Wenn der Wechselrichter/das Ladegerät in einem Gebiet mit häufigen Blitzeinschlägen
verwendet wird, wird die Installation eines externen Überspannungs-/Blitzableiters
VORSICHT
empfohlen.
6)

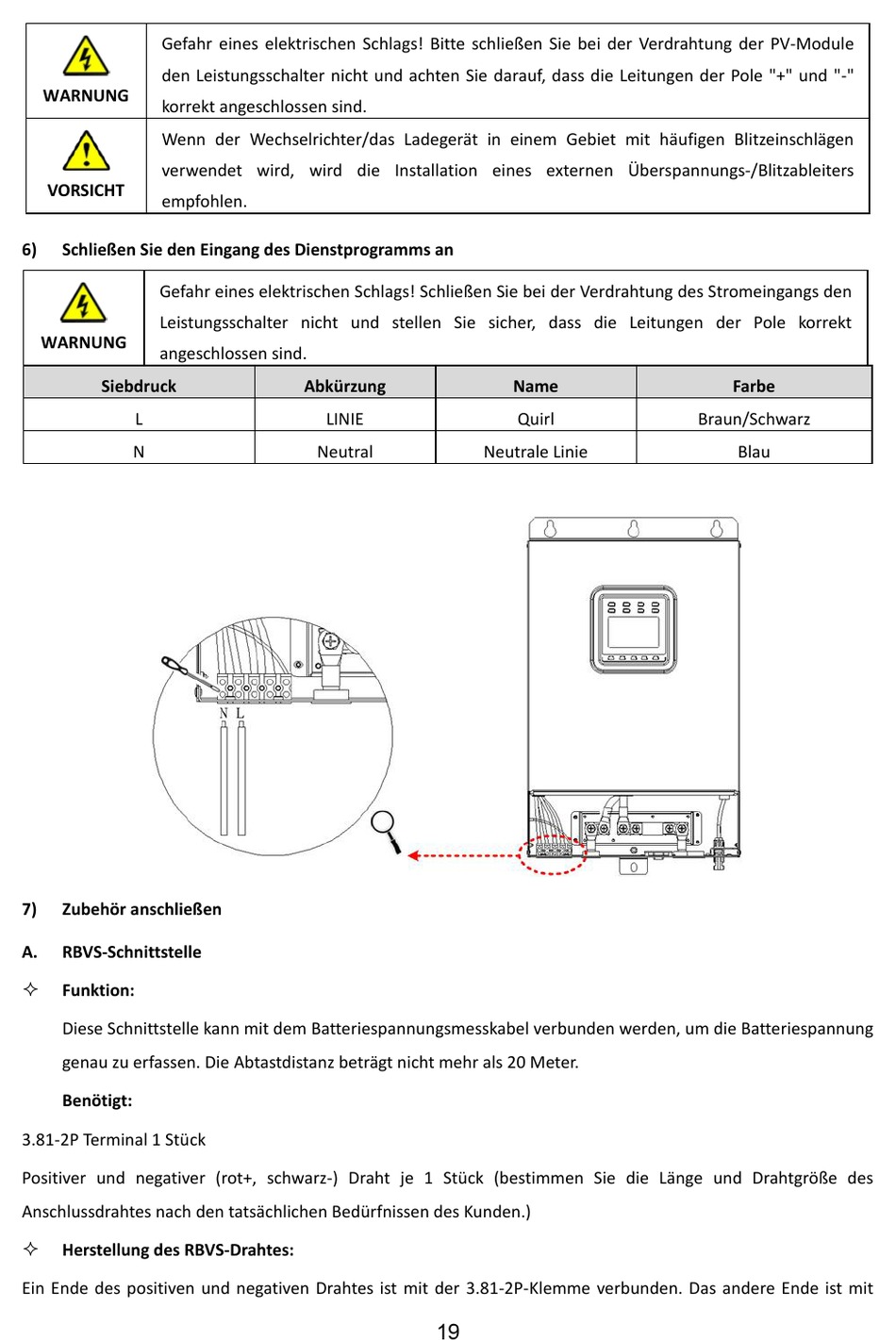

Schließen Sie den Eingang des Dienstprogramms an
Gefahr eines elektrischen Schlags! Schließen Sie bei der Verdrahtung des Stromeingangs den
Leistungsschalter nicht und stellen Sie sicher, dass die Leitungen der Pole korrekt
WARNUNG
angeschlossen sind.
Siebdruck
L
N
7)
Zubehör anschließen
A.
RBVS-Schnittstelle
Funktion:
Diese Schnittstelle kann mit dem Batteriespannungsmesskabel verbunden werden, um die Batteriespannung
genau zu erfassen. Die Abtastdistanz beträgt nicht mehr als 20 Meter.
Benötigt:
3.81-2P Terminal 1 Stück
Positiver und negativer (rot+, schwarz-) Draht je 1 Stück (bestimmen Sie die Länge und Drahtgröße des
Anschlussdrahtes nach den tatsächlichen Bedürfnissen des Kunden.)
Herstellung des RBVS-Drahtes:
Ein Ende des positiven und negativen Drahtes ist mit der 3.81-2P-Klemme verbunden. Das andere Ende ist mit
Abkürzung
LINIE
Neutral
19
Name
Quirl
Neutrale Linie
Farbe
Braun/Schwarz
Blau
