4)

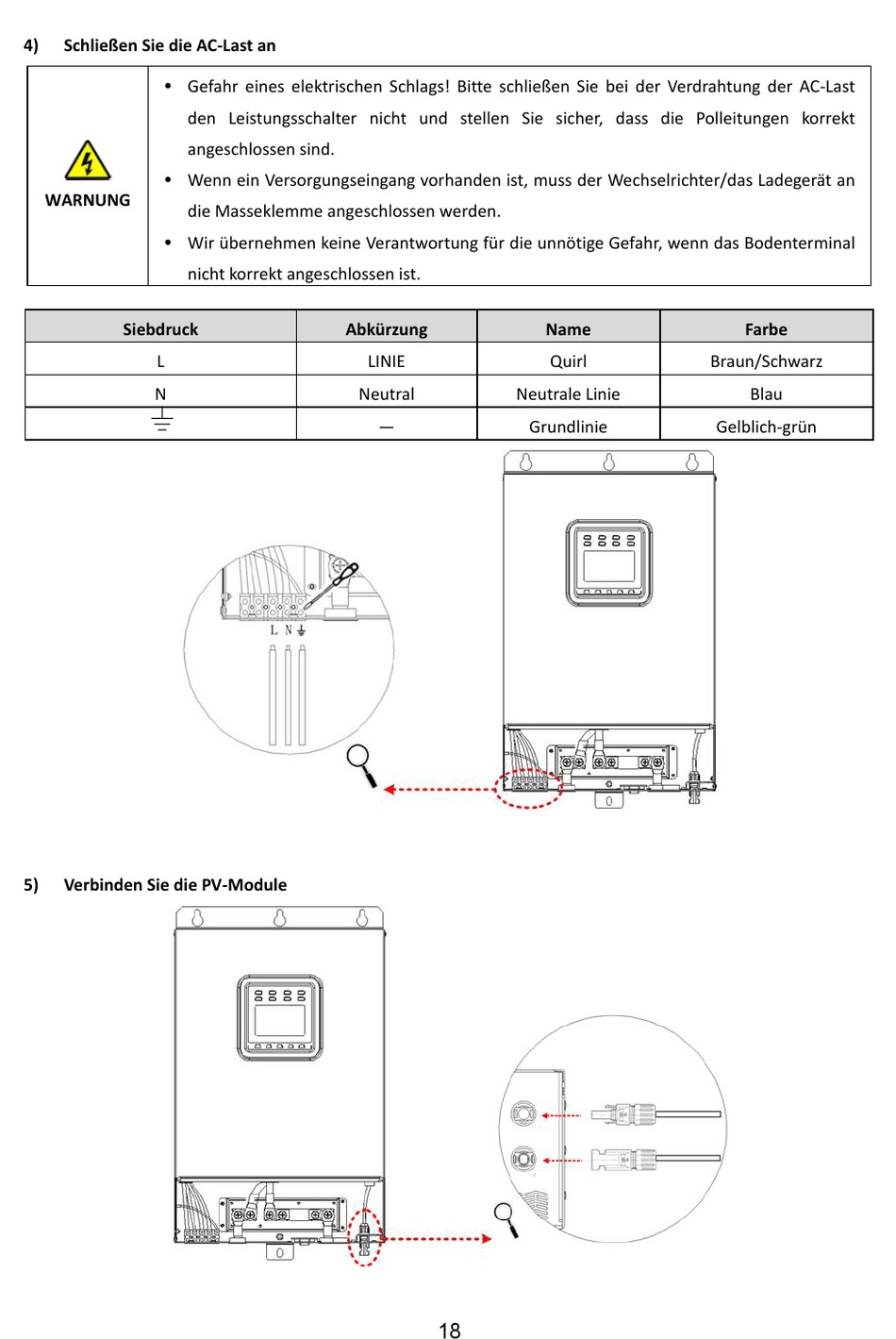

Schließen Sie die AC-Last an
Gefahr eines elektrischen Schlags! Bitte schließen Sie bei der Verdrahtung der AC-Last
den Leistungsschalter nicht und stellen Sie sicher, dass die Polleitungen korrekt
angeschlossen sind.
Wenn ein Versorgungseingang vorhanden ist, muss der Wechselrichter/das Ladegerät an
WARNUNG
die Masseklemme angeschlossen werden.
Wir übernehmen keine Verantwortung für die unnötige Gefahr, wenn das Bodenterminal
nicht korrekt angeschlossen ist.
Siebdruck
L
N
5)
Verbinden Sie die PV-Module
Abkürzung
LINIE
Neutral
—
18
Name
Quirl
Neutrale Linie
Grundlinie
Farbe
Braun/Schwarz
Blau
Gelblich-grün
