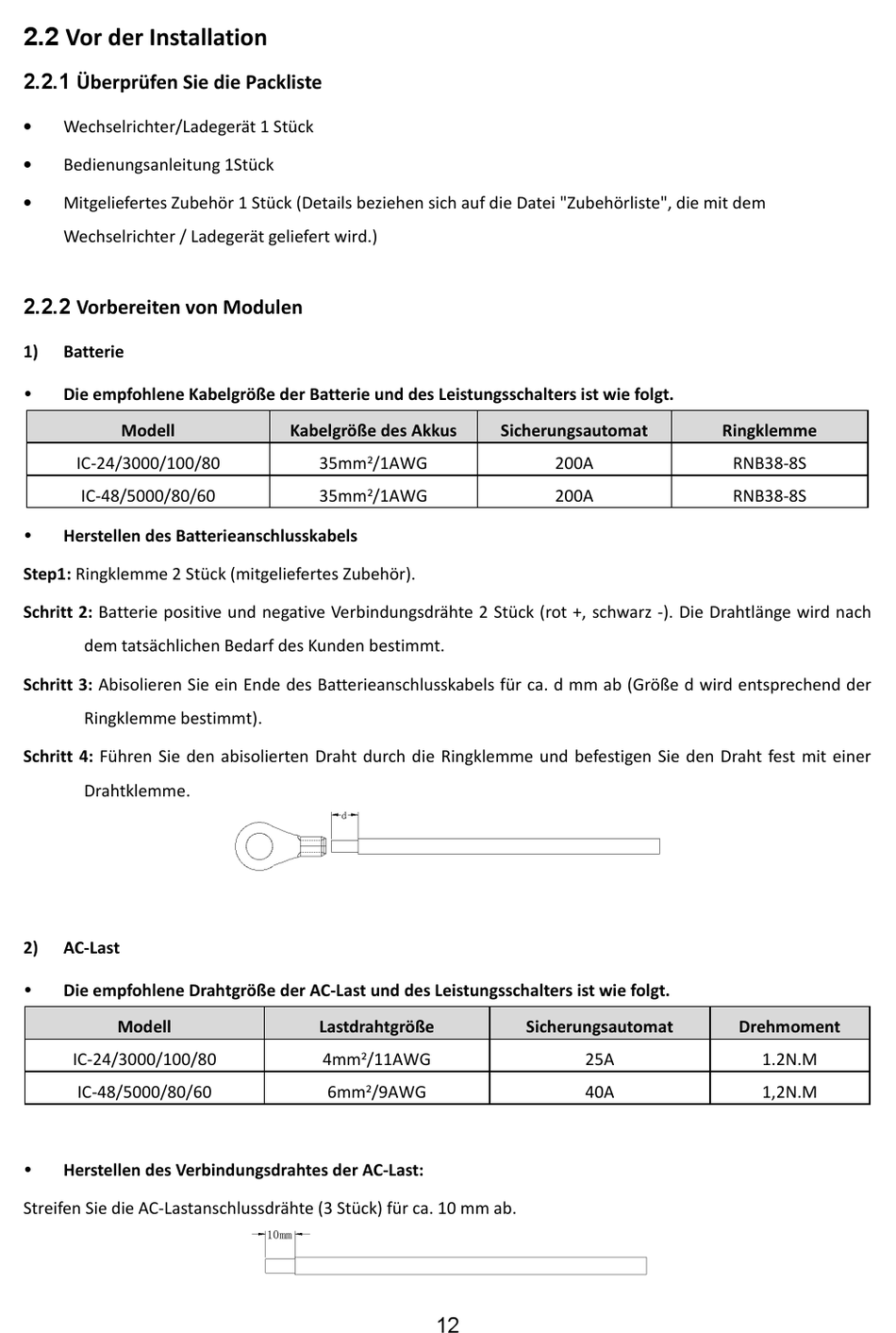

2.2 Vor der Installation
2.2.1 Überprüfen Sie die Packliste
Wechselrichter/Ladegerät 1 Stück
•
•
Bedienungsanleitung 1Stück
Mitgeliefertes Zubehör 1 Stück (Details beziehen sich auf die Datei "Zubehörliste", die mit dem
•
Wechselrichter / Ladegerät geliefert wird.)
2.2.2 Vorbereiten von Modulen
1)
Batterie
Die empfohlene Kabelgröße der Batterie und des Leistungsschalters ist wie folgt.
Modell
IC-24/3000/100/80
IC-48/5000/80/60
Herstellen des Batterieanschlusskabels
Step1: Ringklemme 2 Stück (mitgeliefertes Zubehör).
Schritt 2: Batterie positive und negative Verbindungsdrähte 2 Stück (rot +, schwarz -). Die Drahtlänge wird nach
dem tatsächlichen Bedarf des Kunden bestimmt.
Schritt 3: Abisolieren Sie ein Ende des Batterieanschlusskabels für ca. d mm ab (Größe d wird entsprechend der
Ringklemme bestimmt).
Schritt 4: Führen Sie den abisolierten Draht durch die Ringklemme und befestigen Sie den Draht fest mit einer
Drahtklemme.
2)
AC-Last
Die empfohlene Drahtgröße der AC-Last und des Leistungsschalters ist wie folgt.
Modell
IC-24/3000/100/80
IC-48/5000/80/60
Herstellen des Verbindungsdrahtes der AC-Last:
Streifen Sie die AC-Lastanschlussdrähte (3 Stück) für ca. 10 mm ab.
Kabelgröße des Akkus
35mm
/1AWG
2
35mm
/1AWG
2
Lastdrahtgröße
4mm
/11AWG
2
6mm
/9AWG
2
12
Sicherungsautomat
200A
200A
Sicherungsautomat
25A
40A
Ringklemme
RNB38-8S
RNB38-8S
Drehmoment
1.2N.M
1,2N.M
