3)

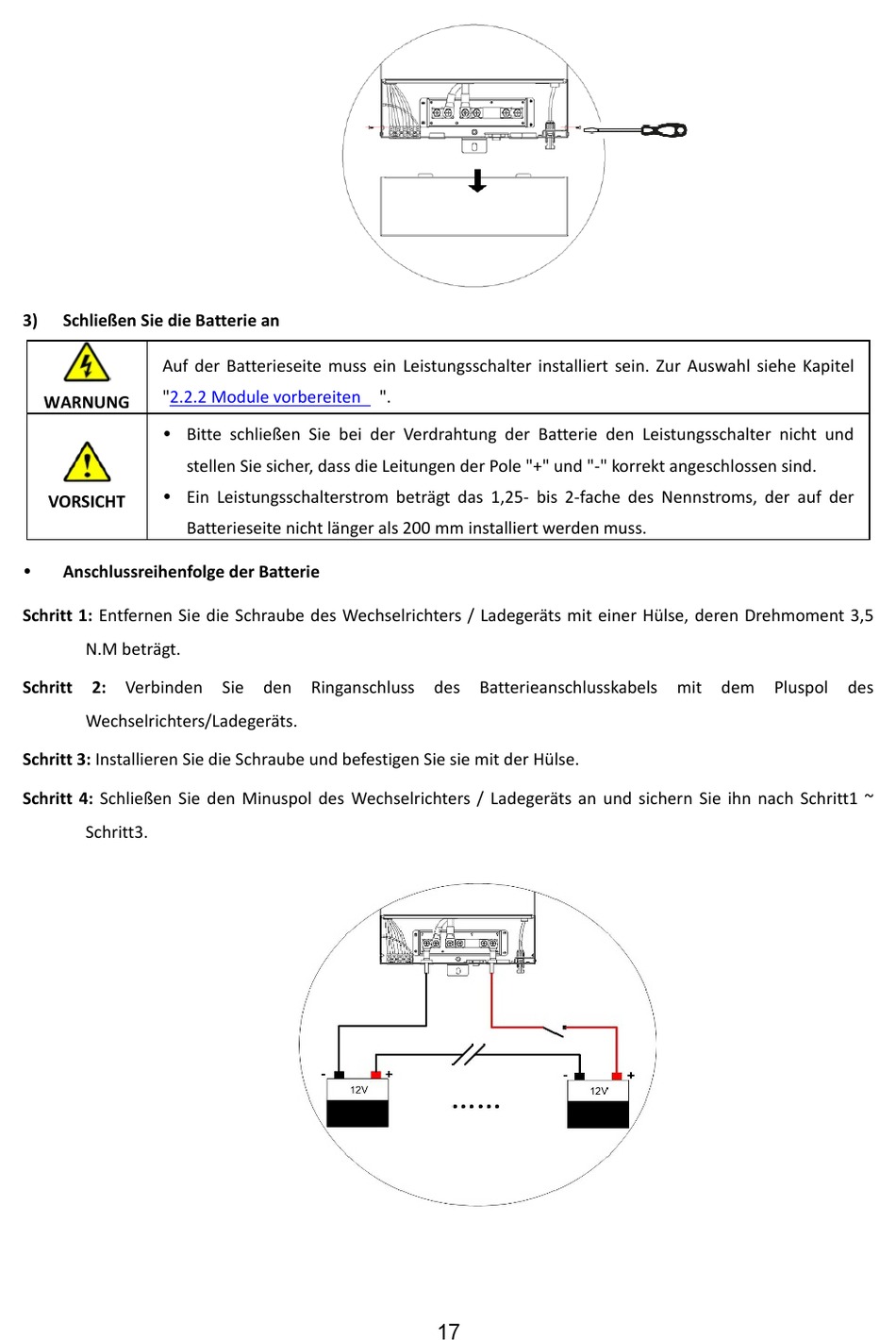

Schließen Sie die Batterie an
Auf der Batterieseite muss ein Leistungsschalter installiert sein. Zur Auswahl siehe Kapitel
"2.2.2 Module vorbereiten
WARNUNG
Bitte schließen Sie bei der Verdrahtung der Batterie den Leistungsschalter nicht und
stellen Sie sicher, dass die Leitungen der Pole "+" und "-" korrekt angeschlossen sind.
Ein Leistungsschalterstrom beträgt das 1,25- bis 2-fache des Nennstroms, der auf der
VORSICHT
Batterieseite nicht länger als 200 mm installiert werden muss.
Anschlussreihenfolge der Batterie
Schritt 1: Entfernen Sie die Schraube des Wechselrichters / Ladegeräts mit einer Hülse, deren Drehmoment 3,5
N.M beträgt.
Schritt
2: Verbinden Sie den Ringanschluss des Batterieanschlusskabels
Wechselrichters/Ladegeräts.
Schritt 3: Installieren Sie die Schraube und befestigen Sie sie mit der Hülse.
Schritt 4: Schließen Sie den Minuspol des Wechselrichters / Ladegeräts an und sichern Sie ihn nach Schritt1 ~
Schritt3.
".
17
