Die derzeit unterstützten BMS-Hersteller und die BMS-Parameter entnehmen Sie bitte der
Tabelle "BMS Lithium Battery Protocols & Fixed ID Table" oder wenden Sie sich an unsere
VORSICHT
technischen Support.

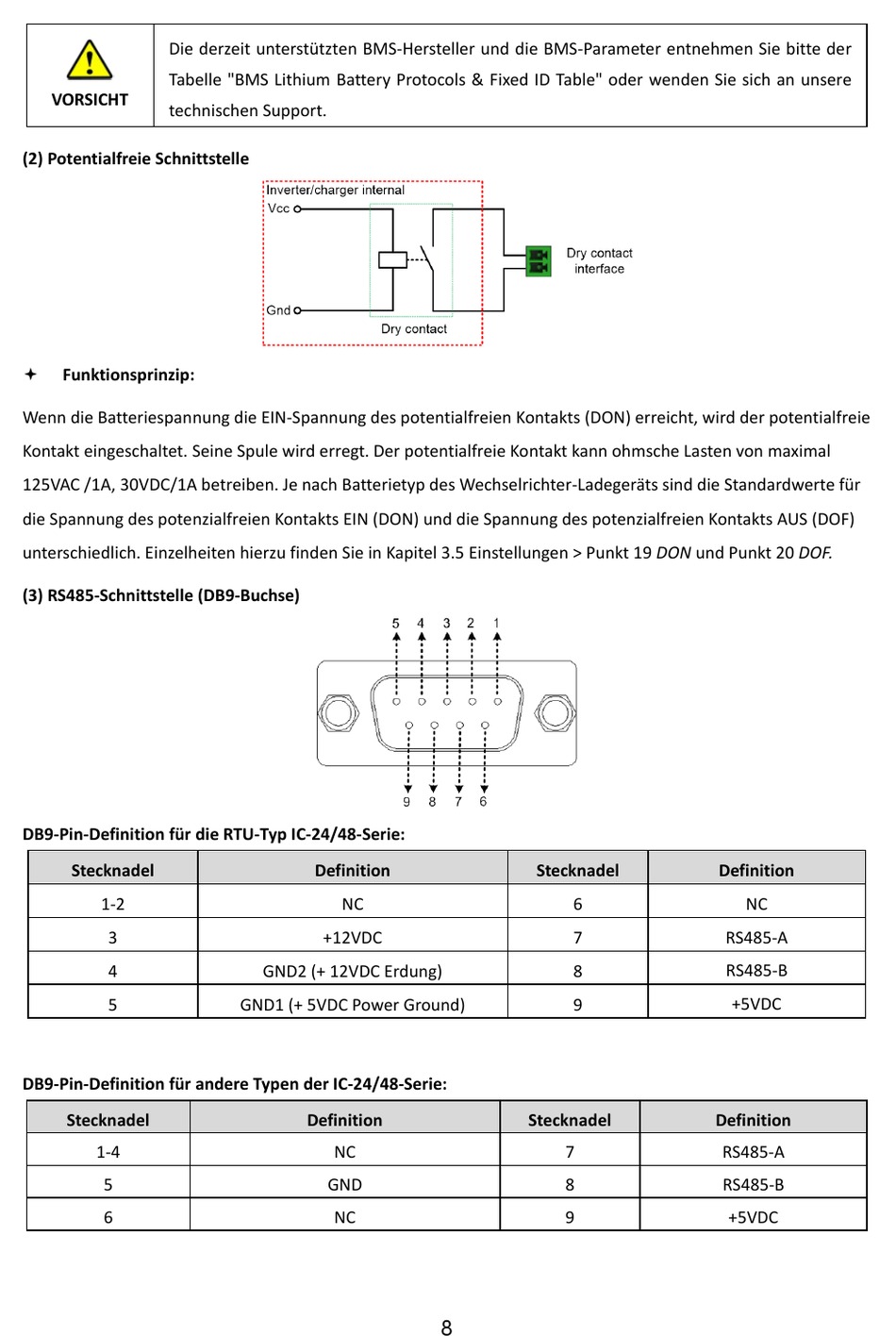

(2) Potentialfreie Schnittstelle
Funktionsprinzip:
Wenn die Batteriespannung die EIN-Spannung des potentialfreien Kontakts (DON) erreicht, wird der potentialfreie
Kontakt eingeschaltet. Seine Spule wird erregt. Der potentialfreie Kontakt kann ohmsche Lasten von maximal
125VAC /1A, 30VDC/1A betreiben. Je nach Batterietyp des Wechselrichter-Ladegeräts sind die Standardwerte für
die Spannung des potenzialfreien Kontakts EIN (DON) und die Spannung des potenzialfreien Kontakts AUS (DOF)
unterschiedlich. Einzelheiten hierzu finden Sie in Kapitel 3.5 Einstellungen > Punkt 19 DON und Punkt 20 DOF.
(3) RS485-Schnittstelle (DB9-Buchse)
DB9-Pin-Definition für die RTU-Typ IC-24/48-Serie:
Stecknadel
1-2
3
4
5
DB9-Pin-Definition für andere Typen der IC-24/48-Serie:
Stecknadel
1-4
5
6
Definition
NC
+12VDC
GND2 (+ 12VDC Erdung)
GND1 (+ 5VDC Power Ground)
Definition
NC
GND
NC
Stecknadel
6
7
8
9
Stecknadel
7
8
9
8
Definition
NC
RS485-A
RS485-B
+5VDC
Definition
RS485-A
RS485-B
+5VDC
