Einbauen der Tastaturbaugruppe

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
ANMERKUNG: Die Hauptplatine kann zusammen mit dem Kühlkörper eingebaut werden. So wird das Verfahren vereinfacht und die
thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper beibehalten.

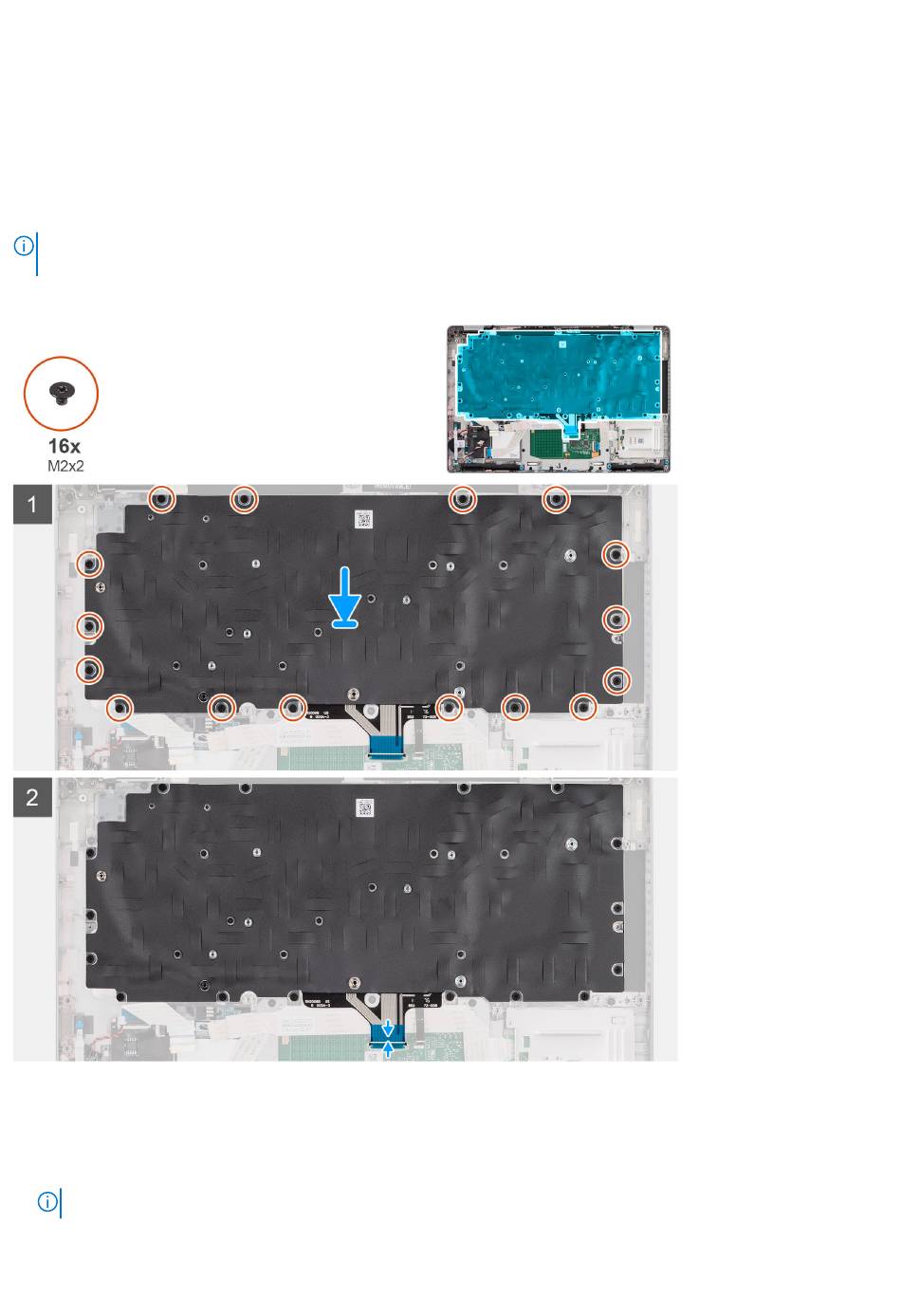

Die folgenden Abbildungen zeigen die Position der Tastaturbaugruppe und stellen das Installationsverfahren bildlich dar.
Schritte
1. Setzen Sie die Tastaturbaugruppe korrekt ausgerichtet auf die Handauflagenbaugruppe.
2. Bringen Sie die sechzehn Schrauben (M2x2) wieder an, mit denen die Tastaturbaugruppe an der Handauflage befestigt wird.
3. Verbinden Sie das Tastaturkabel und das Kabel für die Tastaturbeleuchtung mit den entsprechenden Anschlüssen auf dem Touchpad.
ANMERKUNG: Verbinden Sie bei Modellen mit USH-Modul das USH-Kabel mit der Tastaturhalterung.
