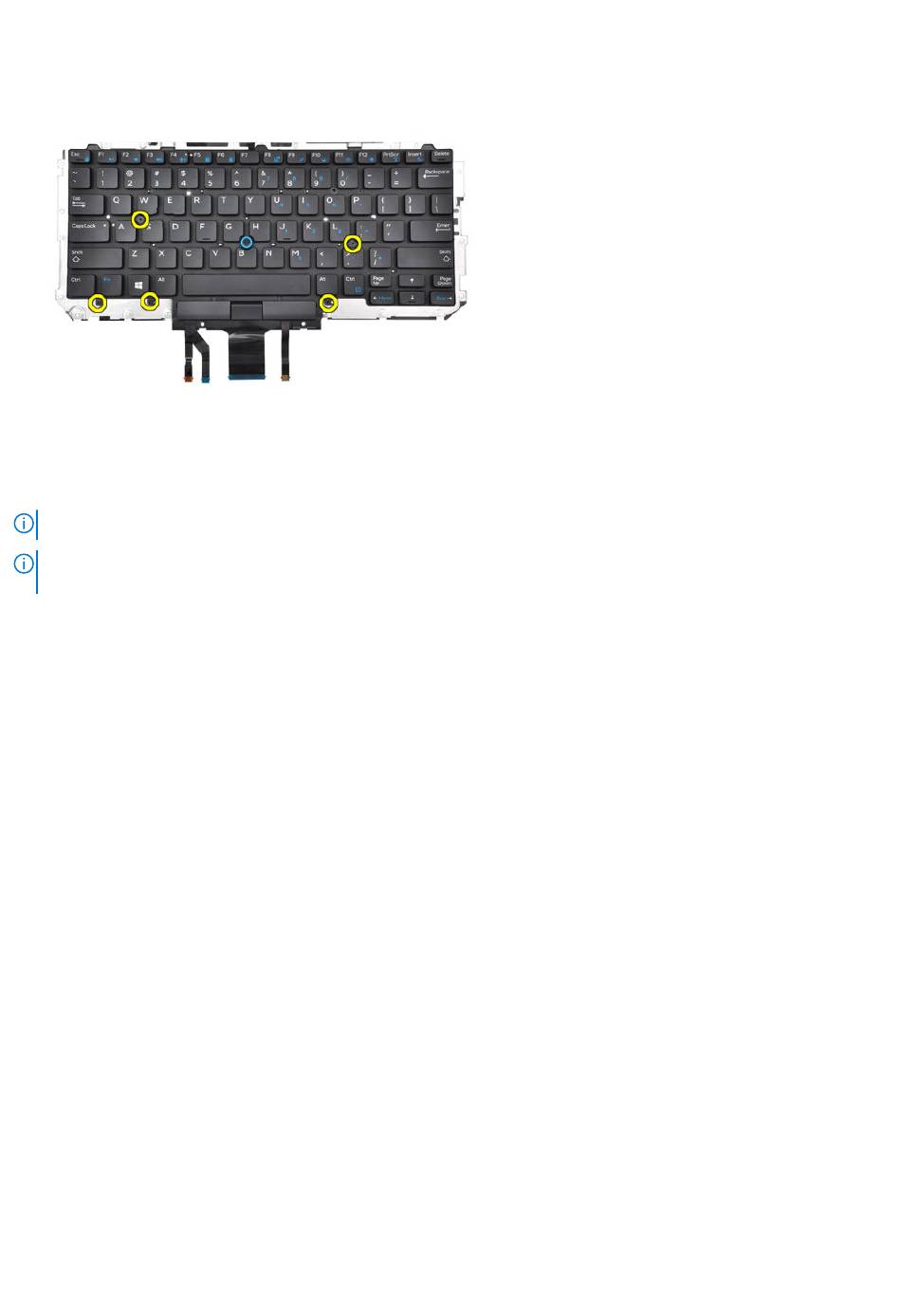

2. Ziehen Sie die fünf M2,0x2,0-Schrauben fest, um die Tastatur am Tastatur-Auflagefach zu befestigen.
3. Bauen Sie die
Tastaturbaugruppe
Einbauen der Tastaturbaugruppe
ANMERKUNG:
Die Tastatur und das Tastatur-Auflagefach werden zusammen als Tastaturbaugruppe bezeichnet.
ANMERKUNG:
Die Tastatur verfügt über mehrere Ausrichtpunkte an der Gitterseite, die zum Sichern und Einpassen in die
Ersatztastatur fest nach unten gedrückt werden müssen.
1. Richten Sie die Tastaturbaugruppe an den Schraubenhalterungen am Computer aus.
2. Ziehen Sie die M2.0 x 2,5-Schrauben fest, mit denen die Tastatur am Gehäuse befestigt wird.
3. Verbinden Sie das Tastaturkabel, das Kabel der USH-Platine (optional), das Kabel der Tastaturhintergrundbeleuchtung und das
Touchpad-Kabel mit den Anschlüssen auf der Touchpadtastenplatine.
4. Bauen Sie die
Systemplatine
5. Bauen Sie den
Kühlkörper
6. Setzen Sie die
WLAN-Karte
7. Setzen Sie die
WWAN-Karte
8. Setzen Sie die
PCIe-SSD-Karte
9. Bauen Sie das
Speichermodul
10. Schließen Sie das Batteriekabel am Anschluss an der Systemplatine an.
11. Bringen Sie die
Bodenabdeckung
12. Befolgen Sie die Anweisungen unter
Handballenauflage
Wiedereinbauen der Handballenstütze
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie folgende Komponenten:
a.
Bodenabdeckung
b.
Akku
c.
Speichermodul
d.
PCIe-SSD-Laufwerke
e.
WLAN-Karte
f.
WWAN-Karte
g.
Kühlkörperbaugruppe
ein.
ein.
ein.
ein.
ein.
ein.
ein.
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
Entfernen und Einbauen von Komponenten
49
