• Per evitare di danneggiare i pin, non rimuovere la copertura PnP salvo si stia
installando una CPU.
• Conservare il cappuccio per eventuali restituzioni del prodotto.
• La garanzia del prodotto non copre i danni ai pin della presa.
2. Sollevare la levetta di carico nella direzione indicata dalla freccia ad un anglo
di 135°.
3. Sollevare la placca di carico con il pollice e l'indice ad un angolo di 100º, poi
spingere la copertura PnP dalla placca di carico per rimuoverla.
4. Collocare la CPU sopra la presa, assicurandosi che il triangolo dorato si trovi
nell'angolo in basso a sinistra della presa. Il tasto di allineamento della presa
deve adattarsi alla dentellatura della CPU.
5. Chiudere la placca di carico, poi spingere la leva di carico finché scatta nella
linguetta di trattenimento.
3 Memoria di sistema
Questa scheda madre è provvista di quattro socket per moduli di memoria DIMM
(Dual Inline Memory Modules) DDR3 (Double Data Rate 3).
Un modulo DDR3 è delle stesse dimensioni fisiche di un DIMM DDR2, ma con diversa
dentellatura per evitarne l' installazione su socket per DIMM DDR2. I moduli DDR3
sono stati sviluppati per migliorare le prestazioni e ridurre il consumo di energia.

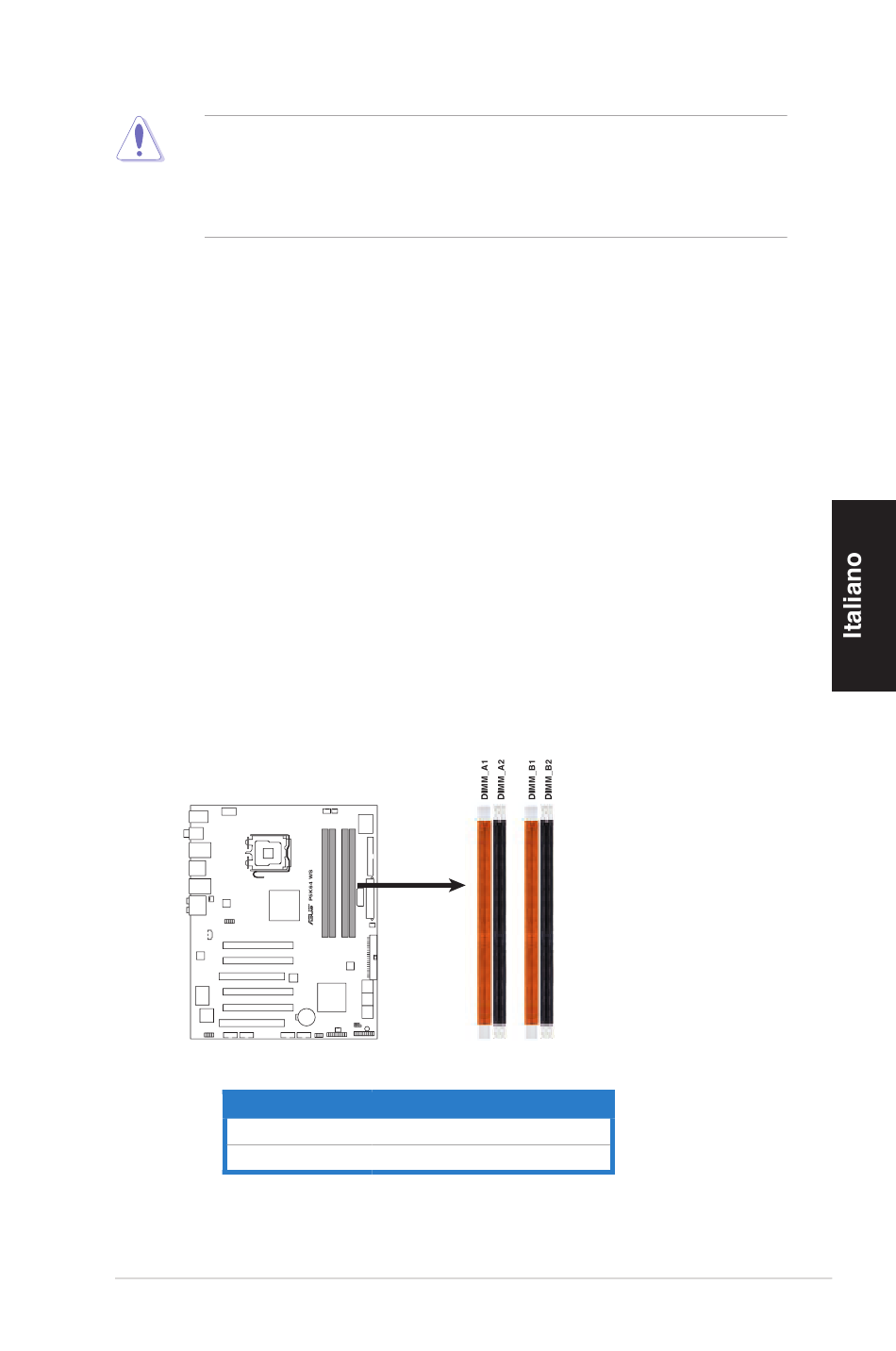

La figura illustra la posizione dei socket DIMM DDR3:
P5K64 WS 240-pin DDR3 DIMM Sockets
Canale
Canale A
Canale B
Prese
DIMM_A1 e DIMM_A2
DIMM_B1 e DIMM_B2
