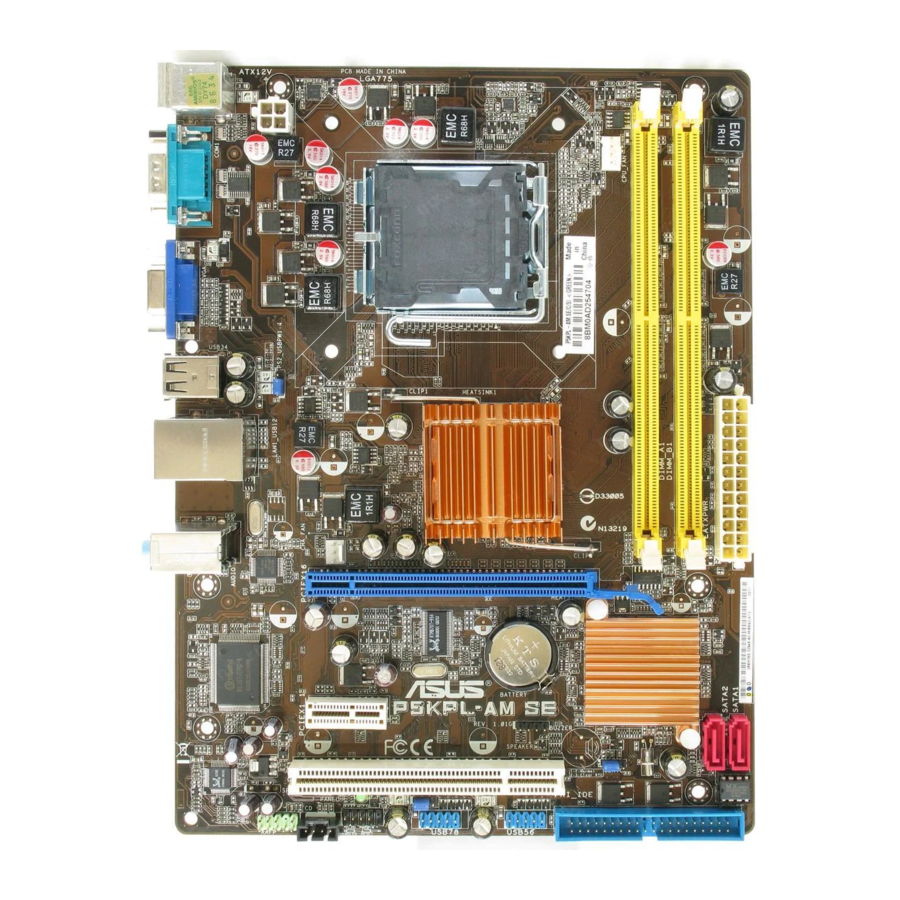

Asus P5KPL SE Handbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. P5KPL SE
  6. Handbuch
Asus P5KPL SE Handbuch

Asus P5KPL SE Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

P5KPL SE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus P5KPL SE

Inhaltszusammenfassung für Asus P5KPL SE

  • Seite 1 P5KPL SE...
  • Seite 2 Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................viii P5KPL SE Spezifikationsübersicht ............x Kapitel 1: Produkteinführung Willkommen! ................. 1-2 Paketinhalt ..................1-2 Sonderfunktionen ................ 1-2 1.3.1 Leistungsmerkmale des Produkts ........1-2 1.3.2 Innovative ASUS-Funktionen .......... 1-4 1.3.3...
  • Seite 4 Kapitel 2: BIOS-Setup Verwalten und Aktualisieren des BIOS ........2-2 2.1.1 Erstellen einer bootfähigen Diskette ....... 2-2 2.1.2 ASUS EZ Flash 2-Programm .......... 2-4 2.1.3 AFUDOS-Programm ............2-5 2.1.4 ASUS CrashFree BIOS 3-Programm ......2-7 2.1.5 ASUS Update-Programm ..........2-9 BIOS-Setupprogramm ...............
  • Seite 5 Boot Device Priority ............2-31 2.6.2 Boot Settings Configuration .......... 2-32 Security ................. 2-33 2.6.3 Tools-Menü ................. 2-35 2.7.1 ASUS EZ Flash 2 ............2-35 2.7.2 AI NET 2................ 2-36 2.8 Exit-Menü ..................2-37 Kapitel 3: Software- Unterstützung Installieren eines Betriebssystems ..........3-2 Support-DVD-Informationen ............

  • Seite 6: Erklärungen

    Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß...

  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 8: Über Dieses Handbuch

    An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software-Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in ASUS- Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind. Diese Dokumente gehören nicht zum Lieferumfang des Standardpakets.

  • Seite 9: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.
  • Seite 10 Next Generation 45nm-Prozessoren ® Unterstützt Intel E64MT-Technologie ® Unterstützt Enhanced Intel SpeedStep -Technologie (EIST) ® Eine Liste unterstützter Prozessoren finden Sie unter www.asus.com Chipsatz Northbridge: Intel ® Southbridge: Intel ICH7 ® Front Side Bus 1600 (Übertaktung)* / 1333 / 1066 / 800 MHz...

  • Seite 11: Unterstützte Betriebssysteme

    P5KPL SE S���������������������� S���������������������� Rücktafelanschlüsse 1 x PS/2-Tastaturanschluss 1 x PS/2-Mausanschluss 1 x parallele Schnittstelle 1 x COM-Anschluss 1 x LAN (RJ-45)-Anschluss 4 x USB 2.0-Anschlüsse 6-Kanal Audio-Anschlüsse Interne Anschlüsse 2 x USB 2.0-Anschlüsse unterstützen vier zusätzliche USB 2.0-Anschlüsse 1 x Diskettenlaufwerksanschluss 1 x IDE-Anschluss für zwei Geräte...
  • Seite 13 Dieses Kapitel beschreibt die Leistungsmerkmale des Motherboards und die unterstützten neuen Technologien. P��du�����f���u�g...

  • Seite 14: Willkommen

    Beschränkung gefährlicher Rohstoffe (Reduction of Certain Hazardous Substances, RoHS) der Europäischen Union. Dies entspricht dem Wunsch von ASUS, seine Produkte und deren Verpackung umweltbewusst und wiederverwertbar zu gestalten, um die Sicherheit der Kunden zu garantieren und den Einfluss auf die Umwelt so gering wie möglich zu halten.

  • Seite 15: Bereit Für Intel ® Core™2-Prozessoren

    PCI-Express-GB-LAN-Kontroller liefert Übertragungsgeschwindigkeiten bis zu 10x Schneller als die konventioneller 10/100/1000 Ethernet-Verbindungen. Bei Gigabit LAN handelt es sich um den neuesten Netzwerkstandard, ideal zum gemeinsamen Nutzen großer Datenmengen wie Video-, Audio- und Voice-Daten. Details siehe Seite 1-25. . ASUS P5KPL SE...

  • Seite 16: Innovative Asus-Funktionen

    Innovative ASUS-Funktionen Innovative ASUS-Funktionen ASUS Q-Fan-Technologie -Technologie Die ASUS Q-Fan-Technologie kann die Lüfterdrehzahl je nach der Systembelastung regeln, um einen ruhigen, kühlen und effizienten Betrieb sicherzustellen. Details siehe Seite 2-30. ASUS MyLogo2™ Mit dieser Funktion können Sie Ihr Lieblingsbild in ein 256-Farben-Startlogo verwandeln und damit Ihren Computer noch persönlicher gestalten.

  • Seite 17: Bevor Sie Beginnen

    Dies dient zur Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED SB_PWR P5KPL SE Ausgeschaltet Standy Eingeschaltet P5KPL SE Onboard-LED ASUS P5KPL SE...

  • Seite 18: Motherboard-Übersicht

    Rückseite des Computergehäuses, wie es unten abgebildet ist. 1.5.2 Schraubenlöcher Schraubenlöcher Stecken Sie sechs (6) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite auf die Rückseite des Computergehäuses legen P5KPL SE Kapitel 1: Produkteinführung...

  • Seite 19: Motherboard-Layout

    PCIEX1_2 Intel ® SPEAKER ICH7 PCIEX1_3 USB56 PCI1 SATA1 SATA3 SATA2 SATA4 PCI2 Lithium Cell BIOS CMOS Power ALC662 PCI3 SB_PWR USB78 SPDIF_OUT AAFP F_PANEL CLRTC Weitere Informationen zu den internen Anschlüssen und Rückseitenanschlüssen siehe Abschnitt 1.10 Anschlüsse. ASUS P5KPL SE...

  • Seite 20: Installieren Der Cpu

    Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS nimmt die Return Merchandise Authorization (RMA)- Anfrage nur an, wenn das Motherboard mit der Abdeckung am LGA775-Sockel geliefert wurde.
  • Seite 21 Pfeilrichtung bis zu einem Winkel von 135 Grad an. Heben Sie die Deckplatte mit dem Daumen und dem Zeigefinger bis zu einem Winkel von 100 Grad an (A). Drücken Sie die PnP-Abdeckung von der Deckplattenaussparung, um sie zu entfernen (B). Deckplatte ASUS P5KPL SE...
  • Seite 22 Ausrichtungsnase Legen Sie die CPU auf den Sockel. Richten Sie dabei das goldene Dreieck auf die untere linke Ecke des Sockels aus. Die Sockelausrichtungsnase muss in die CPU-Kerbe CPU-Kerbe einpassen. Goldenes Dreieckzeichen Machen Sie die Deckplatte zu (A) und drücken dann den Arretierhebel (B), bis er in den Halteriegel einrastet.

  • Seite 23: Installieren Des Cpu-Kühlkörpers Und Lüfters

    Druckstifte auf die Löcher am Motherboard ausgerichtet wurden. Druckstift Loch am Motherboard Richten Sie jeden Druckstift so aus, dass das enge Rillenende nach außen zeigt. (Das Bild zeigt die vergrößerte Rillenform an.) ASUS P5KPL SE 1-11...
  • Seite 24 Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss am Motherboard. CPU_FAN CPU FAN PWM CPU FAN IN CPU FAN PWR P5KPL SE P5KPL SE CPU-Lüfteranschluss Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden! Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen. 1-12 Kapitel 1: Produkteinführung...

  • Seite 25: Deinstallieren Des Cpu-Kühlkörpers Und Lüfters

    Anschluss am Motherboard. Drehen Sie jeden Druckstift gegen den Uhrzeigersinn. Ziehen Sie jeweils zwei Druckstifte diagonal nach oben heraus, um die Kühlkörper-Lüfter-Einheit von dem Motherboard zu lösen. Entfernen Sie vorsichtig die Kühlkörper/Lüftereinheit vom Motherboard. ASUS P5KPL SE 1-13...
  • Seite 26 Drehen Sie jeden Druckstift im Uhrzeigersinn, um eine richtige Ausrichtung bei Neuinstallation sicherzustellen. Enges Rillenende Das enge Rillenende sollte nach dem Zurücksetzen nach außen zeigen. (Das Bild zeigt die vergrößerte Rillenform an.) Für detaillierte Informationen zur CPU-Lüfterinstallation nehmen Sie bitte die Dokumentation aus dem CPU-Lüfterpaket zur Hand.

  • Seite 27: Systemspeicher

    240 Pole im Gegensatz zu einem 184-pol. DDR DIMM-Modul. DDR2 DIMM-Module sind anders gekerbt, so dass sie nicht in einen DDR DIMM- Steckplatz eingesteckt werden können. Die nachstehende Abbildung zeigt die Position der DDR2-DIMM-Steckplätze an: P5KPL SE P5KPL SE 240-pol. DDR2 DIMM-Steckplätze Kanal Steckplätze Kanal A DIMM_A1...

  • Seite 28: Speicherkonfigurationen

    1.7.2 Speicherkonfigurationen Speicherkonfigurationen Sie können 256MB, 512MB, 1GB und 2GB ungepufferte nicht-ECC DDR2 DIMMs 256MB, 512MB, 1GB und 2GB ungepufferte nicht-ECC DDR2 DIMMs in den DIMM-Steckplätzen installieren. • Sie können in Kanal A und Kanal B verschiedene Speichergrößen installieren. Das System bildet die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration ab.
  • Seite 29 · Century CENTURY 1G Hynix HY5PS12821AFP-Y5 · · Century CENTURY 1G Nanya NT5TU64M8AE-3C · · 512MB KINGBOX 512MB 667MHz KINGBOX EPD264082200-4 · · KINGBOX DDRII 1G 667MHz KINGBOX EPD264082200-4 · · (Fortsetzung auf der nächsten Seite) ASUS P5KPL SE 1-17...
  • Seite 30 DDR2 800 DIMM support Size Vendor Model Brand Component 512MB Kingston KVR800D2N5/512 Samsung K4T51083QC-ZCE7 · · 512MB Kingston KVR800D2N5/512 Promos V59C1512804QBF25S0054707PEBPA · · Kingston KVR800D2N5/1G Samsung K4T51083QC-ZCE7 · · Kingston KHX6400D2LL/1G Kingston Heat-Sink Package · · Kingston KVR800D2N5/1G Nanya NT5TU64M8BE-25C62321800CP ·...
  • Seite 31 B*: Unterstützt ein Modulpaar, das als Paar einer Dual Channel- Unterstützt ein Modulpaar, das als Paar einer Dual Channel- Speicherkonfiguration in die gelben Steckplätze gesteckt wird. Die aktuelle Liste qualifizierter Anbieter für DDR2-Speichermodule finden Sie DDR2-Speichermodule finden Sie finden Sie auf der ASUS-Webseite (www.asus.com). ASUS P5KPL SE 1-19...

  • Seite 32: Installieren Eines Dimms

    1.7.3 Installieren eines DIMMs Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das Motherboard als auch die Komponenten schwer beschädigt werden. Drücken Sie die Haltebügel nach DDR2 DIMM-Kerbe außen, um den DIMM-Steckplatz zu entriegeln.

  • Seite 33: Erweiterungssteckplätze

    Achten Sie darauf, dass bei Verwenden von PCI-Karten in IRQ-Sharings- Steckplätzen die Treiber die Option “IRQ gemeinsam verwenden” unterstützen oder die Karten keine IRQ-Zuweisung brauchen. Ansonsten kommt es zu Konflikten zwischen den beiden PCI-Gruppen, das System wird instabil und die Karte unbrauchbar. ASUS P5KPL SE 1-21...

  • Seite 34: Standard-Interruptzuweisungen

    1.8.3 Interruptzuweisungen Standard-Interruptzuweisungen Priorität Standardfunktion System-Timer Tastatur-Controller — — IRQ-Halter für PCI-Steuerung* Kommunikationsanschluss (COM1) Standard-IRQ-Halter für PCI-Steuerung* IRQ-Halter für PCI-Steuerung* Diskettenlaufwerks-Controller Druckeranschluss (LPT1) System-CMOS/Echtzeituhr Microsoft ACPI-konformes System IRQ-Halter für PCI-Steuerung* IRQ-Halter für PCI-Steuerung* PS/2-kompatibler Mausanschluss Numerischer Datenprozessor Primärer IDE-Kanal * Diese IRQs sind normalerweise für PCI-Geräte verfügbar. IRQ-Zuweisungen für dieses Motherboard PCI1 —.

  • Seite 35: Pci-Steckplätze

    Die Abbildung stellt eine in einem PCI Express x1-Steckplatz installierte Netzwerkkarte dar. 1.8.6 PCI Express x16- Steckplatz Das Motherboard unterstützt eine PCI Express x16-Grafikkarte. Die Abbildung stellt eine in einem PCI Express x16- Steckplatz installierte Grafikkarte dar. ASUS P5KPL SE 1-23...

  • Seite 36: Jumper

    P5KPL SE Normal Clear RTC (Default) P5KPL SE RTC RAM löschen • Sie müssen das RTC nicht löschen, wenn das System wegen Übertaktung hängt. Verwenden Sie die C.P.R. (CPU Parameter Recall)-Funktion, wenn ein Systemfehler wegen Übertaktung auftritt. Sie müssen nur das System ausschalten und neu starten, das BIOS stellt automatisch die Standardwerte für die Parametereinstellungen wieder her.

  • Seite 37: Rücktafelanschlüsse

    Kassettenrecordern, CD- oder DVD-Playern und anderen Audiogeräten. Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder Lautsprechern. In 4-Kanal- und 6-Kanalkonfigurationen wird dieser Anschluss zum Frontlautsprecherausgang. Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf. In 6-Kanal-Konfigurationen wird aus diesem Port Center/Bass. ASUS P5KPL SE 1-25...

  • Seite 38: Audio 2-, 4-, Oder 6-Kanal-Konfiguration

    Für die Funktionen der Audio-Ausgänge in 2, 4, oder 6-Kanal-Konfiguration beziehen Sie sich bitte auf die folgende Audio-Konfigurationstabelle. Audio 2-, 4-, oder 6-Kanal-Konfiguration Kopfhörer Anschluss 4-Kanal 6-Kanal 2-Kanal Hellblau Line In Hinterer Lautsprecherausgang Hinterer Lautsprecherausgang Hellgrün Line Out Front-Lautsprecher-ausgang Front-Lautsprecher-ausgang Rosa Mic In Mic In Mitte/Bass USB 2.0-Anschlüsse 1 und 2.

  • Seite 39: Interne Anschlüsse

    P5KPL SE Systemlautsprecher (4-pol. SPEAKER) Systemlautsprecher (4-pol. SPEAKER) Dieser 4-pol. Anschluss wird mit dem am Gehäuse befestigten System- Lautsprecher verbunden. Über diesen Lautsprecher hören Sie Systemsignale und Warntöne. SPEAKER P5KPL SE PIN 1 P5KPL SE Lautsprecherausgang ASUS P5KPL SE 1-27...

  • Seite 40: Ide-Anschluss

    Verwenden Sie für Ultra DMA 100/66/33 IDE-Geräte ein 80-adriges IDE- Kabel. Falls einer der Gerätejumper auf “Cable-select” eingestellt ist, müssen die anderen Gerätejumper ebenfalls so eingestellt werden. PRI_IDE P5KPL SE HINWEIS: Richten Sie die rote Markierung des Flachbandkabels auf PIN 1 aus. IDE-Anschluss P5KPL SE 1-28 Kapitel 1: Produkteinführung...
  • Seite 41 RSATA_RXP4 RSATA_TXN1 RSATA_TXN3 RSATA_TXN2 RSATA_TXN4 RSATA_TXP1 RSATA_TXP3 RSATA_TXP2 RSATA_TXP4 P5KPL SE SATA-Anschlüsse (ICH10R ® Rechtwinkliges Ende Verbinden Sie das rechtwinklige Ende des SATA-Signalkabels mit dem SATA-Gerät. Sie können auch das rechtwinklige Ende des SATA-Signalkabels mit dem integrierten SATA-Anschluss verbinden, um mechanische Konflikte mit großen Grafikkarten...
  • Seite 42 USB56 PIN 1 P5KPL SE USB78 PIN 1 P5KPL SE USB 2.0-Anschlüsse Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das Motherboard beschädigt! Das USB-Modul muss separat erworben werden. Audioanschluss für optische Laufwerke (4-pol. �D) Mit diesen Anschlüssen können Sie Stereo-Audiosignale von Quellen wie CD-ROM-Laufwerken, dem TV-Tuner, oder MPEG-Karten empfangen.
  • Seite 43 Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse! CPU_FAN CPU FAN PWM CPU FAN IN CPU FAN PWR P5KPL SE P5KPL SE CPU-Lüfteranschluss Nur der CPU-Lüfteranschluss unterstützt die Q-Fan-Funktion. ASUS P5KPL SE 1-31...
  • Seite 44 High Definition Audio verwenden möchten, stellen Sie das Element Front Panel Type im BIOS Setup auf [HD Audio] ein. Details siehe Abschnitt “2.4.4 Onboard Device Configuration” . Digitaler Audioanschluss (4-1 pol. SPDIF, für ASUS HDMI-Grafikkarten) Digitaler Audioanschluss (4-1 pol. SPDIF, für ASUS HDMI-Grafikkarten) Dieser Anschluss ist für einen zusätzlichen Sony/Philips Digital Interface (S/PDIF)-Anschluss vorgesehen.
  • Seite 45 +12 Volt +5 Volt +12 Volt Erde +3 Volt P5KPL SE ATX-Netzanschluss • Für ein komplett konfiguriertes System empfehlen wir ein Netzteil, welches die ATX 12 V-Spezifikation 2.0 (oder neuere Version) unterstützt und mindestens eine Leistung von 400 W liefern kann.
  • Seite 46 PWR BTN F_PANEL PIN 1 P5KPL SE HD_LED RESET P5KPL SE Systemtafelanschluss Systemstrom-LED (2-pol. PWR LED) PWR LED) • Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom-LED leuchtet, wenn Sie das System einschalten.

  • Seite 47: Bios-Setup

    Dieses Kapitel erklärt Ihnen, wie Sie die Systemeinstellungen über die BIOS- Setupmenüs ändern. Hier finden Sie auch ausführliche Beschreibungen der BIOS-Parameter. BIOS�Setup...

  • Seite 48: Verwalten Und Aktualisieren Des Bios

    Die folgenden Dienstprogramme helfen Ihnen, das Basic Input/Output System (BIOS)-Setup des Motherboards zu verwalten und zu aktualisieren. ASUS EZ Flash 2 (Aktualisiert das BIOS im DOS über eine Diskette/ einen USB-Speicherstick/ die Motherboard Support-DVD.) ASUS AFUDOS (Aktualisiert das BIOS über eine bootfähige Diskette im DOS-Modus.)
  • Seite 49 Rechtsklicken Sie auf Diskettenlaufwerk und klicken Sie auf Formatieren, um die Format 3 1/2 Floppy-Dialogbox anzuzeigen. d. Klicken Sie das Kästchen Eine MS-DOS Start-Diskette erstellen an. e. Klicken Sie auf Start. Kopieren Sie die originale oder aktuellste BIOS-Datei zu der bootfähigen Diskette. ASUS P5KPL SE...

  • Seite 50: Asus Ez Flash 2-Programm

    ASUS EZ Flash 2-Programm -Programm Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne langwierig von einer Diskette starten und ein auf DOS basierendes Programm verwenden zu müssen. EZ Flash 2 ist in der BIOS-Firmware integriert und kann durch Drücken von <Alt>...

  • Seite 51: Afudos-Programm

    Hauptdateiname Erweiterungsname Drücken Sie die <Eingabetaste>. Das Programm kopiert die vorliegende BIOS-Datei auf die Diskette. A:\>afudos /oOLDBIOS1.rom AMI Firmware Update Utility - Version 1.19(ASUS V2.07(03.11.24BB)) Copyright (C) 2002 American Megatrends, Inc. All rights reserved. Reading flash ..done Write to file..ok A:\> Nach dem Kopieren der vorliegenden BIOS-Datei kehrt das Programm zur DOS-Eingabeaufforderung zurück.

  • Seite 52: Aktualisieren Der Bios-Datei

    Aktualisieren der BIOS-Datei So aktualisieren Sie die BIOS-Datei mit Hilfe des AFUDOS-Programms: Besuchen Sie die ASUS-Website (www.asus.com), um die neueste BIOS- Datei für Ihr Motherboard herunterzuladen. Speichern Sie die BIOS-Datei auf eine bootfähige Diskette. Schreiben Sie den BIOS-Dateinamen auf ein Blatt Papier. Bei der DOS- Eingabeaufforderung müssen Sie den genauen BIOS-Dateinamen eingeben.

  • Seite 53: Asus Crashfree Bios 3-Programm

    2.1.4 ASUS CrashFree BIOS 3-Programm ASUS CrashFree BIOS 3-Programm ASUS CrashFree BIOS 3 ist ein Auto-Wiederherstellungs-Dienstprogramm, das Ihnen erlaubt, die BIOS-Datei wiederherzustellen, falls sie versagt oder während des Aktualisierungsvorgangs beschädigt wurde. Sie können eine beschädigte BIOS-Datei über die Motherboard Support-DVD oder eine Diskette/ einen USB- Speicherstick mit der aktuellen BIOS-Datei aktualisieren.

  • Seite 54: Wiederherstellen Des Bios Von Der Support-Dvd

    BIOS wird aktualisiert. Starten Sie das System nach der Aktualisierung neu. • ASUS CrashFree BIOS 3 wird nur von USB-Speichersticks im FAT 32/16- Format mit Einzelpartition unterstützt. Der Speicher sollte kleiner als 8GB sein. • Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet...

  • Seite 55: Asus Update-Programm

    2.1.5 ASUS Update-Programm Das ASUS Update-Programm gestattet Ihnen, das Motherboard BIOS in der Windows -Umgebung zu verwalten, zu speichern und zu aktualisieren. Mit dem ® ASUS Update-Programm können Sie: • die vorliegende BIOS-Datei speichern • die aktuellste BIOS-Datei vom Internet herunterladen •...

  • Seite 56: Aktualisieren Des Bios Über Das Internet

    So aktualisieren Sie das BIOS über das Internet: Starten Sie das ASUS Update-Programm unter Windows , indem Sie auf ® Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update-Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS über Wählen Sie die Ihnen das Internet aktualisieren aus am nächsten gelegene...

  • Seite 57: Aktualisieren Des Bios Über Eine Bios-Datei

    So aktualisieren Sie das BIOS über eine BIOS-Datei: Starten Sie das ASUS Update- Programm unter Windows , indem ® Sie auf Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update- Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS über eine Datei aktualisieren aus dem Pulldown-Menü...

  • Seite 58: Bios-Setupprogramm

    Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS- Datei für Ihr Motherboard herunterzuladen. 2-12 Kapitel 2: BIOS-Setup...

  • Seite 59: Bios-Menübildschirm

    In der unteren rechten Ecke eines Menübildschirms werden Navigationstasten für das jeweilige Menü angezeigt. Verwenden Sie diese Navigationstasten, um Elemente im Menü auszuwählen und die Einstellungen zu ändern. Manche Navigationstasten sind von Bildschirm zu Bildschirm verschieden. ASUS P5KPL SE 2-13...

  • Seite 60: Menüelemente

    2.2.4 Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente System Time [11:10:19] Use [ENTER], [TAB] System Date [Thu 03/27/2003] or [SHIFT-TAB] to Legacy Diskette A [1.44M, 3.5 in] select a field. für dieses Menü angezeigt. Wenn Sie z.B. Legacy Diskette B [Disabled] Use [+] or [-] to...

  • Seite 61: Main-Menü

    Hier können Sie den Typ des installierten Diskettenlaufwerks einstellen. Konfigurationsoptionen: �Disabled�� �360K, 5.25 in.�� �1.2M, 5.25 in.�� ��20K, 3.5 in.�� : [Disabled] [360K, 5.25 in.] [1.2M, 5.25 in.] [720K, 3.5 in.] [1.44M, 3.5 in.] [2.88M, 3.5 in.] ASUS P5KPL SE 2-15...

  • Seite 62: Primary Ide Master/Slave, Sata1~4

    2.3.4 Primary IDE Master/Slave, SATA1�4 SATA1�4 Das BIOS erkennt automatisch die vorhandenen IDE-Geräte, wenn Sie das BIOS- Setupprogramm aufrufen. Jedes IDE-Gerät hat jeweils ein Untermenü. Wählen Sie ein Gerät und drücken anschließend die <Eingabetaste>, um die Informationen zu dem IDE-Gerät anzeigen zu lassen. BIOS SETUP UTILITY Main Advanced...

  • Seite 63: Storage Configuration

    [Disabled] Deaktiviert den integrierten SATA- und PATA-Controller. [Compatible] Stellt alle SATA-Geräte auf den PATA-Modus ein. Damit können maximal vier (4) ATA-Geräte gleichzeitig benutzt werden: zwei PATA-Geräte und zwei SATA-Geräte. [Enhanced] Stellt alle SATA-Geräte auf den SATA-Modus ein. ASUS P5KPL SE 2-17...

  • Seite 64: System Information

    Enhanced Mode Support On [S-ATA] Stellt Serial ATA, Parallel ATA oder beide als Native-Modus ein. Konfigurationsoptionen: �S-ATA�P-ATA�� �S-ATA�� �P-ATA�� [S-ATA+P-ATA] [S-ATA] [P-ATA] IDE Detect Time Out [35] Hier können Sie den Zeitüberschreitungswert bei der Suche nach ATA/ATAPI- Geräten einstellen. Konfigurationsoptionen: �0�� �5�� �10�� �15�� �20�� �25�� �30�� �35�� 2.3.6 System Information Das Menü...

  • Seite 65: Advanced-Menü

    Hier können Sie die CPU-Übertaktungsoptionen auswählen, um eine gewünschte CPU-Frequenz zu bestimmen. Wählen Sie eine der voreingestellten Übertaktungskonfigurationsoptionen aus: �MANUAL�� �Auto�� �Overclock Profile�� [Test Mode] Das folgende Element wird nur angezeigt, wenn AI Overclocking auf [Manual] eingestellt ist. ASUS P5KPL SE 2-19...

  • Seite 66: Dram Frequency [Auto]

    CPU Frequency [XXX] Hier wird die Frequenz, die der Takt-Generator an den Systembus und PCI-Bus sendet, angezeigt. Der Wert dieses Elements wird vom BIOS automatisch ermittelt. Verwenden Sie die Taste <+> oder <->, um die CPU-Frequenz einzustellen. Sie können die gewünschte CPU-Frequenz auch mit den Nummerntasten eintippen. Der Wert kann 200 bis 600 betragen.
  • Seite 67 Hier können Sie die ICH Chipsatzspannung manuell festelegen oder zum sicheren Betrieb auf �Auto�� einstellen. Konfigurationsoptionen: �Auto�� �1.5V�� �1.6V�� Konfigurationsoptionen: �Auto�� �1.5V�� �1.6V�� VCore Over Voltage [Auto] Hier können Sie die Vcore-Überspannung manuell festelegen oder zum sicheren Betrieb auf [Auto] einstellen. Konfigurationsoptionen: �Auto�� ��50mv�� ��100mv�� ��150mv�� ASUS P5KPL SE 2-21...

  • Seite 68: Usb-Konfiguration

    2.4.2 USB-Konfiguration Die Elemente in diesem Menü gestatten Ihnen, die USB-verwandten Funktionen einzustellen. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. USB Configuration Options Options Module Version - 2.24.0-13.4 Disabled Enabled USB Devices Enabled: None USB Functions...

  • Seite 69: Cpu Ratio Setting [Auto]

    Aktiviert oder deaktiviert die Intel Vanderpool-Technologie, mit der mehrere ® Betriebssysteme und Anwendungen gleichzeitig auf verschiedenen Partitionen ausgeführt werden können. Durch diese Technologie kann ein System als mehrere virtuelle Systeme funktionieren. Konfigurationsoptionen: �Enabled�� �Disabled�� : [Enabled] [Disabled] ASUS P5KPL SE 2-23...

  • Seite 70: Chipset

    CPU TM function [Enabled] Aktiviert oder deaktiviert die Intel CPU Thermal Monitor (TM2)-Funktion, ® welche den Prozessor vor Überhitzung schützt. Wenn die Funktion aktiviert ist, werden CPU-Kernfrequenz und -Spannung reduziert, wenn Überhitzung droht. Konfigurationsoptionen: �Disabled�� �Enabled�� : [Disabled] [Enabled] Execute-Disable Bit Capability [Enabled] Aktiviert oder deaktiviert die Intel Execute Disable Bit-Funktion, mit der Ihr ®...
  • Seite 71 Hier können Sie den Audio-Controller festlegen. Konfigurationsoptionen: �Azalia�� [All Disabled] Front Panel Support Type [HD Audio] Hier können Sie den Modus des Fronttafelaudioanschlusses (AAFP) auf Legacy AC’9� oder High-Definition Audio einstellen, je nachdem, welcher Audiostandard vom Fronttafelmodul unterstützt wird. Konfigurationsoptionen: �AC9��� �HD Audio�� ASUS P5KPL SE 2-25...

  • Seite 72: Onboard Devices Configuration

    2.4.5 Onboard Devices �onfiguration Configure Win627DHG-A Super IO Chipset Onboard PCIEX GBE LAN_ Enable/Disable Onboard PCIE GbE LAN [Enabled] LAN Option ROM [Disabled] Serial Port1 Address [3F8/IRQ4] Parallel Port Address [378] Parallel Port Mode [ECP] ECP Mode DMA Channel [DMA3] Parallel Port IRQ [IRQ7] Onboard PCIE GbE LAN [Enabled] Aktiviert oder deaktiviert den integrierten PCIE GbE LAN Controller.

  • Seite 73: Pci Pnp

    Konfigurationsoptionen: �No�� �Yes�� Palette Snooping [Disabled] Wenn Sie [Enabled] wählen, dann teilt die Pallete Snooping-Funktion den PCI- Geräten mit, dass eine ISA-Grafikkarte in dem System installiert ist, damit diese Karte richtig funktionieren kann. Konfigurationsoptionen: �Disabled�� �Enabled�� ASUS P5KPL SE 2-27...

  • Seite 74: Power-Menü

    IRQ-xx assigned to [PCI Device] Wenn Sie �PCI Device�� wählen, wird der spezifische IRQ für die Verwendung von PCI/PnP-Geräten freigehalten. Wenn Sie [Reserved] wählen, dann wird dieser IRQ für alte ISA-Geräte reserviert. Konfigurationsoptionen: �PCI Device�� �Reserved�� P�w��-M��� Die Elemente im Power-Menü gestatten Ihnen, die Einstellungen für das ACPI und APM (Advanced Power Management) zu ändern.

  • Seite 75: Acpi Apic Support

    Power On By PS/2 Keyboard [Disabled] Hier können Sie festlegen, ob das System sich durch bestimmte Tasten an der Tastatur einschalten lässt. Diese Funktion benötigt eine ATX-Stromversorgung, die mindestens 1A auf der +5VSB-Leitung ausweist. Konfigurationsoptionen: �Disabled�� �Space Bar�� �Ctrl-Esc�� �Power Key�� ASUS P5KPL SE 2-29...

  • Seite 76: Hardware Monitor

    Power On By PS/2 Mouse [Disabled] Bei Einstellung auf [Enabled] können Sie das System über eine PS/2-Maus einschalten. Diese Funktion benötigt eine ATX-Stromversorgung, die mindestens 1A auf der �5VSB-Leitung ausweist. Konfigurationsoptionen: �Disabled�� �Enabled�� 2.5.5 Hardware Monitor Hardware Monitor CPU Temperature CPU Temperature [44ºC/111ºF] MB Temperature...

  • Seite 77: Boot-Menü

    Anzahl der auf diesem Bildschirm angezeigten Geräte hängt von der Anzahl der in Enter Go to Sub-screen diesem System installierten Geräte ab. General Help Save and Exit Konfigurationsoptionen: �xxxxx Drive�� �Disabled�� : [xxxxx Drive] [Disabled] Exit ASUS P5KPL SE 2-31...

  • Seite 78: Boot Settings Configuration

    Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: �Disabled�� �Enabled�� Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo™ 2-Funktion zu verwenden. Add On ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen.

  • Seite 79: Security

    Wenn Sie Ihr BIOS-Kennwort vergessen, können Sie es löschen, indem Sie das CMOS Real Time Clock (RTC)-RAM löschen. Siehe Abschnitt 1.9 “Jumper”. Nachdem Sie ein Supervisor-Kennwort eingerichtet haben, werden die anderen Elemente angezeigt, damit Sie die anderen Sicherheitseinstellungen ändern können. ASUS P5KPL SE 2-33...

  • Seite 80: Change User Password

    Security Settings <Enter> to change password. <Enter> again to Supervisor Password : Installed disabled password. User Password : Not Installed Change Supervisor Password User Access Level [Full Access] Change User Password Clear User Password Password Check [Setup] Select Screen Select Item Change Option User Access Level [Full Access] General Help...

  • Seite 81: Tools-Menü

    Exit 2.7.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Details seihe Seite 2-4, Abschnitt 2.1.2.

  • Seite 82: Ai Net 2

    2.7.2 AI NET 2 BIOS SETUP UTILITY Tools AI NET 2 Check Realtek LAN Pair Status Length cable during POST. It will take 3 to 10 seconds to diagnose Check Realtek LAN cable [Disabled] LAN cable. Check Realtek LAN cable [Disabled] Aktiviert oder deaktiviert die Überprüfung der Realtek LAN-Kabel während des Power-On Self-Test (POST).

  • Seite 83: Exit-Menü

    Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie [Ok], um die Standardwerte zu laden. Wählen Sie [Exit & Save Changes] oder ändern Sie andere Punkte, bevor Sie die Werte in das beständige RAM speichern. ASUS P5KPL SE 2-37...
  • Seite 84 2-38 Kapitel 2: BIOS-Setup...
  • Seite 85 Dieses Kapitel beschreibt den Inhalt der Support-DVD, die dem Motherboard- Paket beigelegt ist. Software� U���������u�g...

  • Seite 86: Kapitel 3: Software-Unterstützung

    Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). 3.2.1 Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü...

  • Seite 87: Drivers-Menü

    Drivers-Menü Das Drivers-Menü zeigt die verfügbaren Gerätetreiber, wenn das System installierte Geräte erkennt. Installieren Sie die nötigen Treiber, um die Geräte zu aktivieren. ASUS InstAll-Installation Wizard for Anti-Virus Drivers Utility Installiert alle Treiber über den Installationsassistenten. Norton Internet Security 2008 Installiert Norton Internet Security 2008.

  • Seite 88: Utilities-Menü

    ASUS InstAll-Installation Wizard for Utilities Installiert alle Anwendungen mit Hilfe des Installationsassistenten. ASUS Update Das ASUS Update-Hilfsprogramm gestattet Ihnen, das Motherboard-BIOS in der Windows -Umgebung zu aktualisieren. Dieses Hilfsprogramm benötigt eine Internet- ® verbindung, entweder durch ein Netzwerk oder einen Internet Service Provider (ISP).
  • Seite 89 Multimediatechnologie, die Grafik und Sound von Computern verbessert. DirectX ® verbessert die Multimediafunktionen Ihres Computers, so dass Sie TV-Programme und Filme genießen, Videos bearbeiten oder die neuesten Spiele ausführen können. Für Updates besuchen Sie bitte die Microsoft-Webseite (www.microsoft.com). ASUS P5QPL-VM...

  • Seite 90: Manual-Menü

    (PDF) vor. Installieren Sie zuerst Adobe Acrobat Reader aus dem Menü ® ® Utilities bevor Sie diese Handbuchdatei öffnen. 3.2.5 ASUS Kontaktdaten Klicken Sie auf den Tab Contact, um die ASUS Kontaktinformationen anzuzeigen. Sie finden diese Informationen auch auf der ersten Innenseite der Benutzeranleitung. Kapitel 3: Software-Unterstützung...
  • Seite 91 Der Anhang beschreibt die CPU- Eigenschaften und die vom Motherboard unterstützten Technologien �P��Eigenschaften...

  • Seite 92: Intel ® Em64T

    ® Prozessoren unter 32-Bit Betriebssystemen. • Das Motherboard-BIOS unterstützt EM64T. Sie können die neueste Bios-Version auf der ASUS Webseite (www.asus.com/support/download/) herunterladen, wenn Sie Ihr BIOS aktualisieren wollen. Details siehe Kapitel 2. • Für mehr Informationen über die EM64T-Funktion besuchen Sie bitte www.

  • Seite 93: Benutzen Der Eist

    Desktop” oder “immer” an. Klicken Sie übernehmen und dann 10. Schließen Sie das Anzeigeeigenschaften-Fenster. Nachdem Sie das Energieverbrauchsschema eingestellt haben, wird die interne Prozessortaktfrequenz etwas verringert, wenn die Prozessorauslastung gering ist. Die Bildschirmanzeigen und Vorgänge können sich bei verschiedenen Betriebssystemen unterscheiden. ASUS P5KPL-C/1600...

  • Seite 94: Intel ® Hyper-Threading-Technologie

    �.3 Intel Hyper�Threading�Technologie ® • Das Motherboard unterstützt Intel Pentium 4 LGA775 Prozessoren mit ® ® Hyper-Threading-Technologie. • Die Hyper-Threading-Technologie wird nur von Windows XP/2003 Server ® und Linux 2.4.x (Kernel) und neueren Versionen unterstützt. Unter Linux benutzen Sie bitte den Hyper-Threading-Compiler, um den Code zu kompilieren.
