U3286

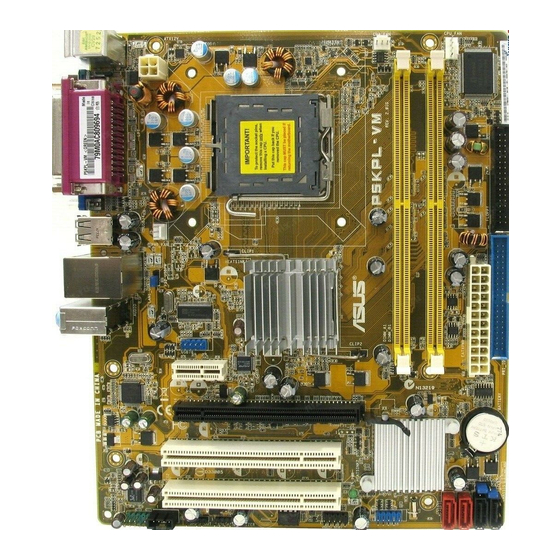

P5KPL-VM
Quick Start Guide
First Edition V1 Published July 2007
Copyright © 2007 ASUSTeK COMPUTER INC. All Rights Reserved.
15G0638790K0

Werbung

loading

Inhaltszusammenfassung für Asus P5KPL-VM

  • Seite 1 U3286 P5KPL-VM Quick Start Guide First Edition V1 Published July 2007 Copyright © 2007 ASUSTeK COMPUTER INC. All Rights Reserved. 15G0638790K0...
  • Seite 2 1. Pressez le levier avec votre pouce (A) et déplacez-le vers la gauche (B) jusqu’à ce qu’il soit libéré de son onglet de rétention. Capuchon PnP Languette de retenue Levier de chargement Ce côté du boîtier cam doit être face à vous. ASUS P5KPL-VM...
  • Seite 3 • Installez toujours des DIMMs avec une latence CAS identique. Pour obtenir une compatibilité optimale, il vous est recommandé de vous équiper des modules de mémoire auprès du même vendeur. • Lors de l’installation de deux modules mémoired’�� �o, le système peut Lors de l’installation de deux modules mémoired’�� �o, le système peut détecter moins de 3 �o de modules mémoire en raison de l’allocation d’espace pour d’autres fonctions critiques du système. Cette limitation ne concerne que les systèmes utilisant Windows XP 3��-bits puisque cette OS ne supporte pas le mode PAE (Physical Address Extension). • Il est recommandé d’installer moins de 3�o de mémoire système lors de l’utilisation d’un système d’exploitation Windows XP 3�� bits. • Cette carte mère ne supporte pas les modules de mémoire faits de puces de 1��8 Mo ou double face x16. Canal Emplacements DIMM_A1 Canal A DIMM_B1 Canal B ASUS P5KPL-VM...
  • Seite 4 BIOS. Au prompt DOS, tapez afudos /i<filename.rom> et appuyez sur <Entrée>. Redémarrez le système lorsque la mise à jour est terminée. Pour mettre à jour le BIOS avec ASUS EZ Flash 2: Démarrez le système et appuyez sur <Alt> + <F2> lors du POST pour lancer EZ Flash 2. Insérez une disquette contenant la dernière version de BIOS. EZ Flash 2 performe la procédure de mise à...
  • Seite 5: Motherboard-Layout

    Prozessor im 775-Land-Paket ® zu installieren. Drücken Sie den Arretierhebel mit Ihrem Daumen (A) und schieben Sie ihn nach links (B), bis er vom Halteriegel losgelassen wird. PnP-Kappe Halteriegel Ladehebel Diese Seite der Cam-Box sollte zu Ihnen zeigen. ASUS P5KPL-VM...
  • Seite 6 3GB Systemspeicher zu installieren. • Dieses Motherboard unterstützt keine Module, die auf 12�Mb Chips Dieses Motherboard unterstützt keine Module, die auf 12�Mb Chips basieren, bzw. keine doppelseitigen x16 Module. . Kanal Steckplätze Kanal A DIMM_A1 Kanal B DIMM_B1 ASUS P5KPL-VM...
  • Seite 7: Bios-Informationen

    Sie dann die <Eingabetaste>. Starten Sie das System neu, wenn die Aktualisierung beendet ist. So aktualisieren Sie das BIOS mit ASUS EZ Flash 2: Starten Sie das System und drücken Sie <Alt> + <F2> während des POST, um EZ Flash 2 zu starten.
  • Seite 8 Premere la levetta di carico con il pollice (A), poi spostarla e sinistra (B) finché è liberata dalla linguetta di trattenimento. Copertura PnP Linguetta di trattenimento Levetta di carico Questo lato del modulo deve essere rivolto verso sé stessi. ASUS P5KPL-VM...
  • Seite 9 Questa scheda madre non supporta moduli di memoria composti da Questa scheda madre non supporta moduli di memoria composti da moduli di capacità 128 Mb oppure moduli a doppia faccia x16. . Canale doppio Prese DIMM_A1 Coppia A DIMM_B1 Coppia B ASUS P5KPL-VM...
  • Seite 10 Al prompt di DOS, scrivere: afudos /i<filename.rom> poi premere il tasto Enter / Invio. Riavviare il sistema quando l’aggiornamento è completato. Per aggiornare il BIOS con ASUS EZ Flash 2: Avviare il sistema e premere <Alt>+<F2> durante il POST per avviare EZ Flash 2.
  • Seite 11 Pulse sobre la palanca con su dedo pulgar (A), moviendo ésta a la izquierda (B) hasta que sea liberada de la pestaña de retención. Tapa PnP Pestaña de retención Palanca de carga Este lado de la caja cam debería mirar hacia usted. ASUS P5KPL-VM...
  • Seite 12 Esta placa base no admite módulos de memoria hechos de 12�Mb chips Esta placa base no admite módulos de memoria hechos de 12�Mb chips ni de doble cara x16. . Modo de canal dual Zócalos DIMM_A1 Par A Par B DIMM_B1 ASUS P5KPL-VM...
  • Seite 13 Enter. Reinicie el sistema cuando la actualización haya sido completada. Para actualizar la BIOS con ASUS EZ Flash 2: Inicie el sistema y presione <Alt>+<F2> durante el proceso POST y ejecutar EZ Flash 2. Inserte un diskette con un archivo BIOS actualizado. EZ Flash 2 realizará...
  • Seite 14 SPDIF_OUT BIOS SPEAKER USB56 F_PANEL +HD LED RESET Установка процессора Для установки процессора Intel в корпусе 775-land выполните ® следущее. 1. Нажмите на удерживающий рычаг большим пальцем (А), затем перемещайте его влево (В) до тех пор, пока он не высвободится из- под фиксирующего язычка. Отметка PnP Фиксирующий язычок Удерживающий рычаг Эта сторона должна быть обращена к устанавливающему. ASUS P5KPL-VM...
  • Seite 15 резервируется для других функций. Это ограничение появляется в ОС Windows XP 32-бит, которая не поддерживает ® PAE. • При использовании 32-битной windows XP мы рекомендуем установить менее 3 Гб системной памяти. • Эта материнская плата не поддерживает модули памяти объемом Эта материнская плата не поддерживает модули памяти объемом 128 Мб, так же как и 2x-сторонние 16x-чиповые модули памяти. . Канал Разъемы Канал A DIMM_A1 Канал B DIMM_B1 ASUS P5KPL-VM...
  • Seite 16 последнюю версию ОС и соответствующие обновления для расширенных функций вашего оборудования. Компакт-диск, поставляемый вместе с материнской платой содержит полезное программное обреспечение и различные драйвера, которые расширяют функции материнской платы. Для использования компакт-диска, вставьте его в привод CD-ROM. Если Автозапуск включен на вашем компьютере, отобразится экран приветствия и меню установки. Если экран приветствия не появился автоматически, найдите и дважды щелкните на файле ASSETUP.EXE в папке BIN для отображения меню. ASUS P5KPL-VM...
  • Seite 17 Exerça pressão sobre a alavanca com o seu polegar (A) e de seguida mova-a para a esquerda (B) até ficar liberta da patilha de fixação. Tampa PnP Patilha de fixação Alavanca Este lado da “cam box” deve ficar voltada para si. ASUS P5KPL-VM...
  • Seite 18 • Instale sempre DIMMs com a mesma latência CAS. Para uma óptima compatibilidade, recomendamos-lhe a obtenção de módulos de memória junto do mesmo vendedor. Visite o web site da ASUS para consultar a lista de Vendedores Aprovados. • Se instalar dois módulos de memória de 2 GB, o sistema pode apenas Se instalar dois módulos de memória de 2 GB, o sistema pode apenas...
  • Seite 19 Enter. Reinicie o sistema após conclusão da actualização. Para actualizar a BIOS com o ASUS EZ Flash 2: Proceda ao arranque do sistema e prima <Alt>+<F2> durante a rotina POST para abrir o EZ Flash 2. Introduza uma disquete que contenha o mais recente ficheiro da BIOS.
  • Seite 20 ® 775-land. Naciśnij kciukiem (A) dźwignię ładowania, a następnie przesuń ją w lewo (B), aż do jej zwolnienia z zatrzasku mocującego. Pokrywka PnP Zatrzask podtrzymujący Dźwignia ładowania Ta strona obudowy mimośrodowej powinna być skierowana do użytkownika. ASUS P5KPL-VM...
  • Seite 21 Windows XP 3�� bits. • Cette carte m�re ne supporte pas les modules de m�moire faits de puces de 1��8 Mo ou double face ��16. Podwójny kanał Gniazda Para A DIMM_A1 DIMM_B1 Para B ASUS P5KPL-VM...
  • Seite 22 DOS, wpisz afudos /i<filename> i naciśnij Enter. Po zakończeniu aktualizacji uruchom ponownie system. Aby zaktualizować BIOS poprzez ASUS EZ Flash 2: Uruchom system i naciśnij <Alt>+<F2> podczas testu POST w celu uruchomienia EZ Flash 2. Włóż do napędu dyskietkę zawierająca najnowszy plik BIOS. EZ Flash 2 przeprowadzi proces aktualizacji BIOS i po zakończeniu automatycznie ponownie...
  • Seite 23 775 postupujte podle níže uvedených ® kroků. Prstem zatlačte na zajišťovací páčku (A – load lever) , poté páčku odtlačte doleva (B), dokud se neuvolní z drážky. Víčko PnP Zajišťovací jazýček Zaváděcí páčka Tato strana skříňky procesoru musí směřovat k vám. ASUS P5KPL-VM...
  • Seite 24 Při používání 32bitového operačního systému Windows XP doporučujeme nainstalovat méně než 3 GB celkové operační paměti. • Tato základní deska nepodporuje 128MB paměťové moduly nebo dvoustranné x 16 paměťové moduly. Dvojkanálový Patice Kanál A DIMM_A1 DIMM_B1 Kanál B ASUS P5KPL-VM...
  • Seite 25 Pokud budete mít systémové potíže, nebo pokud bude systém nestabilní po změně nastavení, můžete obnovit standardní nastavení. Detailní informace o BIOSu naleznete v kapitole 2. Aktualizace BIOSu lze stáhnout na internetových stránkách ASUS (www. asus.cz, www.asus.com). Vstup do nastavení (Setup) při startu počítače: Pokud chcete nastavení...
  • Seite 26 Intel ICH7 PLED PWRBTN CLRTC PCI2 CHASSIS SB_PWR ALC662 F_PANEL AAFP SPDIF_OUT BIOS SPEAKER USB56 F_PANEL +HD LED RESET A CPU beszerelése Az Intel processzor (CPU) beszereléséhez kövesse az alábbi lépéseket: ® 1. Nyomja le a rögzítőkart a hüvelykujjával (A), majd mozdítsa el balra (B), hogy kiszabaduljon a rögzítőfül alól. Védősapka Rögzítőfül Rögzítőkar Ebből az irányból végezze el a műveleteket. ASUS P5KPL-VM...
  • Seite 27 • Azt ajánljuk, hogy kevesebb, mint 3GB teljes rendszermemóriát telepítsen a 32-bit Windows XP operációs rendszer alkalmazása esetén. • Ez az alaplap nem támogatja a 12�Mbit chipekkel szerelt és a kétoldalas Ez az alaplap nem támogatja a 12�Mbit chipekkel szerelt és a kétoldalas x16 típusú memóriamodulokat. . Kétcsatornás Foglalatok DIMM_A1 A. pár B. pár DIMM_B1 ASUS P5KPL-VM...
  • Seite 28 értékeket (Load BIOS/Setup Defaults). A BIOS Setup részletes leírását a Felhasználói kézikönyv 2. fejezetében találja. Az elérhető BIOS frissítésekhez látogassa meg az ASUS weboldalát: www. asus.com. Belépés a BIOS Setup-ba rendszerinduláskor: Nyomja meg a <Delete> gombot a rendszer indulásakor POST (Power-On Self Test – Induláskori Önellenőrzés) közben. Ha nem nyomja meg a <Delete> gombot, a POST folytatja tesztelési eljárásait, és elindul az operációs rendszer.
  • Seite 29 +HD LED RESET Инсталиране на процесора Следвайте тези упътвания, за да инсталирате процесор Intel в пакет 775-Land. ® Натиснете лоста за зареждане с палец (A), след това го преместете наляво (B), докато държачът се освободи. PnP тапа Държач Лост за зареждане Тази страна на процесора трябва да е обърната към вас. ASUS P5KPL-VM...
  • Seite 30 адрес). • Препоръчва се да инсталирате по-малко от 3GB системна памет общо, когато ползвате 32-битовата операционна система Windows • Тази дънна платка не поддържа модули памет, съставени от Тази дънна платка не поддържа модули памет, съставени от 128 Mb чипове или двустранни x16 модули памет. Двуканалелен Сокети Канал DIMM_A1 Канал DIMM_B1 ASUS P5KPL-VM...
  • Seite 31 Когато дисковата операционна система ви напомни, напишете afudos /i<filename> и натиснете Enter. Когато ъпдейтването приключи, презаредете системата. За да ъпдействате BIOS с ASUS EZ Flash 2: Заредете и стартирайте системата и натиснете <Alt>+<F2> по време на POST, за да стартирате...
  • Seite 32 Urmaţi aceşti paşi pentru a instala un procesor Intel în pachetul ® 775-land. 1. Apăsaţi cu degetul mare pârghia de încărcare (A), apoi deplasaţi- o către stânga (B), pănă când este eliberată din butonul de reţinere. Capac PnP Buton de reţinere Pârghie de încărcaree Această parte a carcasei trebuie să fie orientată către dumneavoastră. ASUS P5KPL-VM...
  • Seite 33 Această p�acă de bază nu suportă modu�e de memorie formate din cipuri de Această p�acă de bază nu suportă modu�e de memorie formate din cipuri de 128Mb sau modu�e de memorie doub�e sided x16. Canal dual Sockets Perechea A DIMM_A1 Perechea B DIMM_B1 ASUS P5KPL-VM...
  • Seite 34 Porniţi sistemul şi apăsaţi <Alt>+<F2> în timpul POST pentru a lansa EZ Flash 2. Introduceţi o dischetă ce conţine ultima variantă de fişier BIOS. EZ Flash 2 execută procesul de actualizare al BIOS-ului şi reporneşte automat sistemul când procesul s-a încheiat. Pentru a recupera BIOS-ul cu ajutorul CrashFree BIOS 3: Porniţi sistemul. Dacă BIOS-ul este corupt, utilitarul de autorecuperare CrashFree BIOS 3 verifică existenþa unei dischete sau a unui CD pentru a restaura BIOS-ul. Introduceţi CD-ul de suport al plăcii de bază, sau o dischetă care să conţină fişierul BIOS original sau pe cel mai recent. Reporniţi sistemul după ce BIOS-ul a fost recuperat. 5. Informaţii în legătură cu CD-ul cu suport software Această placă de bază suporta sistemele de operare (OS) Windows ® 2003 Server/XP/Vista OS. Instalaţi întotdeauna ultima versiune de OS şi actualizările corespunzătoare pentru a putea optimiza caracteristicile componentelor hardware. CD-ul de suport care a fost livrat împreună cu placa de bază conþine programe utile şi mai multe drivere utilitare care sporesc caracteristicile plăcii de bază. Pentru a începe utilizarea CD-ului de suport, pur şi simplu introduceþi CD-ul în unitatea CD-ROM. CD-ul afişează automat un ecran de întâmpinare şi meniurile de instalare dacă funcþia Pornire automată (Autorun) este activată pe calculatorul dvs. Dacă ecranul de întâmpinare nu a apărut automat, localizaţi şi deschideþi prin dublu clic fişierul ASSETUP.EXE din directorul BIN de pe CD-ul de suport pentru a afişa meniurile. ASUS P5KPL-VM...
  • Seite 35 +HD LED RESET Instalacija procesora Pratite sledeća uputstva za instalaciju Intel LGA 775 Pentium® 4 ® procesora. Pritisnite polugu palcem (A), potom je pomerite na levo (B) dok je ne oslobodite. Zaštitni poklopac Držač Poluga Strana okrenuta ka vama ASUS P5KPL-VM...
  • Seite 36 • Uvek koristite memorije sa jednakim CAS vrednostima, za maksimalnu kompatibilnost, preporučujemo da meorijski moduli budu od istog proizvođača. Posetite ASUS sajt za informacije o sertifikovanim proizvođačima. • Ukoliko instalirate dva memorijska modula od 2 GB, sistem će možda prepoznati manje od 3 GB jer je prostor adrese rezervisan za druge kritične funkcije.
  • Seite 37 Ukoliko vaš sistem ima probleme, ili je posta nestabilan posle promena parametara, odaberite opciju “Load Setup Defaults”. Četvrto poglavlje uputstva sadrži detaljne informacije o podešavanju BIOS-a. Posetite ASUS sajt (yu.asus.com) i potražite najnoviju verziju BIOS-a. Pokretanje podešavanja BIOS-a Pritisnite <Delete>...
  • Seite 38 www.asus.com...
