Rs485-Schnittstelle - Endress+Hauser Prosonic FMU 860 Technische Information

Anschluss an einen
Personal Computer
Integration in
Prozessleitsysteme
Bedienprogramme
Endress+Hauser
RS-485 Schnittstelle
Bei der Ausführung mit RS 485-Schnittstelle gibt es folgende Möglichkeiten zum Anschluss an
einen Personal-Computer:
•
RS 485-Einsteckkarte für PC (für die Programme Fieldmanager und Commugraph)
•
Schnittstellenadapter RS 232 C/RS 485 (für die Programme Fieldmanager und Commugraph)
•
Commubox FXA 192 (für das graphischen Bedienprogramm Commuwin II)
•
FXA 675 mit einem Gateway ZA 67x mit sereieller Schnittstelle
Personal-Computer mit
Anzeige und
Bediensoftware
Feldtransmitter mit Schnittstelle RS 485
max. 1200 m
Der Prosonic FMU 86... lässt sich über die RS-485-Schnittstelle einfach in bestehende industrielle
Prozessleitsysteme integrieren. Die Schnittstellenkarte FXA 675 (oder das Monorack II RS 485)
verbindet einzelne Rackbus RS-485-Netzwerke mit jeweils bis zu 25 Messumformern über den
Rackbus. Eine zweite Karte (ein Gateway) dient der Busanschaltung an standardisierte Netz-
werke, wie PROFIBUS, FIP oder MODBUS.
Die Steuerung mehrerer verteilter Ultraschall-Messstellen über Personal-Computer ermöglicht
auch das Füllstandmesssystem Prosonic P (s. Technische Information TI 212F).
•
Bedienprogramm "Fieldmanager" (MS-DOS)
•
Visualisierungsprogramm "Commugraph" (MS-DOS)
•
Graphisches Bedienprogramm "Commuwin II" (Windows 3.1/3.11, Windows 95, Windows 98,
Windows NT)
speicherprogrammierbare
Steuerung

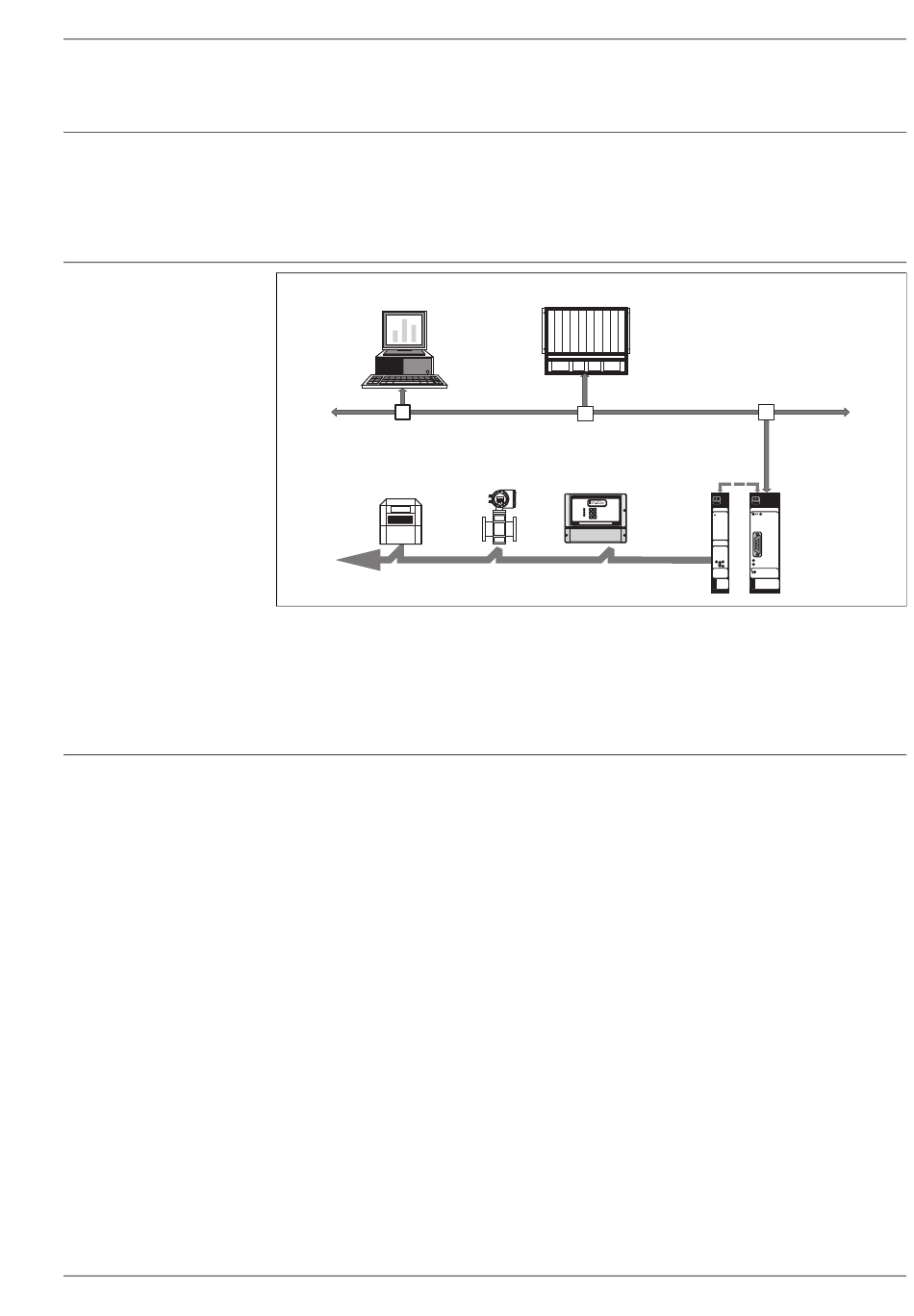

V H
FXA 675
-
Rackbus RS 485
Prosonic FMU 860...862
Rackbus
Gateway:
FXA 675 ZA 673
ZA 673
PROFIBUS
ZA 674
FIP ZA 672
RACKBUS
PROFIBUS
MODBUS
