SD092C/07/a2/07.03
51512217
Kurzanleitung für ISFET-Sensoren
Versand und Lagerung
•
Alle Sensoren werden stückgeprüft und einzeln verpackt
geliefert.
•
Die Lagerung soll in trockenen Räumen bei 0 ... 50 °C
erfolgen.
Kalibrieren und Messen
•
Zum Kalibrieren und Messen muss die Schutzkappe
abgenommen werden.
•
Trocken gelagerte ISFET-Sensoren müssen vor Gebrauch
mindestens 15 Minuten gewässert werden.
Nach dem Einschalten der Messeinrichtung wird ein Regel-
kreis aufgebaut. Der Messwert stellt sich in dieser Zeit
(ca. 5 bis 8 Minuten) auf den realen Wert ein. Dieses Ein-
schwingverhalten tritt nach jeder Unterbrechung des
Flüssigkeitsfilms zwischen pH-sensitivem Halbleiter und
Referenzableitung auf. Die jeweilige Einschwingzeit hängt
von der Dauer der Unterbrechung ab.
•
Wenn zur Aufbewahrung des Sensors nicht mehr die Schutz-
kappe verwendet wird, muss der Sensorkopf in einer KCl-
Lösung (z. B. 3 mol/l) oder Pufferlösung aufbewahrt werden.
•
Die Häufigkeit einer Kalibrierung oder Kontrolle des Sensors
ist von den Einsatzbedingungen (Verschmutzung,
chemische Belastung) abhängig.
•
Jeder neu angeschlossene Standard-Sensor muss kalibriert
werden. Bei ISFET-Sensoren ist eine Zweipunkt-Kalibrierung
erforderlich. Verwenden Sie hierzu Standardpufferlösungen,
z. B. CPY 2. Kalibrieranweisung des Messgeräteherstellers
beachten! Wenn keine Anweisung vorliegt, wie nebenste-
hend beschrieben verfahren.
Achtung!
Sensor nicht in destilliertem Wasser aufbewahren!

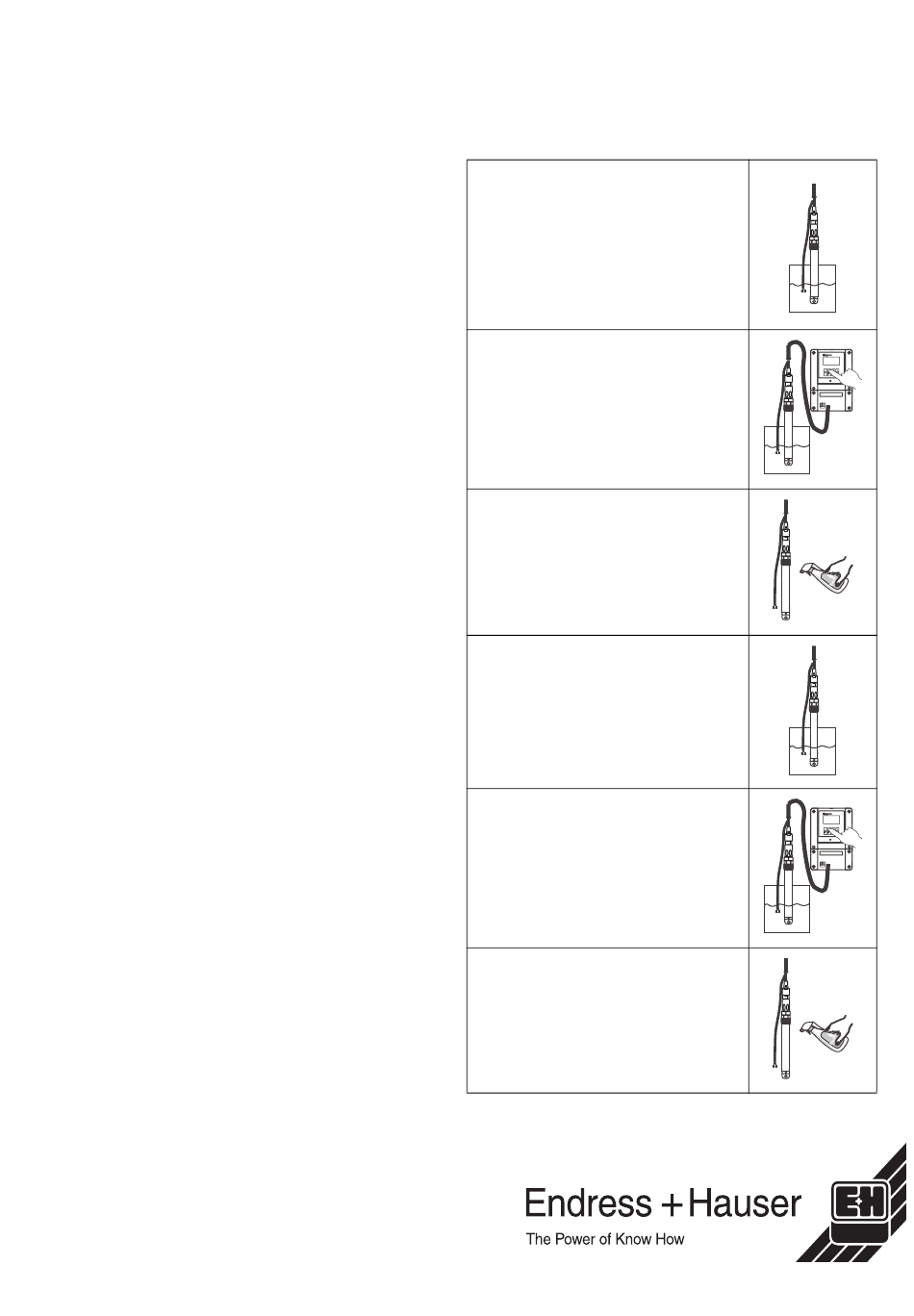

1. Sensor in eine definierte Pufferlösung
tauchen (z. B. pH 7).
Bei symmetrischem Anschluss auch die Po-
tenzialausgleichsleitung (PAL) eintauchen.
Bei unsymmetrischem Anschluss Kabel
ohne PAL verwenden oder PAL direkt hinter
dem Schrumpfschlauch abschneiden.
2. Kalibrierung am Messgerät vornehmen:
Bei manueller Temperaturkompensation
Messtemperatur einstellen.
pH-Wert der Pufferlösung aus 1. eingeben.
Kalibrierung starten.
Nach Stabilisierung des Wertes, wird der
erste Wert übernommen.
3. Sensor mit destilliertem Wasser abspülen.
Nicht abtrocknen!
4. Sensor in die zweite Pufferlösung
(z. B. pH 4) tauchen.
5. Kalibrierung am Messgerät vornehmen:
pH-Wert der zweiten Pufferlösung einstellen.
Kalibrierung starten.
Nach Stabilisierung des Wertes wird der
zweite Wert übernommen.
Das Gerät berechnet die Steilheit und zeigt
sie an. Es ist damit an den neuen Sensor an-
gepasst.
6. Sensor mit destilliertem Wasser abspülen.
