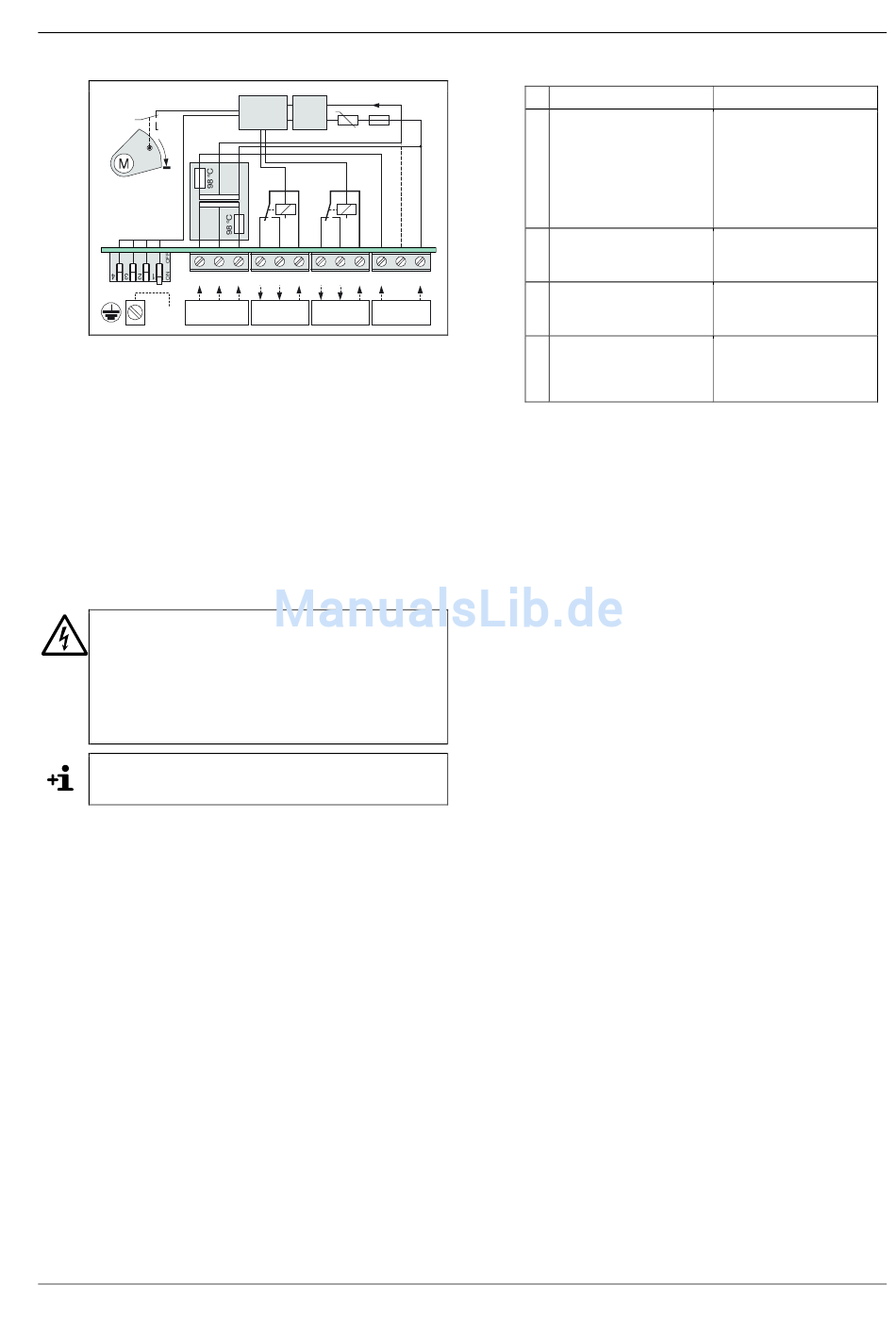

Typ 230 (42/115/230 VAC)

3.4.6
S2
MBA
230
S1
230 115
230 / 115
PE
VAC
Signalkontakt
► Siehe Typ 220.
Statuskontakt
► Siehe Typ 220.
Zulässige Kontaktbelastung
► Siehe Typ 220.
Netzanschluss
► Netzspannung über eine externe Sicherung zuführen.
► L1-Leiter der Netzversorgung an die Klemme »115« bzw.
»230« anschließen. N-Leiter an Klemme »N« anschließen.
► L1-Leiter der Netzversorgung an die Klemme »42« anschlie-
ßen. N-Leiter an Klemme »0« anschließen.
► Schutzleiter (PE) an die Schutzleiter-Klemme im Gerätekopf
anschließen.
VORSICHT: Generierte Netzspannung
Die Klemmen »230«, »115« und »N« führen auch dann 230
bzw. 115 V Spannung, wenn eine kleinere Netz-spannung
angeschlossen ist (Rückspeisung durch den internen Trans-
formator).
► Diesen Hinweis beachten, wenn das Gerät bei Service-
Arbeiten im geöffneten Zustand betrieben wird. Entspre-
chend vorsichtig arbeiten. Andere Personen -warnen.
Toleranzbereich der Netzspannung: –15 %/+10 %
Interne Sicherungen
●
Typ 230 hat drei elektronische Sicherungen:
●
Eine Überlast-Sicherung – siehe Typ 220.
●
Eine Übertemperatur-Sicherung – siehe Typ 220.
●
Eine Übertemperatur-Sicherung im Netztransformator: Unter-
bricht bei 98 °C den Stromkreis im Transformator.
MBA200 · Betriebsanleitung · 8011416 2.2 2013-11 · © MBA Instruments GmbH
24 V
AC/DC
µC
stab.
PTC 98 °C
K1 K2
N 1 2 3 4 5 6 42
42
Signal Status
VAC

Einstellungen bei Typ 220/230

3.5
S1
0 V
1 Sicherheitsgerichteter
Betrieb für Voll-Melder:
K1 ist aktiviert, wenn der
Flügel rotiert. Bei Netzaus-
fall wird »voll« signalisiert
(»-Flügel ist gestoppt«).
2 Einschaltverzögerung: K1
zieht an nach 4 s Verzöge-
rung.
0
3 Ausschaltverzögerung: K1
fällt ab nach 4 s Verzöge-
rung.
4 Laufüberwachung
ist eingebaut (Konsequen-
zen ).
Schließen des Gehäuses
3.6
Kabeleinführungen verschließen
3.6.1
► Die Kabeleinführungen nach der Installation der Kabel staub-
dicht und strahlwasserdicht verschließen.
► Ungenutzte Kabeleinführungen mit Verschlussstopfen ver-
schließen oder durch Verschlusskappen ersetzen. In explosi-
onsgefährdeten Bereichen müssen diese Teile eine entspre-
chende ATEX-Zulassung haben.
Gehäuse schließen
3.6.2
► Vor dem Schließen des Gerätedeckels sicherstellen, dass
keine Fremdkörper im Gerätekopf sind (z.B. Kabelreste).
► Dichtung des Gerätedeckels augenscheinlich prüfen. Bei Be-
darf säubern bzw. ersetzen.
► Gerätedeckel aufsetzen und festschrauben.
ON OFF
Sicherheitsgerichteter
Betrieb für Leer-Melder:
K1 ist aktiviert, wenn der
Flügel gestoppt ist.
Bei Netzausfall wird »leer« -
signalisiert (-»Flügel ro-
tiert«).
Keine elektronische Ein-
schalt-verzögerung.
Keine elektronische Aus-
schaltverzögerung.
Laufüberwachung ist nicht
eingebaut.
9
