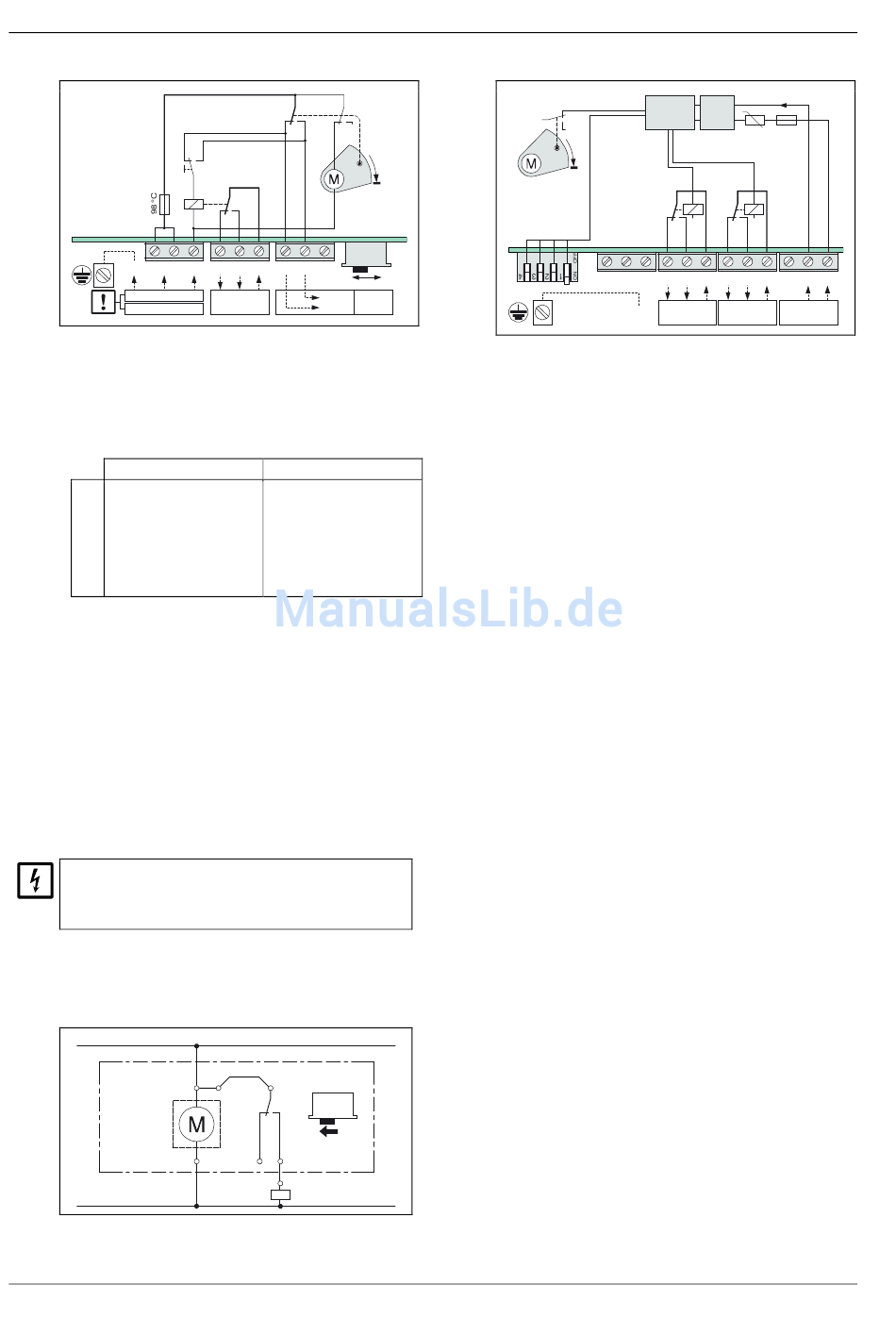

Typ 210 (115 oder 230 VAC)
3.4.4
H
MBA
210
PE
L1
L1
115 VAC
230 VAC
Signalkontakt
► Zur Füllstandsmeldung den potentialfreien Umschaltkontakt
verwenden, der vom Relais K1 gesteuert wird.
Je nach Einstellung von S1 ist das Relais K1 entweder aktiviert,
wenn der Flügel rotiert oder wenn der Flügel gestoppt ist.
► Diejenige Einstellung wählen, die für einen sicherheitsgerich-
teten Betrieb sorgt:
Stellung H
Sicherheitsgerichteter
Betrieb für Voll-Melder:
K1 ist aktiviert, wenn der
S1
Flügel rotiert.
Bei Netzausfall wird „voll"
signalisiert („Flügel ist
gestoppt").
Statusausgang
Der Umschaltkontakt S3 schaltet Netzspannung (L1) zwischen
den Klemmen 4 und 5 um und wird direkt von der Motormecha-
nik betätigt.
Zulässige Kontaktbelastung
Gleichspannung:
Wechselspannung:
Netzanschluss
Netzspannung:
► Netzversorgung an Klemmen L1 und N anschließen.
► Schutzleiter (PE) an die Schutzleiter-Klemme im Gerätekopf
anschließen.
Überspannung kann interne elektronische Bauteile sofort
zerstören.
► Die Spezifikation der Netzspannung auf dem Typenschild
beachten (→ §13).
Übertemperatur-Sicherung
Typ 210 hat eine Übertemperatur-Sicherung, die bei 98 °C die
Netzversorgung intern unterbricht. Die Sicherung ist danach zer-
stört; zur Reparatur muss die Schaltkarte erneuert werden.
Anschlussbeispiel für einen Voll-Melder
L1
MBA
210
N
8
S3
S2
L
S1
K1
N
1 2
3
4
5
H
Stop
mech.
Signal
Rotat.
Status
Stellung L
Sicherheitsgerichteter
Betrieb für Leer-Melder:
K1 ist aktiviert, wenn der
Flügel gestoppt ist.
Bei Netzausfall wird „leer"
signalisiert („Flügel rotiert").
60 VDC, 1 A (DC 1)
250 VAC, 2 A (AC 15)
115 VAC oder 230 VAC
(siehe Typenschild)
–15 %/+10 %
3
L1
S1
K1
H
1
2
N
Typ 220 (24 VAC/DC)
3.4.5
220
S1
L
Signalkontakt
Relais-Umschaltkontakt K1 signalisiert den Füllstand (Flügel ro-
tiert/Flügel ist gestoppt). Bei Ausfall der Netzversorgung und bei
einer internen Störung (→ §10) fällt Relais K1 ab. Per Schalter-
einstellung können Sie wählen, ob dies dem Zustand „voll" (Flü-
gel ist gestoppt) oder „leer" (Flügel rotiert) entspricht.
► Diejenige Einstellung wählen, die für einen sicherheitsgerich-
teten Betrieb sorgt (→ §8).
Statuskontakt
Relais-Umschaltkontakt K2 dient zur Störungsmeldung. Ausführ-
liche Hinweise → §10.
Zulässige Kontaktbelastung
Gleichspannung:
Wechselspannung:
Netzanschluss
Zulässige Netzspannung:
Gleichspannung:
Wechselspannung:
► Netzversorgung über eine externe Sicherung an die Klem-
men »24 V« (+) und »0 V« (–) anschließen.
► Schutzleiter (PE) an die Schutzleiter-Klemme im Gerätekopf
anschließen.
Überlast-Sicherung
Die eingebaute Überlast-Sicherung unterbricht die interne Netz-
versorgung bei hoher Stromaufnahme.
► Die Netzspannung extern abschalten und etwa eine Minute
warten (Sicherung muss abkühlen); danach die Netzspan-
nung wieder einschalten.
► Die Störung suchen bzw. die Schaltkarte erneuern.
Übertemperatur-Sicherung
Die eingebaute Übertemperatur-Sicherung unterbricht die interne
Netzversorgung bei 98 °C. Die Sicherung ist danach zerstört. Zur
Reparatur muss die Schaltkarte erneuert werden.
MBA200 · Betriebsanleitung · 8011416 2.2 2013-11 · © MBA Instruments GmbH
Füllstandanzeiger MBA200
AC/DC
µC
S2
K1
MBA
S1
1 2 3
PE
Signal
60 VDC, 1 A (DC 1)
250 VAC, 2 A (AC 15)
24 VDC –10 %/+30 %
24 VAC –15 %/+10 %
24 V
0 V
stab.
PTC
98 °C
K2
4 5 6
24 0
24 VDC
Status
24 VAC
