RIB RED 2.0 Bedienungsanleitung Seite 4

I
C
- MONTAGGIO
Applicare le coste nelle zone di convogliamento o schiacciamento in base all'altezza
del cancello (massimo 2,5 m) e quindi applicare il RED nelle immediate vicinanze.
Possono essere utilizzate coste con contatto N.O. oppure N.C., pertanto selezionarlo
con il ponticello JP1.
Collegare la costa al morsetto EDGE del RED.
È importante l'applicazione di una resistenza (in dotazione, se non già integrata nella
costa) da 8,2 KΩ ed 1/4 di Watt in serie al contatto se viene utilizzato un contatto
NC, oppure in parallelo al contatto se il contatto risulta essere NO (vedi esempi
sottostanti).
Se la resistenza da 8,2 KΩ 1/4 W non viene collegata, il sistema non funziona e
suona l'allarme.

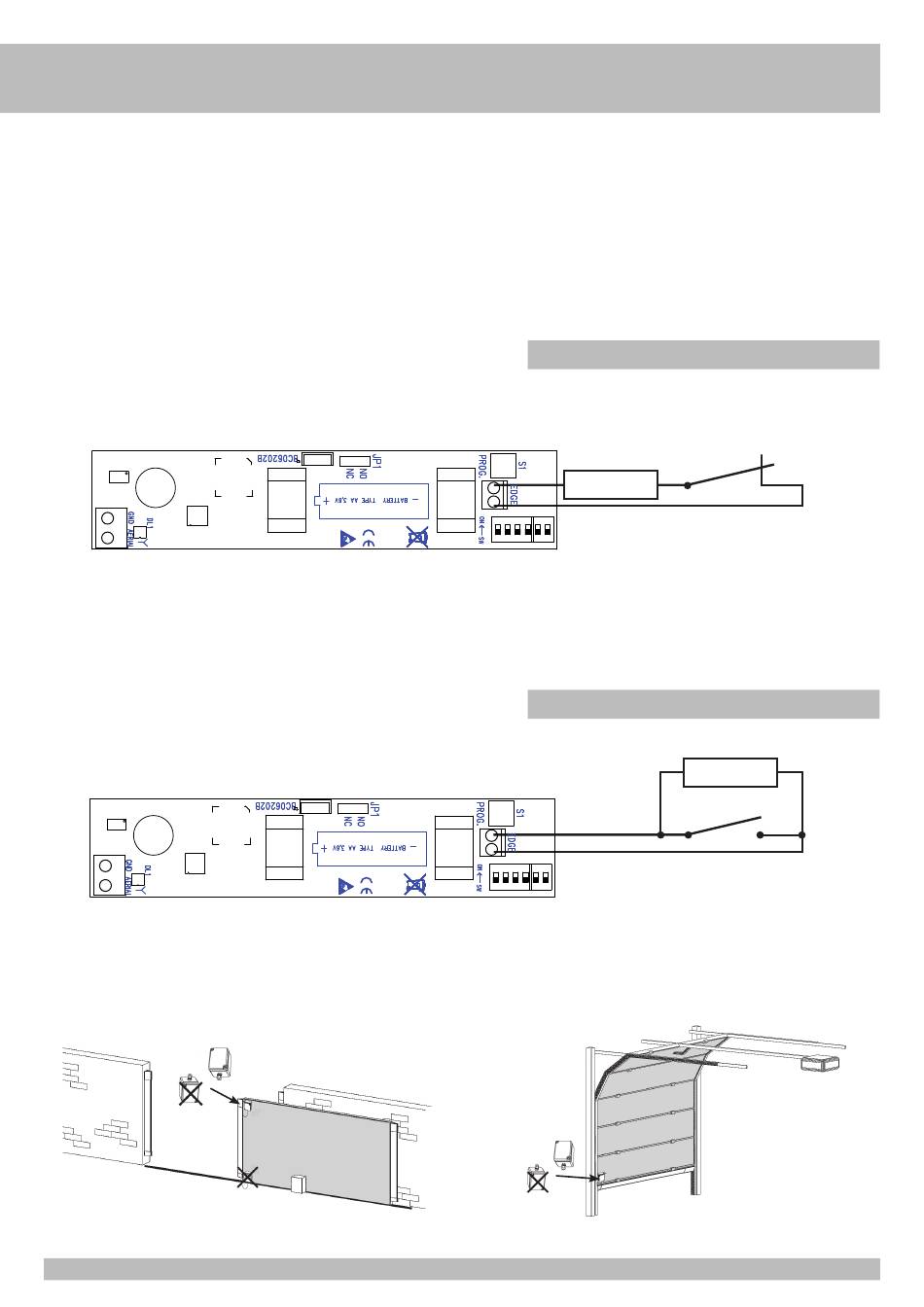

Collegamento per COSTA MECCANICA (NC)
R = 8,2 KΩ
Collegamento per COSTA RESISTIVA (NO)
4
R = 8,2 KΩ
