RIB RED 2.0 Bedienungsanleitung Seite 10

F
C
- MONTAGE
Fixer les barres palpeuses dans les zones d'acheminement ou d'écrasement
en fonction de la hauteur du portail (maximum 2,5 m) et fixer donc la boîte du
transmetteur RED dans les zones proches.
Des barres palpeuses peuvent être utilisées au N.O. ou N.C., sélectionner donc grâce
au raccordement JP1 le type de contact utilisé.
Relier la cordon à la borne EDGE du transmetteur.
Est importante l'application d'une résistance de 8,2 KΩ 1/4 W en série au contact
NC (en dotation, si elle n'est pas intégrée dans la cordon), ou bien en parallèle au
contact NO (voir exemples ci-dessous).
Si la résistance de 8,2 KΩ 1/4 W n'est pas reliée, le système ne fonctionne pas et
passe en alarme.

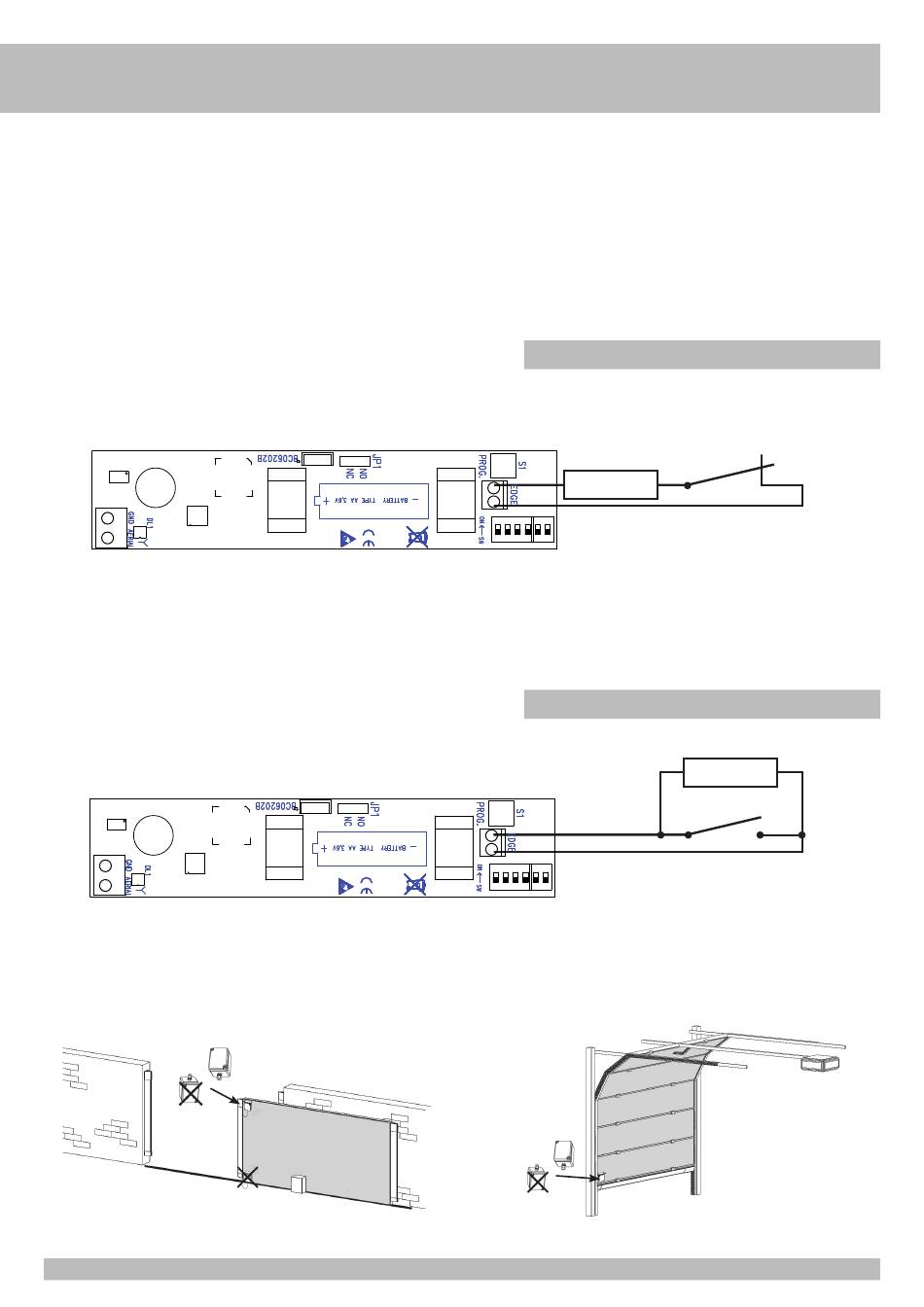

Branchement pour BARRE PALPEUSE MECANIQUE (NC)
R = 8,2 KΩ
Branchement pour BARRE PALPEUSE RESISTIVE (NO)
10
R = 8,2 KΩ
