RIB RED 2.0 Bedienungsanleitung Seite 22

D
C
- MONTAGE
Bringen Sie die Sicherheitsstreifen je nach Tor- / Türhöhe (max. 2,5 m) im Förder-
oder Quetschbereich an und bringen Sie jeweils einen ROTEN in der Nähe an.
Der RED kann den Kontakt des Sicherheitsstreifens mit normalerweise offenem
(NO) oder normal geschlossenem (NC) Kontakt des Sicherheitsstreifens verwalten.
Wählen Sie ihn daher mit dem Jumper JP1 aus.
Verbinden Sie die Kante mit der RED Klemme EDGE.
Es ist unbedingt erforderlich, einen 8,2 kΩ 1/4 W-Widerstand in Reihe (wenn der
Sicherheitsstreifenkontakt NC ist) oder parallel (wenn der Sicherheitsstreifenkontakt
NO ist) anzuschließen.
Wenn kein 8,2 KΩ 1/4 W Widerstand angeschlossen ist, stoppt das System und der
Alarm startet.

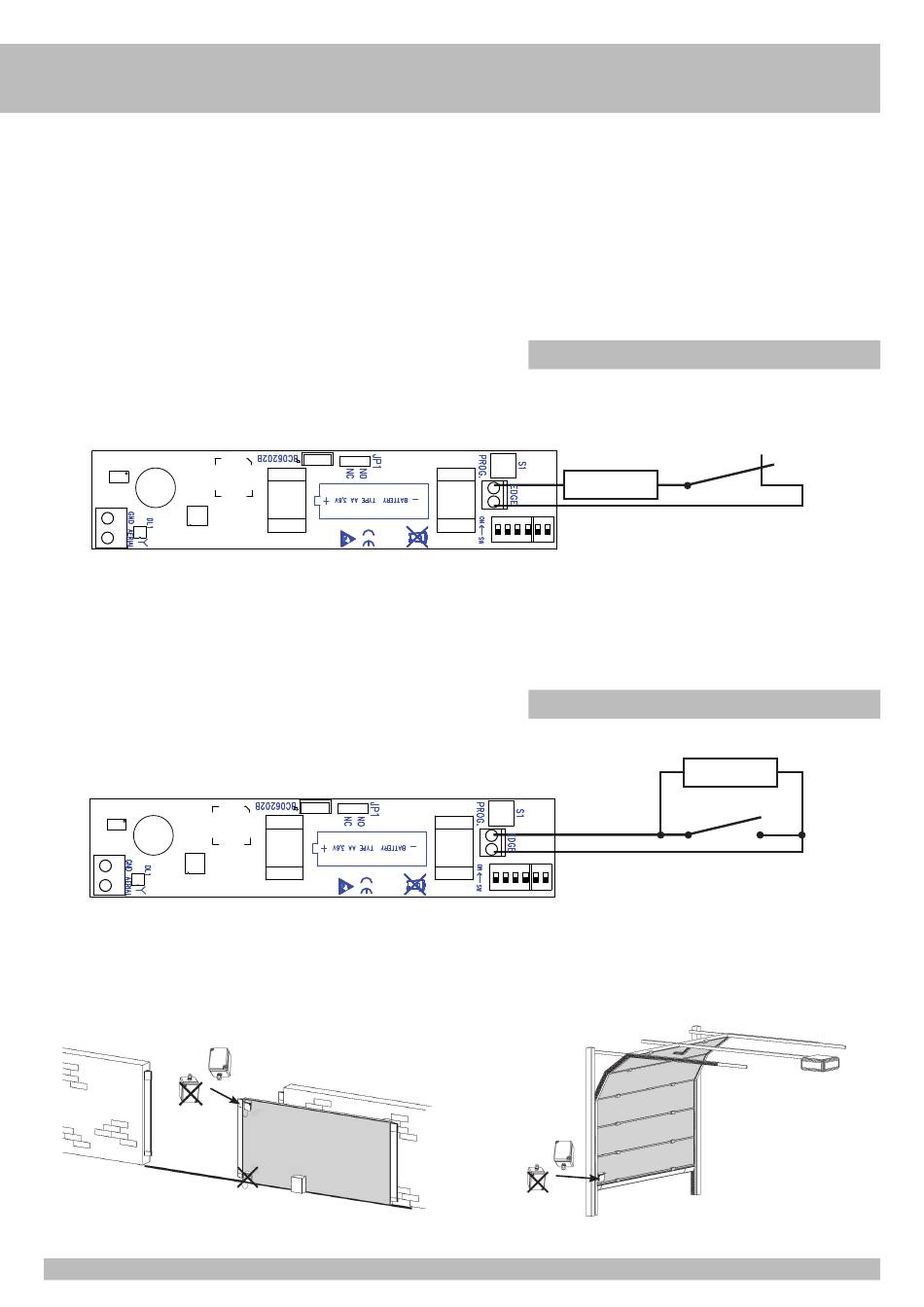

Anschluss für MECHANISCHE KONTAKTLEISTE
R = 8,2 KΩ
Anschluss für RESISTIVE KONTAKTLEISTE
22
R = 8,2 KΩ
