Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
99 522
Modul-Bezeichnung
4x LED-0560/840
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
99 522 K3
Modul-Bezeichnung
4x LED-0560/830
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute

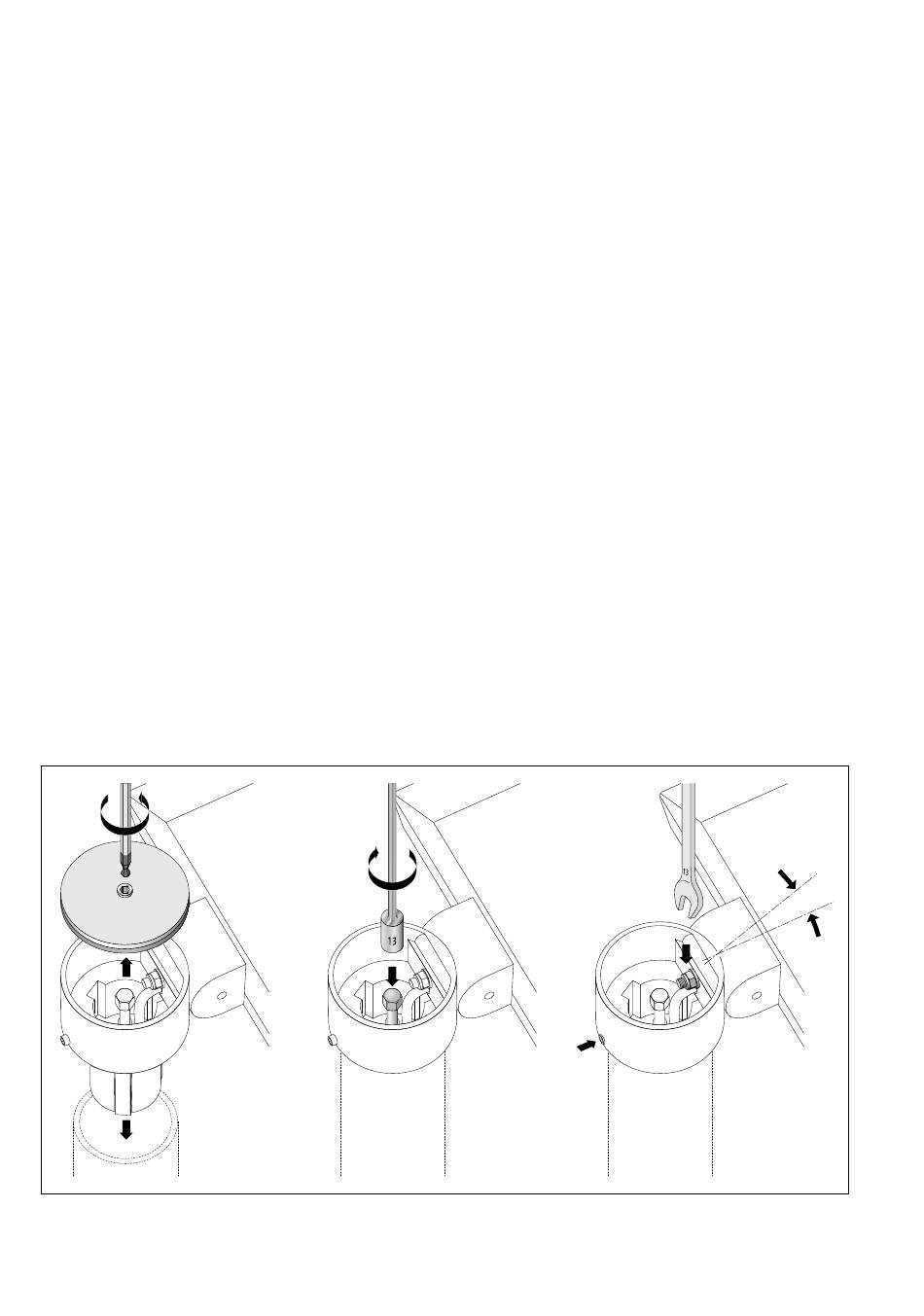

Montage
Innensechskantschraube der Verschlusskappe
lösen und Verschlusskappe herausnehmen.
Verbindungsleitung in Mast einführen.
Leuchte aufsetzen und ausrichten.
Sechskant-Hutmutter - SW 13 mm - und
seitliche Innensechskantschraube - M8 - fest
anziehen.
Anzugsdrehmomente je 12 Nm.
Einstellung der Ausstrahlrichtung:
Gelenkeinstellung werkseitig 0°.
Für Einstellung 15° :
Sechskantmutter - SW 13 - lösen und Gelenk
einstellen. Auf richtigen Sitz der Verzahnung
achten. Sechskantmutter fest anziehen.
Anzugsdrehmoment 16 Nm.
Verschlusskappe einsetzen und mit
Innensechskantschraube fest verschrauben.
– siehe Zeichnungen –
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
Lamp
47,2 W
Module connected wattage
56 W
Luminaire connected wattage
t
= 25 °C
Rated temperature
a
t
= 35 °C
Ambient temperature
a max
99 522
Module designation
4000 K
Colour temperature
R
> 80
Colour rendering index
a
8760 lm
Module luminous flux
6860 lm
Luminaire luminous flux
122,5 lm / W
Luminaire luminous efficiency
99 522 K3
Module designation
3000 K
Colour temperature
R
> 80
Colour rendering index
a
8440 lm
Module luminous flux
6610 lm
Luminaire luminous flux
118 lm / W
Luminaire luminous efficiency
Installation
Undo hexagon socket head screw of the
closing cap and remove closing cap.
Lead luminaire connecting cable into the pole.
Put on and align luminaire.
Secure hexagon cap nut - wrench size
13 mm - and lateral hexagon socket head
screw - M8 - firmly.
Torque 12 Nm each.
Adjustment of the beam direction:
Joint adjustment is factory-set at 0°.
For adjustment 15° :
Undo hexagon nut - wrench size 13 - and
adjust the joint. Make sure that the tooth
system is positioned correctly.
Tighten hexagon nut firmly.
Torque = 16 Nm.
Insert closing cap and tighten it firmly with the
hexagon socket head screw.
– see sketches –
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
Lampe
47.2 W
Puissance raccordée du module
56 W
Puissance raccordée du luminaire
t
= 25 °C
Température de référence
a
t
= 35 °C
Température d'ambiance
a max
99 522
4x LED-0560/840
Marquage des modules
4000 K
Température de couleur
R
> 80
Indice de rendu des couleurs
a
8760 lm
Flux lumineux du module
6860 lm
Flux lumineux du luminaire
122,5 lm / W
Rendement lum. d'un luminaire
99 522 K3
4x LED-0560/830
Marquage des modules
3000 K
Température de couleur
R
> 80
Indice de rendu des couleurs
a
8440 lm
Flux lumineux du module
6610 lm
Flux lumineux du luminaire
118 lm / W
Rendement lum. d'un luminaire
Installation
Desserrer la vis six pans creux latérale se
trouvant sur le bouchon de fermeture et retirer
le bouchon.
Introduire le câble de raccordement du
luminaire dans le mât.
Placer le luminaire sur le mât et ajuster.
Bien serrer l'écrou borgne hexagonal
- SW 13 mm - et la vis six pans creux latérale.
Moment de serrage 12 Nm chacune.
Réglage de la direction du faisceau:
Réglage de la rotule à l'usine 0°.
Pour réglage 15° :
Desserrer les écrous six pans creux
- SW 13 - et ajuster la rotule.
Veiller au bon emplacement de l'engrenage.
Serrer fermement l'écrou six pans creux.
Moment de serrage = 16 Nm.
Installer le bouchon de fermeture et serrer
fermement avec la vis six pans creux.
– voir les croquis –
47,2 W
56 W
t
= 25 °C
a
t
= 35 °C
a max
4x LED-0560/840
4000 K
R
> 80
a
8760 lm
6860 lm
122,5 lm / W
4x LED-0560/830
3000 K
R
> 80
a
8440 lm
6610 lm
118 lm / W
0°-15°
