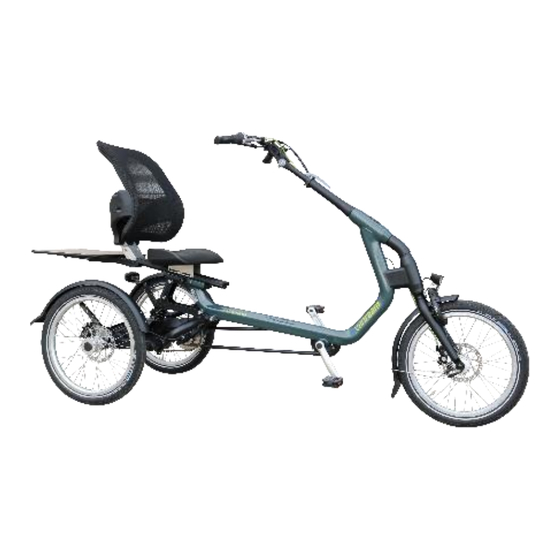

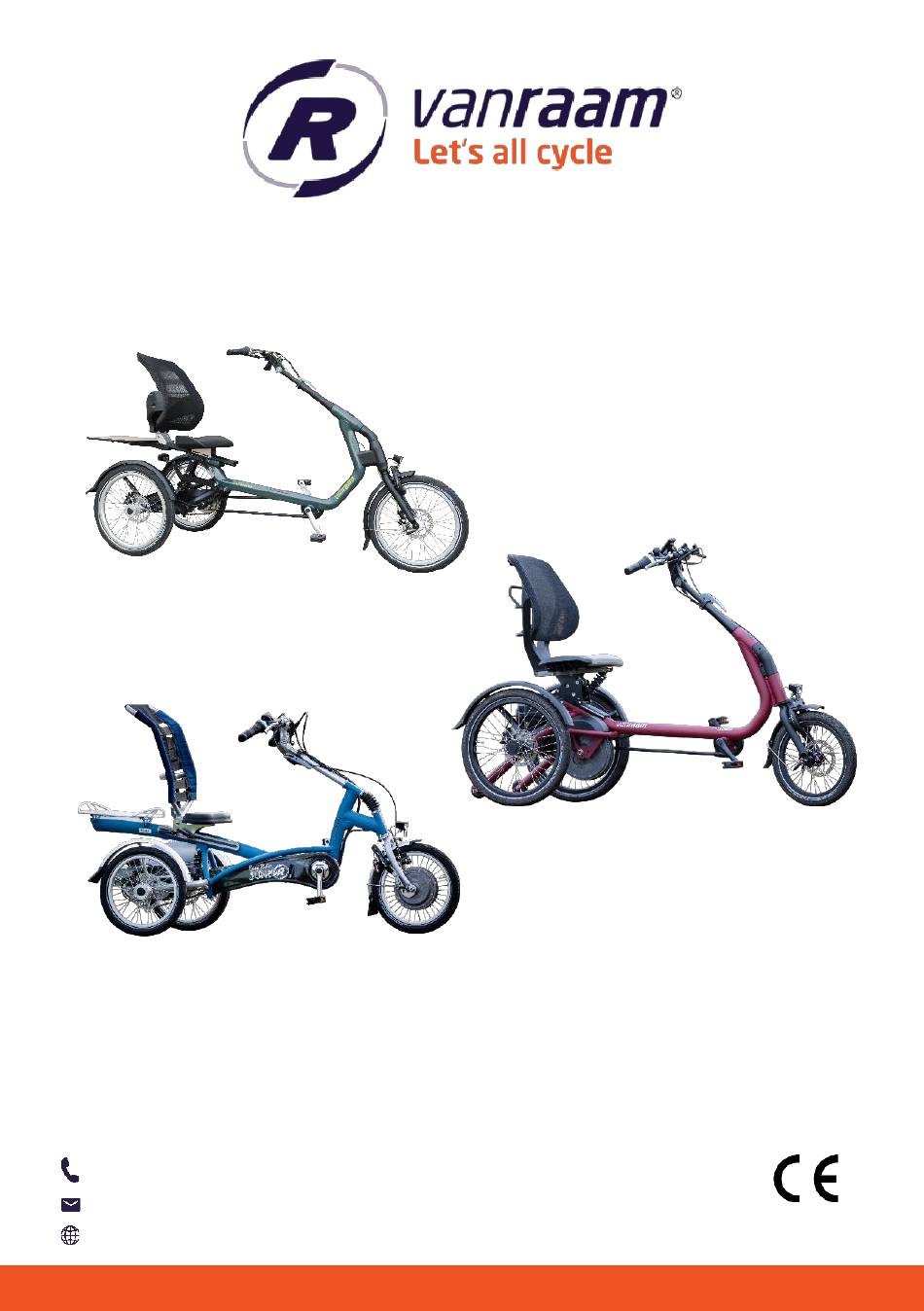

- Seite 1 Gebrauchsanweisung Easy Rider 3 Easy Rider Compact Easy Rider Small Van Raam Guldenweg 23 7051 HT Varsseveld, Niederlande +31 (0)315 – 25 73 70 info@vanraam.com Version 23.02 www.vanraam.com...
-
Seite 2: Inhaltsverzeichnis
Einstellung des Fahrrads ........................... 10 Vor der Inbetriebnahme ..........................18 Elektrosystem Silent ........................... 23 Optionen für das Elektrosystem Silent ....................38 Van Raam E-Bike App ..........................40 Optionen ................................42 Technische Spezifikationen ........................53 Reinigung und Wartung durch den Eigentümer ................. 54 Reparatur und Wartung durch den Händler .................. -
Seite 3: Kontaktdaten Des Herstellers
Konformität Europa (CE) Van Raam Reha Bikes B.V. erklärt als Hersteller, dass die Dreiräder Easy Rider, Easy Rider Compact und Easy Rider Small, wie sie in dieser Gebrauchsanweisung beschrieben sind, in Übereinstimmung mit der Verordnung (EU) 2017/745, Risikoklasse 1, hergestellt wurden. -
Seite 4: Lieferung
Kinder und Personen mit eingeschränkter geistiger Gesundheit müssen durch eine verantwortliche Aufsichtsperson in die Lage versetzt werden, alle Aspekte der Sicherheit und des Gebrauchs dieser Gebrauchsanweisung zu verstehen. Lieferung Die Lieferung muss Folgendes enthalten: Fahrrad mit eventuell vorhandener Verpackung • Gebrauchsanweisung(en) •... -
Seite 5: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Die Dreiräder sind für den normalen Gebrauch auf einem ebenen, festen Untergrund ausgelegt. Dabei ist immer die für Fahrräder übliche Vorsicht zu beachten. Gleichzeitig müssen die Sicherheitshinweise, wie sie in dieser Anleitung beschrieben sind, ausdrücklich befolgt werden. Außerdem müssen immer die örtlichen Regeln für die Teilnahme am Straßenverkehr beachtet werden. -
Seite 6: Sicherheitsmaßnahmen
Spiel festgestellt wird oder wenn Sie ein ungewöhnliches Geräusch hören. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich bitte an Ihren Van Raam Händler. Achten Sie besonders auf die Räder, den Lenker und den Sitz. - Seite 7 Achtung: Bremsscheiben können beim Bremsen heiß werden. Bremsscheiben • kurz nach der Fahrt nicht berühren! Wenn das Fahrrad über eine Tretunterstützung verfügt: Üben Sie mit die • Anfahrhilfe und der Rückfahrfunktion. Achten Sie darauf, dass die Anfahrhilfe oder die Rückfahrfunktion bei der Benutzung des Fahrrads nicht ungewollt aktiviert wird.
- Seite 8 Ein Dreirad hat ein anderes Fahrgefühl als ein Fahrrad mit zwei Rädern! Wichtige Sicherheitsaspekte für den Fahrer Fahren Sie bei der ersten Fahrt sehr vorsichtig. • Üben Sie das Kurvenfahrten und Bremsen, denn ein Dreirad kann anders • reagieren, als Sie es erwarten. Halten Sie während der Fahrt die Hände am Lenker und die Füße auf den •...
- Seite 9 Sicherheitsrelevante Teile immer durch Neuteile ersetzen! Bei Zweifeln an der Funktion oder dem Zustand von Teilen des Fahrrads, z. B. aufgrund von optischen Schäden, Spiel oder ungewöhnlichen Geräuschen, wenden Sie sich immer an einen autorisierten Van Raam Händler. Version 23.02 9/71...
-
Seite 10: Einstellung Des Fahrrads
Einstellung des Fahrrads Stellen Sie das Fahrrad vor der Benutzung auf die Körperlänge des Fahrers ein. Dies ist vor allem für den Sitz und das Lenkrad unerlässlich. Wenn eine optimale Einstellung mit den beschriebenen Anweisungen nicht möglich ist, wenden Sie sich bitte an Ihren Händler, um eine geeignete Lösung zu finden. Die Bremsen sind serienmäßig richtig eingestellt und sollten nur vom Fachhändler im Rahmen der regelmäßigen Wartung überprüft und eingestellt werden. - Seite 11 Das Fahrrad wird mit der richtigen Spannung am Hebel ausgeliefert. Das bedeutet, dass der Spannhebel nicht gelockert oder angezogen werden muss. Wenn der Schnellspannhebel den Sitz nicht mehr richtig hält, muss die Schnellspannhebelschraube [A] auf die richtige Spannung gebracht werden. Halten Sie dazu den Schnellspannhebel in geschlossener Position fest und ziehen Sie auf der anderen Seite mit einem Drehmomentschlüssel die...
- Seite 12 Easy Rider Compact Einstellen des Sitzes So stellen Sie den Sitz ein: Öffnen Sie die beiden Schnellspannhebel [A]. Schieben Sie den Sitz in die richtige Position. Schließen Sie die beiden Schnellspannhebel [A]. Achtung! Achten Sie stets darauf, dass beide Schnellspannhebel ausreichend klemmen. Achtung! Stellen Sie sicher, dass die Schnellspannhebel die richtige Spannung aufweisen, um ausreichend Klemmkraft zu gewährleisten.
- Seite 13 Einstellen der Sitztiefe Die Sitzfläche kann verstellt werden, um den Komfort des Sitzes an den Benutzer/die Benutzerin anzupassen. Zum Einstellen der Sitzfläche gehen Sie bitte wie folgt vor: Entfernen Sie das Sitzkissen [A] von der Sitzschale. Nachdem das Sitzkissen entfernt wurde, kann die Sitzschale in Bezug auf die Rückenlehne verstellt werden.
- Seite 14 Achtung! Die Gepäckplattform verschiebt sich zusammen mit dem Sitz. Achten Sie auf das Kippverhalten des Fahrrads, wenn die Plattform in der äußersten Position maximal belastet ist. Position des Lenkers (Easy Rider, Easy Rider Compact) Der Lenker lässt sich neigen. Dies beeinflusst den Abstand des Lenkers zum Oberkörper.
- Seite 15 Höhe des Lenkers Die Höhe des Lenkers beeinflusst den Fahrkomfort. Sie bestimmt den Druck auf die Hände und die Haltung des Rückens. Die bequemste Position bestimmen Sie in der Praxis selbst. So stellen Sie die Lenkerhöhe ein: Kippen Sie den Lenker in die unterste Position, wie in der Abbildung dargestellt.
- Seite 16 Easy Rider Small Sitzposition Als Faustregel für die Einstellung der Sitzposition gilt Folgendes. Der Fahrer sitzt auf dem Fahrrad und stellt einen Fuß auf das Pedal in der vom Fahrer am weitesten entfernten Position. Stellen Sie die Sitzposition so ein, dass das Bein in dieser Situation gestreckt, aber noch entspannt ist.
- Seite 17 Festigkeit der Rückenlehne Um die Rückenlehne weicher oder fester einzustellen: Öffnen Sie die Riemen durch Lösen des Klettverschlusses. Straffen oder lockern Sie die Riemen. Verschließen Sie den Klettverschluss wieder. Position des Lenkers Der Lenker lässt sich neigen. Dies beeinflusst den Abstand des Lenkers zum Oberkörper.
-
Seite 18: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Parkbremse (Easy Rider, Easy Rider Compact, Easy Rider Small) Ziehen Sie immer die Feststellbremse an: beim Auf- und Absteigen, beim Parken und beim Abstellen des Fahrrads. Die nebenstehende Abbildung zeigt die Feststellbremse in der Parkposition. Versuchen Sie immer, das Fahrrad auf einer horizontalen Fläche abzustellen. Das Fahrrad sollte nicht an einer Stelle mit mehr als 10 % Steigung abgestellt werden. - Seite 19 Manuell geschalteter Scheinwerfer vorne (Easy Rider, Easy Rider Compact, Easy Rider Small) Der vordere Scheinwerfer verfügt über einen Druckknopf mit drei Einstellungen: EIN - EIN[50%] - AUS. Stellen Sie den Winkel des Scheinwerfers so ein, dass die Mitte des Lichtstrahls etwa zehn Meter vor dem Fahrrad liegt. Der Scheinwerfer ist batteriebetrieben.
- Seite 20 Manuell geschaltete Beleuchtung hinten (Easy Rider, Easy Rider Small) Die Beleuchtung hinten verfügt über einen Ein/Aus- Schalter, mit dem ON-AUTO-OFF eingestellt werden kann. Die Einstellung geschieht wie folgt: 1x drücken: Beleuchtung ist eingeschaltet 2x drücken: Beleuchtung schaltet automatisch 3x drücken: Beleuchtung ist ausgeschaltet In der Einstellung „On/Off“...
- Seite 21 Manuell geschaltete Beleuchtung hinten (Easy Rider Compact) Die Beleuchtung hinten lässt sich durch Betätigung des ON/OFF-Schalters an der Unterseite einschalten. Die Beleuchtung hinten wird mit Batterien betrieben. Wenn die Batterien fast leer sind, leuchtet eine rote LED auf [B]. Gehen Sie wie folgt vor, um die Batterien auszutauschen.
- Seite 22 Zentral geschaltete Beleuchtung (Easy Rider, Easy Rider Compact, Easy Rider Small) Das Fahrrad ist mit einer zentral geschalteten Beleuchtung (vorne und hinten) ausgestattet, wobei die Beleuchtung an die Elektrik angeschlossen ist. Die Beleuchtung schaltet sich automatisch ein, wenn das Elektrosystem aktiviert wird. Stellen Sie den Winkel des Scheinwerfers so ein, dass die Mitte des Lichtstrahls etwa zehn Meter vor dem Fahrrad liegt.
-
Seite 23: Elektrosystem Silent
Elektrosystem Silent Das Elektrosystem Silent besteht aus 4 Teilen: Display, Tastenfeld, Akku, Motor und Innenlagerachse. Die Verwendung der drei erstgenannten Teile wird in dieser Anleitung erklärt. Bedienung Silent Smart Display (Easy Rider Compact) Das Silent Smart Display zeigt Informationen über das Fahrrad an; eine genauere Erklärung finden Sie weiter unten. - Seite 24 Informationsbildschirm (Easy Rider Compact) Nach dem Start des Elektrosystems wird der Informationsbildschirm angezeigt. Dieser Bildschirm zeigt aktuelle Fahrradinformationen an. Der Informationsbildschirm ist nur bei eingeschaltetem Elektrosystem aktiv. (a) Bluetooth-Verbindung (b) Rückfahrfunktion des (Daumen-)Gashebels ist aktiviert. (c) Meldungsfeld (d) Fahrradbeleuchtung (e) Angabe der Geschwindigkeitseinheit Geschwindigkeit (g) Akkuladestand (Prozent) (h) Unterstützungsstufe...
- Seite 25 Modus-Bildschirme (Easy Rider Compact) Über die Modustaste (3) kann der Modus-Bildschirm (i) eingestellt werden. Während der Benutzung kann zwischen den folgenden drei Modus-Bildschirmen gewechselt werden Reichweite [RANGE] (Standardanzeige) Dies ist die Anzahl der Kilometer, die mit der verbleibenden Akkukapazität im aktiven Unterstützungsmodus noch gefahren werden können.
- Seite 26 Um den Einstellungsbildschirm zu verlassen, muss die Modus-Taste (3) eine Sekunde lang gedrückt werden. Meldungen (Easy Rider Compact) Im Informationsbildschirm können verschiedene Symbole angezeigt werden. Diese Symbole werden im Folgenden erläutert. Weitere Informationen über die Meldungen finden Sie im Kapitel „Mögliche Störungen“. Die Fahrradbeleuchtung ist aktiviert Es besteht eine aktive Bluetooth-Verbindung Keine Kommunikation mit dem Akku...
- Seite 27 Smart Display (Easy Rider, Easy Rider Small) Das Smart Display befindet sich am Lenker der Räder Easy Rider und Easy Rider Small. Über das Smart Display wird das Elektrosystem bedient. (1) Ein / Aus (2) Tretunterstützungsstufen (3) Starthilfe (4) Kontrollleuchten Kontrollleuchten des Displays Der Akkustatus wird durch die farbigen Kontrollleuchten auf dem Display angezeigt.
- Seite 28 Tretunterstützung (Easy Rider, Easy Rider Compact, Easy Rider Small) Das Elektrosystem bietet eine Unterstützung beim Fahrradfahren. Starthilfe Mit der Starthilfe wird bis zu einer Geschwindigkeit von 6 km/h die Unterstützung aktiviert, ohne selbst in die Pedale zu treten. Halten Sie dazu die Starthilfetaste (6) gedrückt.
- Seite 29 Unterstützungsstufen geändert werden. Die Rezepte können vom Händler oder über die Van Raam App geändert werden. Van Raam E-Bike App Über die Van Raam E-Bike App können verschiedene Informationen gespeichert und die Unterstützungsstufen konfiguriert werden. Im Kapitel Van Raam E-Bike App finden Sie weitere Informationen darüber.
- Seite 30 Laden des Akkus (Easy Rider Compact) Gehen Sie wie folgt vor, um den Akku aus dem Easy Rider Compact herauszunehmen und aufzuladen: 1. Entriegeln Sie den Akku, indem Sie den Schlüssel um eine Vierteldrehung drehen. 2. Drücken Sie auf das Schloss. 3.
- Seite 31 10. Setzen Sie den Akku wieder in die Halterung am Fahrrad ein und verriegeln Sie ihn. Der Akku kann eventuell auch direkt in der Halterung aufgeladen werden. Aufladen des Akkus (Easy Rider, Easy Rider Small) Um den Akku in Innenräumen zu laden, führen Sie die Schritte 1 bis 9 aus.
- Seite 32 11,4 Ah/36 V Akku und ca. 4,5 Stunden bei einem 24,8 Ah/36 V Akku. Sobald der Akku vollständig geladen ist, leuchtet die grüne LED permanent. Ziehen Sie nun zuerst den Ladestecker des Ladegeräts aus dem Anschluss des Akkus. Ziehen Sie erst dann den Ladestecker aus der Steckdose.
- Seite 33 Kontrollleuchte des Ladegeräts Der Status des Ladegeräts wird über die farbigen Kontrollleuchten angezeigt. Wenn die Kontrollleuchte grün leuchtet, befindet sich das Ladegerät im Standby-Modus oder der Akku ist voll. Wenn die Kontrollleuchte rot leuchtet, wird der Akku vom Ladegerät aufgeladen. Wenn die Kontrollleuchte rot blinkt, befindet sich das Ladegerät im Sicherheitsmodus.
- Seite 34 Das Gehäuse des Akkus und das Ladegerät nicht öffnen! Wenden Sie sich bei • Problemen an Ihren Händler. Ein Akku von Van Raam darf und kann aus Sicherheitsgründen sowie zur • Gewährleistung der korrekten Funktion des Elektrosystems nicht gewartet werden.
- Seite 35 Bitte beachten Sie, dass bei niedrigeren Temperaturen (0ºC und darunter) das Fahrrad weniger Unterstützung bietet und der Akku schneller leer wird. Außerdem nimmt das Laden bei niedrigen Temperaturen mehr Zeit in Anspruch. Jeder Akku entlädt sich im Laufe der Zeit. Dieser Vorgang wird als „Selbstentladung“ bezeichnet.
- Seite 36 Störungstabelle der Meldungen im Informationsbildschirm: Störungssymbol / Code Beschreibung Grund / Maßnahme Alle Temperatur des System unterstützt zwar, Unterstützungsstufen Controllers zu hoch Motorleistung wird aber blinken reduziert. Thermometer (Symbol) + Temperatur des System unterstützt nicht, alle Unterstützungsstufen Controllers zu hoch Controller abkühlen lassen.
- Seite 37 Verwenden Sie das Ladegerät nicht, wenn es sichtbar beschädigt oder verformt ist. • Reparieren Sie das Ladegerät nicht! Wenden Sie sich an Van Raam. Sie dürfen das Ladegerät niemals selbst öffnen! Beaufsichtigen Sie während des Ladevorgangs immer das Ladegerät und den Akku.
-
Seite 38: Optionen Für Das Elektrosystem Silent
Optionen für das Elektrosystem Silent Je nach Fahrradmodell gibt es verschiedene Optionen für das Elektrosystem. Externer Ladepunkt (Serienmäßig für Easy Rider, optional für Easy Rider Compact und Easy Rider Small) Der Easy Rider ist serienmäßig mit einem externen Ladepunkt in der Rückenlehne ausgestattet. Auf diese Weise kann der Akku über einen leicht zugänglichen Ladepunkt geladen werden, ohne dass der Akku vom Fahrrad genommen werden muss. - Seite 39 Ersatz Akku (optional) (Easy Rider, Easy Rider Small) Das Fahrrad kann mit einem zweiten Akku ausgestattet werden. Sobald der angeschlossene Akku leer ist, tauschen Sie die Akkus gegeneinander aus. Nur eine Akkuhalterung ist an das System angeschlossen, was an den Kabeln erkennbar ist. Schaltbarer Akkupack (optional) (Easy Rider, Easy Rider Small) Wenn Sie zwei Akkus verwenden, kann das Fahrrad...
-
Seite 40: Van Raam E-Bike App
Push-Nachrichten erhalten • Wie funktioniert die Van Raam E-Bike App? Mit der Van Raam E-Bike App kann über Bluetooth eine Verbindung mit dem Display hergestellt werden. Sobald das Display bereit ist, sich mit dem Smartphone zu verbinden, leuchtet die An-/Aus-Taste blau. - Seite 41 Gesamtentfernung, Strom, Akkuspannung, Trittkraft und Trittfrequenz werden auf dem Detailbildschirm angezeigt. Die Van Raam E-Bike App kann im Google Play Store oder Apple App Store kostenlos heruntergeladen werden. Weitere Informationen über die Van Raam E-Bike App finden Sie auf der Van Raam Website: www.vanraam.com...
-
Seite 42: Optionen
Optionen Haben Sie zusätzliche Optionen an Ihrem Fahrrad? Einige dieser Optionen werden im Folgenden erläutert. Zusätzliche Optionen sind bei einem Van Raam-Händler erhältlich. Sitz für den Transport abnehmen (Easy Rider, Easy Rider Compact) Beim Easy Rider und Easy Rider Compact ist es möglich, den Sitz abzunehmen. Durch das Abnehmen des Sitzes kann der Transport des Fahrrads auf einem Gepäckträger einfacher... - Seite 43 Sie können nun den Sitz und den Akku im Fahrzeug verstauen und das Fahrrad auf den Fahrradträger stellen. Es ist nicht möglich, einen Fahrradträger für Ihr Van Raam-Fahrrad direkt bei Van Raam zu kaufen. Es gibt mehrere Hersteller, die sich darauf spezialisiert haben, maßgeschneiderte Fahrradträger, Dachträger oder Aufbewahrungslösungen für Ihr...
- Seite 44 Haben Sie zusätzliche Optionen an Ihrem Fahrrad? Einige dieser Optionen werden im Folgenden erläutert. Zusätzliche Optionen sind bei einem Van Raam-Händler erhältlich. Easy Rider teilbarer Rahmen Folgen Sie diesen Schritten, um den Rahmen zu teilen: Schalten Sie die Tretunterstützung aus.
- Seite 45 Gehen Sie wie folgt vor, um die beiden Teile des Fahrrads wieder zusammenzusetzen: Tipp: Ziehen Sie die Feststellbremse des Fahrrads nicht an, dadurch wird es leichter. Vergewissern Sie sich, dass der Sternen Hand Knauf [D] vollständig losgedreht ist. Klemmen Sie das Vorderteil des Fahrrads in die Rahmenverbindung [F].
- Seite 46 Verkürzte Tretkurbel (Easy Rider, Easy Rider Compact, Easy Rider Small) Die verkürzte Tretkurbel wird an der Tretkurbel befestigt (sie Abbildung). Das Pedal kann dann in zwei Positionen in der verkürzten Tretkurbel fixiert werden. Mit der Stellschraube [A] muss die verkürzte Tretkurbel mit der Kurbel ausgerichtet werden.
- Seite 47 Fußfixierung (Easy Rider, Easy Rider Compact, Easy Rider Small) Mit der Fußfixierung können Sie den Fuß fixieren, indem Sie die beiden Zahnriemen [A] in die Schnellspanner [B] schieben. Der Schnellspanner kann durch vollständiges Zurückziehen der Lasche entriegelt werden. Danach kann der Zahnriemen herausgezogen werden. Die Zahnriemen können zugeschnitten werden.
- Seite 48 Die Fußfixierung kehrt in ihre neutrale Position zurück, wenn sie nicht benutzt wird. Durch Verschieben des Ausgleichsblocks kann die Neutralstellung ermittelt werden. Lösen Sie die beiden Schrauben um einige Umdrehungen mit einem Schraubenschlüssel. Schieben Sie den Ausgleichsblock in die gewünschte Position. Ziehen Sie anschließend die Schrauben wieder an.
- Seite 49 Fixierung des Unterschenkels (Easy Rider, Easy Rider Compact, Easy Rider Small) Die Option Fixierung des Unterschenkels ermöglicht es, den Unterschenkel zu fixieren. Zum Einstellen der Unterschenkelfixierung: Lösen Sie die Schraube [A] um einige Umdrehungen mit einem Schraubenschlüssel. Passen Sie die Höhe der Unterschenkelfixierung an den Unterschenkel des Fahrers an.
- Seite 50 Armlehnen (Easy Rider, Easy Rider Compact) Die Armlehnen können individuell hochgeklappt werden und lassen sich beim Easy Rider auch auf unterschiedliche Höhen einstellen. Die Armlehne darf nicht mit mehr als 20 kg belastet werden. So stellen Sie die Armlehnen auf die richtige Höhe ein (nur Easy Rider): Drehen Sie die beiden Innensechskantschrauben [A] mit einem...
- Seite 51 4-Punkt-Gurt (Easy Rider, Easy Rider Small) Um den Gurt zu öffnen, drücken Sie die Taste [A] an der Schnalle. Dann kann die Schnalle auseinandergezogen werden. Der 4-Punkt-Gurt kann in der Länge verstellt werden. Dies erfolgt durch Lösen der Gurtklammern [C] an der Rückseite der Rückenlehne.
- Seite 52 Schaltknüppel (Easy Rider, Easy Rider Compact, Easy Rider Small) Die Position des Schaltknüppels kann im Verhältnis zur Position des Schaltgriffs und je nach Vorliebe des Benutzers bestimmt werden. Um den Knüppel einzustellen, lösen Sie die Schraube [A] mit einem Inbusschlüssel ein paar Umdrehungen. Nun kann der Knüppel auf die gewünschte Position eingestellt werden.
-
Seite 53: Technische Spezifikationen
Technische Spezifikationen Easy Rider Easy Rider Large Easy Rider Easy Rider Medium Compact Small Innenbeinlänge (cm) 65-88 85-108 63-81 47-73 Länge (cm) 1 Breite (cm) Höhe (cm) Einstiegshöhe (cm) ca. 34 Vorderrad 20” 20” 16” 16” Hinterrad 20” 20” 20” 16”... -
Seite 54: Reinigung Und Wartung Durch Den Eigentümer
Reinigung und Wartung durch den Eigentümer Nachfolgend finden Sie Anleitungen für Wartungs- und Einstellarbeiten, die Sie regelmäßig selbst durchführen können. So bleibt der Zustand des Fahrrads optimal. Reinigung Der Rahmen des Dreirads kann mit einem feuchten Tuch abgewischt werden. Für stark verschmutzte Stellen können Sie ein mildes Reinigungsmittel verwenden. - Seite 55 Wenn Sie dennoch selbst Bauteile austauschen wollen, haften Sie für Schäden, die durch falsch montierte Bauteile entstehen. Verwenden Sie nur Originalersatzteile von Van Raam. Diese sind über Ihren Händler erhältlich. Auf Anfrage stellt Ihnen der Händler die notwendigen Informationen zur Reparatur und Wartung zur Verfügung.
-
Seite 56: Reparatur Und Wartung Durch Den Händler
Reparatur und Wartung durch den Händler Prüfen Sie bei der Wartung die Bremsen, Felgen, Beleuchtung, Kettenspannung und Speichen. Prüfen Sie auch die Profiltiefe der Reifen. Diese sollte mindestens einen Millimeter betragen. Abgenutzte Reifen oder defekte Teile müssen ersetzt werden. Überprüfen Sie die Funktion der Parkbremse. Wenn die Parkbremse angezogen ist, darf das Dreirad inklusive Fahrer nicht losfahren. - Seite 57 Einstellen des verstellbaren Lenkers (Easy Rider, Easy Rider Compact) Wenn der Hebel des Lenkerschafts nicht richtig schließt und dadurch der Lenker vom Lenkerschaft nicht ausreichend umschlossen wird, muss die Einstellschraube nachjustiert werden. Befolgen Sie die folgenden Anweisungen, um den Lenkerschaft richtig einzustellen: Öffnen Sie den Bügel [A] des Lenkerschafts.
- Seite 58 Einstellung der Kettenspannung (Easy Rider, Easy Rider Compact) Um die Ketten auf die richtige Spannung zu bringen, ist es wichtig, dass die richtige Reihenfolge eingehalten wird. Befolgen Sie die nachstehenden Anweisungen, um die Nabe und das Spannrad so einzustellen, dass die Ketten richtig gespannt sind: Lösen Sie die Muttern [A] auf beiden Seiten der Nabe.
- Seite 59 Einstellung der Kettenspannung Easy Rider Small Um die Ketten auf die richtige Spannung zu bringen, müssen folgende Handlungen durchgeführt werden: Lösen Sie die Mutter [A] um ein paar Umdrehungen. Verhindern Sie mit einem Schraubenschlüssel, dass sich die Mutter auf der Rückseite mit dreht. Drücken Sie die Spannrolle nach oben, um die Spannung der Kette zu erhöhen.
- Seite 60 Auswechseln des Stoßdämpfers Easy Rider Das Easy Rider hat einen gefederten Rahmen (Wahl der Federung je nach Körpergewicht möglich). Um die Federung zu ersetzen, wird empfohlen, das Fahrrad in ein Hebevorrichtung zu hängen. Achten Sie darauf, dass der Schwingarm der Hinterradaufhängung frei hängen kann.
- Seite 61 Sitzfederung Easy Rider Compact Der Easy Rider Compact verfügt über einen gefederten Sitz (optionale Wahl der Federung je nach Körpergewicht). Diese Feder kann vorgespannt werden, um die Federung etwas härter zu machen. Zum Erhöhen der Federspannung gehen Sie wie folgt vor: Halten Sie sowohl den Spannring als auch die Feder mit der Hand fest.
-
Seite 62: Rückgabestelle Für Die Entsorgung
Unterlagen und Ersatzschlüssel aushändigen, damit der neue Besitzer das Fahrrad sicher nutzen kann. Verwenden Sie die E Bike-App von Van Raam und haben Sie Ihr Fahrrad und Ihren Akku mit der App verknüpft? Stellen Sie in diesem Fall sicher, dass Sie das Fahrrad und den Akku bei der Übertragung/dem Verkauf von der App abkoppeln. -
Seite 63: Garantie
Anweisungen in dieser Gebrauchsanweisung nicht befolgt wurden, wenn Wartungsarbeiten unsachgemäß durchgeführt wurden oder wenn technische Änderungen oder Zusatzteile am Fahrrad unter Verwendung von Nicht-Originalteilen von Van Raam ohne Genehmigung von Van Raam vorgenommen wurden. Außerdem erlischt das ursprüngliche CE-Zertifikat am Fahrrad bei Änderungen durch Dritte. Das Fehlen eines CE- Zertifikats kann zu Problemen bei der Versicherung des Fahrrads und bei eventuellen Schäden oder Haftungen führen. -
Seite 64: Rahmenummer
Rahmenummer Die Rahmenummer ist auf dem Aufkleber zu finden. Dieser Aufkleber ist auf dem Rahmen angebracht, siehe Abbildungen. Beispiel eines Aufklebers: Position des Aufklebers bei Easy Rider, Easy Rider Compact und Easy Rider Small: Easy Rider Easy Rider Compact Auf dem Rahmenrohr Auf der Rückseite des Rahmenrohrs Easy Rider Small Auf dem Rahmenrohr... -
Seite 65: Wartungshinweise
Wartungshinweise Ein Van Raam Fahrrad wird oft ausgiebig benutzt und muss unter allen Wetterbedingungen funktionieren. Durch die richtige Wartung des Fahrrads kann die Lebensdauer stark verlängert werden. Diese Wartung kann von einem Van Raam Händler durchgeführt werden. In den meisten Fällen können Sie die monatliche und jährliche Inspektion selbst durchführen. - Seite 66 Wartung 15-30 Minuten u.a. Reifenkontrolle und Luftdruck • Speichenspannung prüfen • Kettenspannung prüfen/schmieren • Schrauben und Muttern anziehen • Bremsseile und -beläge prüfen • Zahnräder prüfen • Rotierende Teile prüfen/schmieren • Beleuchtung prüfen • Reinigen des Fahrrads • Wartung 30-90 Minuten u.a. Die gleiche Arbeitsweise wie bei der 1.
-
Seite 67: Serviceplan
Serviceplan 1e Wartung Ja/Nein Datum: Händler: Monteur: Bemerkungen: ………………………………………………………………………………………………………………………………………… …………..…………………………………………………………………………………………………………………………… ………………………..……………………………………………………………………………………………………………… ……………………………………..………………………………………………………………………………………………… 2e Wartung Ja/Nein Datum: Händler: Monteur: Bemerkungen: ………………………………………………………………………………………………………………………………………… …………..…………………………………………………………………………………………………………………………… ………………………..……………………………………………………………………………………………………………… ……………………………………..………………………………………………………………………………………………… 3e Wartung Ja/Nein Datum: Händler: Monteur: Bemerkungen: ………………………………………………………………………………………………………………………………………… …………..…………………………………………………………………………………………………………………………… ………………………..……………………………………………………………………………………………………………… ……………………………………..………………………………………………………………………………………………… Version 23.02 67/71... - Seite 68 Jährliche Kontrolle Datum Händler Monteur Bemerkungen Version 23.02 68/71...
- Seite 69 Anmerkungen: Version 23.02 69/71...
- Seite 70 Anmerkungen: Version 23.02 70/71...
-
Seite 71: Lieferungs-Serviceformular Für Das Fahrrad
Lieferungs-Serviceformular für das Fahrrad Herzlichen Glückwunsch zu Ihrem Fahrrad von Van Raam. Dieses Fahrrad wurde mit größtmöglicher Sorgfalt hergestellt. Um die Qualität so gut wie möglich zu gewährleisten, produziert Van Raam die Fahrräder gemäß den Qualitätsanforderungen der ISO 9001:2015. Van Raam ist dafür von DNV GL Business Assurance B.V. zertifiziert.
