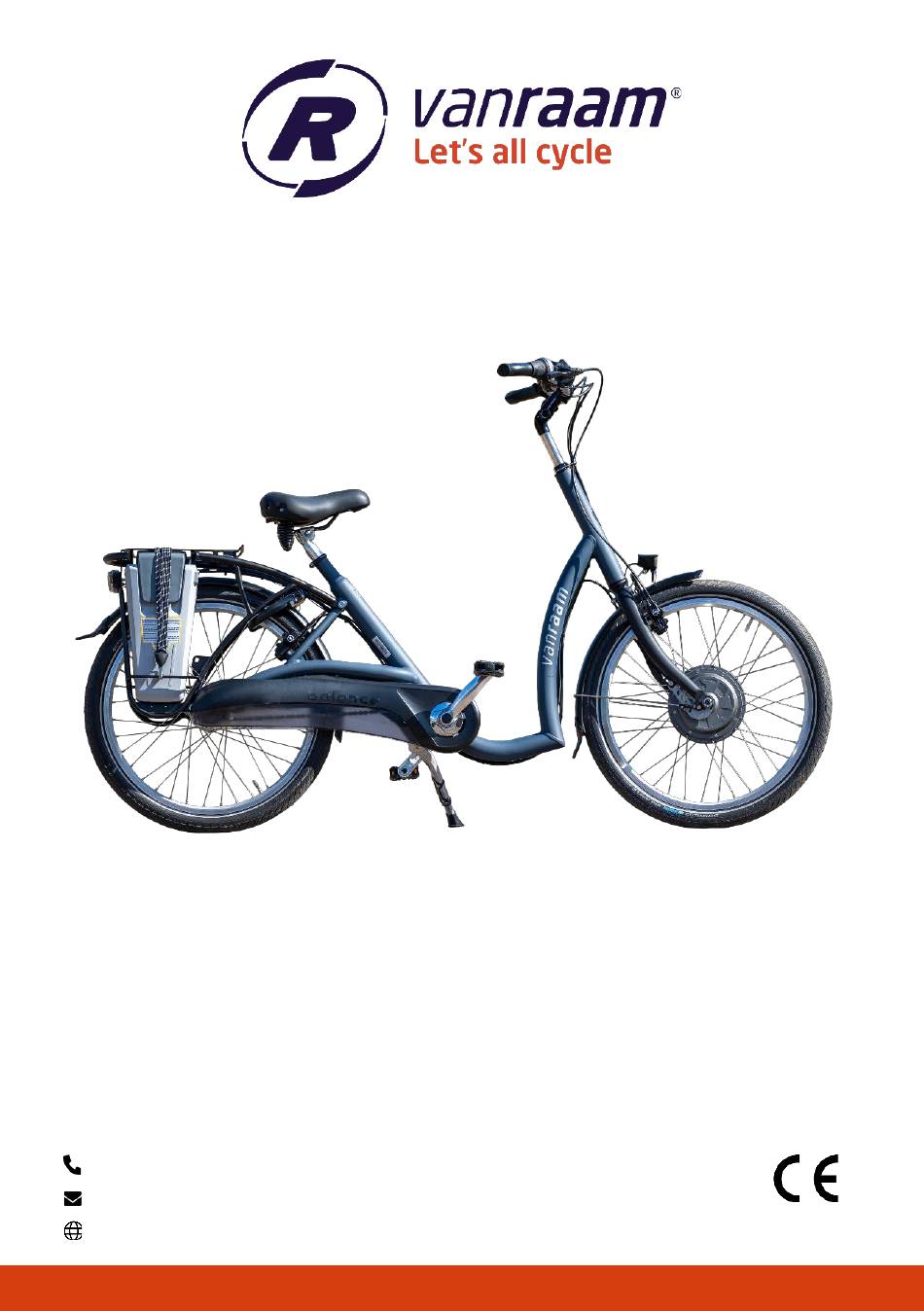

- Seite 1 Gebrauchsanweisung Balance Van Raam Guldenweg 23 7051 HT Varsseveld, Niederlande +31 (0)315 – 25 73 70 info@vanraam.com www.vanraam.com Version 24.01...
- Seite 2 Sicherheitsmaßnahmen ..........................5 Einstellen des Fahrrads ..........................8 Vor der Inbetriebnahme ..........................10 Elektrosystem Silent ........................... 13 Van Raam E-Bike App ..........................26 Zubehör ................................27 Technische Spezifikationen ........................29 Reinigung und Wartung durch den Besitzer ..................30 Reparatur und Wartung durch den Fachhändler ................32 Einstellungen durch den Fachhändler ....................
- Seite 3 Konformität Europa (CE) Van Raam Reha Bikes B.V. erklärt als Hersteller, dass das Balance, wie sie in dieser Gebrauchsanweisung beschrieben sind, in Übereinstimmung mit der Verordnung (EU) 2017/745, Risikoklasse 1, hergestellt wurden. Die mit dem Silent-Elektro-System gelieferten Fahrräder entsprechen auch der Richtlinie 2006/42/EG einschließlich der EMV- Richtlinie 2014/30/EU und der NEN-EN 15194:2017.
- Seite 4 „Lieferungs-Serviceformular für das Fahrrad“ auf der Rückseite dieser Gebrauchsanweisung aus. Indikation Das Balance kann von Personen benutzt werden, denen das Auf- und Absteigen zu schwer fällt, die Gleichgewichtsprobleme haben, Personen mit Schulter- und Handgelenkbeschwerden und Personen die ein stabiles komfortables Rad brauchen.
- Seite 5 Spiel festgestellt wird oder wenn Sie ein ungewöhnliches Geräusch hören. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich bitte an Ihren Van Raam Händler. Achten Sie besonders auf die Räder, den Lenker und den Sitz.
- Seite 6 Anleitung zum sicheren Radfahren Stellen Sie sicher, dass das Fahrrad richtig auf die Maße des Fahrers eingestellt ist. So kann das Fahrrad sicher und komfortabel benutzt werden. Wichtige Sicherheitsaspekte für den Fahrer Fahren Sie bei der ersten Fahrt sehr vorsichtig. •...
- Seite 7 Wie alle mechanischen Teile unterliegt auch das Fahrrad einem Verschleiß und hohen Belastungen. Wenn ein Bauteil versagt, kann dies zu sehr gefährlichen Situationen führen und Schäden oder Verletzungen des Fahrradfahrers zur Folge haben. Jede Form von Rissen, Kratzern oder Farbveränderungen an stark belasteten Teilen einer Komponente ist ein Hinweis darauf, dass das Teil ausgetauscht werden muss.
- Seite 8 Einstellen des Fahrrads Stellen Sie das Fahrrad auf die Größe des Fahrers ein, bevor Sie es in Betrieb nehmen. Dies ist sehr wichtig, besonders für den Sattel und die Lenkung. Wenn eine optimale Einstellung mit den dargelegten Anleitungen nicht möglich ist, wenden Sie sich bitte an Ihren Händler, um eine geeignete Lösung zu finden.
- Seite 9 Lenkerhöhe Die Höhe des Lenkers beeinflusst den Fahrkomfort. Sie bestimmt den Druck auf die Hände sowie die Rückenhaltung. Die bequemste Position bestimmen Sie in der Praxis selbst. Zum Verstellen des Lenkers: Lösen Sie die Schraube durch einige Umdrehungen mit einem Inbusschlüssel. Schieben Sie die Lenkerstange in die richtige Position und ziehen Sie die Schraube danach wieder fest an.
- Seite 10 Vor der Inbetriebnahme Beleuchtung Normalerweise kann Ihre Beleuchtung am Fahrrad manuell bedient und auf verschiedene Positionen eingestellt werden. Wenn Ihr Fahrrad allerdings mit dem Silent Elektrosystem ausgestattet ist, schaltet sich die Beleuchtung automatisch ein, wenn das elektrische System aktiviert wird. Untenstehend finden Sie die Anleitung zur Bedienung der manuell wie auch der zentral geschalteten Beleuchtung.
- Seite 11 Manuell geschaltete Rückleuchte Das Rücklicht verfügt über einen Ein-/Ausschaltknopf, mit dem man zwischen Off - Auto - On wählen kann. Die Einstellung funktioniert folgendermaßen: 1x = ON 1x drücken: Licht an 2x = AUTO 3x = OFF 2x drücken: Licht funktioniert automatisch 3x drücken: Licht aus In der „On/Off“-Position kann das Rücklicht manuell ein- und ausgeschaltet werden.
- Seite 12 Zentral geschaltete Beleuchtung Das Fahrrad ist mit einer zentral geschalteten Beleuchtung ausgestattet. Die Beleuchtung ist mit dem elektrischen System verbunden. Wenn das elektrische System aktiviert wird, schaltet sich die Beleuchtung automatisch ein. Stellen Sie den Neigungswinkel des Scheinwerfers so ein, dass sich das Zentrum des Lichtbündels etwa zehn Meter vor dem Fahrrad befindet.
- Seite 13 Elektrosystem Silent Artikelnummer: -2195 Das Leise Elektrosystem besteht aus 5 Teilen: Display, Tasteneinheit, Akku, Motor und Tretlager. Die Verwendung der ersten 3 Teile wird in dieser Anleitung erläutert. Bedienung des Silent Smart Displays Das Silent Smart Display liefert Ihnen Fahrradinformationen, die später weiter erläutert werden.
- Seite 14 Anzeigebildschirm Nach dem Einschalten des Elektrosystems wird der Anzeigebildschirm angezeigt. Dieser Bildschirm zeigt aktuelle Fahrradinformationen an. Der Anzeigebildschirm funktioniert nur, wenn das Elektrosystem eingeschaltet ist. (a) Bluetooth-Verbindung (b) Rückwärtsfahrfunktion des (Daumen-)Gasgriffs ist aktiviert (c) Benachrichtigungsfeld (d) Fahrradbeleuchtung (e) Anzeige der Geschwindigkeitseinheit (f) Geschwindigkeit (g) Batterieladestand (h) Unterstützungsstufe...
- Seite 15 Modebildschirme Mit der Mode-Taste (3) kann der Modebildschirm (i) eingestellt werden. Während des Fahrens kann zwischen den folgenden 3 Modebildschirmen gewechselt werden. Reichweite [RANGE] (Standardanzeige) Dies ist die Anzahl der Kilometer, die noch mit der verbleibenden Akkukapazität im aktiven Unterstützungsmodus gefahren werden können. Die Reichweite ist abhängig vom Unterstützungsmodus und ist eine Schätzung, so dass die tatsächliche Reichweite von der Schätzung abweichen kann.
- Seite 16 Meldungen Im Informationsbildschirm können verschiedene Symbole angezeigt werden. Die Symbole sind unten erläutert. Weitere Informationen zu den Meldungen finden Sie im Kapitel "Mögliche Störungen". Die Fahrradbeleuchtung ist aktiviert Eine Bluetooth-Verbindung ist aktiv Keine Kommunikation mit dem Akku Die Rückwärtsfunktion des (Daumen-)Gashebels ist aktiviert Die Temperatur des Controllers ist zu hoch Die Spannung ist zu hoch Fehler...
- Seite 17 Unterstützungsstufen angepasst werden. Die Rezepte können vom Händler oder über die Van Raam-App gewechselt werden. Van Raam E-Bike-App Mit der App können Sie verschiedene Informationen verfolgen und die Unterstützungsstufen konfigurieren. Im Kapitel "Van Raam E-Bike-App" finden Sie weitere Informationen dazu. Version 24.01 17/43...
- Seite 18 Aufladen des Akku Zum Aufladen des Akkus: 1. Entriegeln Sie den Akku durch eine Vierteldrehung des Schlüssels. 2. Ziehen Sie den Griff nach vorne. 3. Ziehen Sie den Akku aus der Halterung. 4. Nehmen Sie den Akku mit nach drinnen. Schließen Sie das Ladegerät erst an die Steckdose an.
- Seite 19 Setzen Sie den Akku wieder in die Halterung ein. Schieben Sie den Akku hinten an der Stange [A] vorbei. Drücken Sie die Öffnung an der Unterseite des Akku kräftig auf den Strip. 10. Ziehen Sie den Griff nach oben und drücken Sie den Akku an der Oberseite fest in den Controller.
- Seite 20 Wenn das System nicht benutzt wird, schaltet es sich nach einiger Zeit automatisch ab. Schalten Sie das Fahrrad vor dem Auf- und Absteigen, oder wenn Sie neben dem Rad laufen und es festhalten, immer aus. Stellen Sie sicher, dass der Schalter unter dem Gepäckträger immer zur Seite geschoben ist wo sich auch die Batterie befindet.
- Seite 21 Anzeigeleuchten des Akkus Auf dem Akku befindet sich eine LED-Anzeige, mit der der Ladezustand überwacht werden kann. Durch kurzes Drücken der Ein-/Aus-Taste [A] kann der Ladestand abgelesen werden. Während des Ladevorgangs zeigt die Anzeige den Fortschritt an: Der Akku ist vollständig aufgeladen. Wenn der Akku verwendet wird, wird die Anzahl der leuchtenden grünen Lampen abnehmen.
- Seite 22 Das Gehäuse des Akkus und des Ladegeräts darf nicht geöffnet werden. Bei • Problemen wenden Sie sich an Ihren Händler! Ein Van Raam Akku darf aus Sicherheits- und Fehlfunktionsgründen nicht • überarbeitet werden. Lassen Sie den Akku nicht fallen, dies kann sowohl äußere als auch innere Schäden •...
- Seite 23 Bitte beachten Sie, dass das Fahrrad bei niedrigeren Temperaturen (0ºC und darunter) weniger Unterstützung bietet und der Akku schneller leer wird. Das Aufladen bei niedrigen Temperaturen dauert auch länger. Jeder Akku entlädt sich im Laufe der Zeit. Dieser Prozess wird als "Selbstentladung" bezeichnet.
- Seite 24 Störungstabelle Störsymbol / Code Beschreibung Auswirkung / Maßnahme Alle Zu hohe Temperatur System unterstützt, die Unterstützungsstufen des Controllers Motorleistung wird reduziert. blinken Thermometer (Symbol) + Zu hohe Temperatur System wird nicht unterstützt, alle Unterstützungsstufen des Controllers den Controller abkühlen lassen. blinken Akku mit Kreuz (Symbol) + Keine Kommunikation...
- Seite 25 Aufladen und Wartung des Akkus Wichtige Sicherheitshinweise: Sicherheitsvorkehrungen für das Ladegerät Laden Sie ausschließlich Van Raam Li-Ionen-Akkus mit dem mitgelieferten • Ladegerät. Schließen Sie das Ladegerät nur an eine geeignete Steckdose an (220-240 Volt AC 50-60 Hz). Wenn das Ladegerät nicht verwendet wird, ziehen Sie den Stecker aus der Steckdose und den Stecker des Akkus.
- Seite 26 Gesamtentfernung, Strom, Akkuspannung, Trittkraft und Trittfrequenz werden auf dem Detailbildschirm angezeigt. Die Van Raam E-Bike App kann im Google Play Store oder Apple App Store kostenlos heruntergeladen werden. Weitere Informationen über die Van Raam E-Bike App finden Sie auf der Van Raam Website: www.vanraam.com...
- Seite 27 Es ist nicht mehr erlaubt, die App während des Radfahrens zu bedienen. Sie darf nur im Stillstand bedient werden. Die Benutzung eines Mobiltelefons beim Radfahren ist strafbar. Zubehör Abhängig von Ihrer Bestellung können Sie das im Folgenden aufgeführte Zubehör verwenden. Weiteres Zubehör ist bei Ihrem Fachhändler verfügbar. Kurbelverkürzer Der Kurbelverkürzer wird wie abgebildet an der Kurbel befestigt.
- Seite 28 Blinklichtinstallation Zum Bedienen der Blinklichter kippen Sie den Schalter [A] nach links oder rechts. Zum Ausschalten des Blinklichtes stellen Sie den Schalter in die mittlere Position. Die Blinklichter sind batteriebetrieben. Um die Akku zu wechseln, lösen Sie die Schraube des Deckels und entfernen Sie die orangefarbene Abdeckung [B].
- Seite 29 Technische Spezifikationen Länge (cm) Breite (cm) Höhe (cm) Innenbeinlänge (cm) 67-82, 76-91*, 85-100 Rahmenhöhe (cm) 42, 51*, 60 Einstieghöhe (cm) Vorderrad 24“ Hinterrad 24“ Gewicht (kg) ca. 26 ohne Elektro Max. Ladung Gepäckträger (kg) Max. Gewicht des Benutzers (kg) Bremsen, vorne Hydraulische Felgenbremsen Bremsen, hinten Hydraulische Felgenbremsen...
- Seite 30 Reinigung und Wartung durch den Besitzer Im Folgenden finden Sie Anleitungen für die Wartung und die Einstellungen, die Sie selbst regelmäßig vornehmen können. Dies sorgt dafür, dass Ihr Fahrrad in optimalem Zustand bleibt. Reinigung Der Rahmen des Fahrrads kann mit einem feuchten Tuch gereinigt werden. Für Schmutzflecken können Sie ein mildes Reinigungsmittel verwenden.
- Seite 31 Wenn Sie dennoch selbst Bauteile ersetzen möchten, sind Sie selbst verantwortlich für Schäden oder Verletzungen in Folge von unsachgemäß montierten Bauteilen. Verwenden Sie ausschließlich original Van Raam Ersatzteile. Diese sind über Ihren Händler erhältlich. Auf Anfrage stellt Ihnen der Händler die notwendigen Informationen für Wartung und Reparatur zur Verfügung.
- Seite 32 Verringerung der Bremsleistung kommen kann, oder sogar zu einem Bruch der Felge, mit den entsprechenden gefährlichen Folgen. Reparaturen, Wartungen und Anpassungen dürfen nur mit original Van Raam Teilen durchgeführt werden. Anzugsdrehmoment der Schrauben...
- Seite 33 Einstellungen durch den Fachhändler Kettenschutz entfernen Um bei der Wartung an die Kette zu gelangen, muss der Kettenschutz entfernt werden. Führen Sie hierzu die folgenden Schritte aus: Lösen Sie die 2 Schrauben an der Unterseite des transparenten Kettenschutzteils [A] mit einem Torx-Schraubenzieher.
- Seite 34 Besitzer das Fahrrad sicher nutzen kann. Verwenden Sie die e-bike app von Van Raam und haben Sie Ihr Fahrrad und Ihren Akku mit der app verknüpft? Stellen Sie in diesem Fall sicher, dass Sie das Fahrrad und den Akku bei der Übertragung/dem Verkauf von der app abkoppeln.
- Seite 35 Anleitungen in dieser Gebrauchsanweisung nicht befolgt wurden, wenn unsachgemäße Wartungsarbeiten durchgeführt wurden oder wenn technische Änderungen oder Ergänzungen an dem Fahrrad mit nicht-original Van Raam Teilen und ohne Zustimmung von Van Raam vorgenommen wurden. Außerdem verfällt bei Änderungen durch Dritte die ursprüngliche CE-Erklärung für das Fahrrad.
- Seite 36 Rahmennummer Die Rahmennummer finden Sie auf dem Aufkleber. Dieser Aufkleber ist am Rahmen angebracht, siehe Abbildungen. Beispiel für den Aufkleber: Position des Aufklebers: Hinten auf der Sitzstange Version 24.01 36/43...
- Seite 37 Wartungshinweise Ein Van Raam Fahrrad wird oft ausgiebig benutzt und muss unter allen Wetterbedingungen funktionieren. Durch die richtige Wartung des Fahrrads kann die Lebensdauer stark verlängert werden. Diese Wartung kann von einem Van Raam Händler durchgeführt werden. In den meisten Fällen können Sie die monatliche und jährliche Inspektion selbst durchführen.
- Seite 38 Wartung 15-30 Minuten u.a. Reifenkontrolle und Luftdruck • Speichenspannung prüfen • Kettenspannung prüfen/schmieren • Schrauben und Muttern anziehen • Bremsseile und -beläge prüfen • Zahnräder prüfen • Rotierende Teile prüfen/schmieren • Beleuchtung prüfen • Reinigen des Fahrrads • Wartung 30-90 Minuten u.a. Die gleiche Arbeitsweise wie bei der 1.
- Seite 39 Serviceplan 1e Wartung Ja/Nein Datum: Händler: Monteur: Bemerkungen: ………………………………………………………………………………………………………………………………………… …………..…………………………………………………………………………………………………………………………… ………………………..……………………………………………………………………………………………………………… ……………………………………..………………………………………………………………………………………………… 2e Wartung Ja/Nein Datum: Händler: Monteur: Bemerkungen: ………………………………………………………………………………………………………………………………………… …………..…………………………………………………………………………………………………………………………… ………………………..……………………………………………………………………………………………………………… ……………………………………..………………………………………………………………………………………………… 3e Wartung Ja/Nein Datum: Händler: Monteur: Bemerkungen: ………………………………………………………………………………………………………………………………………… …………..…………………………………………………………………………………………………………………………… ………………………..……………………………………………………………………………………………………………… ……………………………………..………………………………………………………………………………………………… Version 24.01 39/43...
- Seite 40 Jährliche Kontrolle Datum Händler Monteur Bemerkungen Version 24.01 40/43...
- Seite 41 Anmerkungen: Version 24.01 41/43...
- Seite 42 Anmerkungen: Version 24.01 42/43...
- Seite 43 Lieferungs-Serviceformular für das Fahrrad Wir gratulieren zur Anschaffung Ihres Van Raam Fahrrades. Dieses Fahrrad wurde mit äußerster Sorgfalt hergestellt. Um ein Höchstmaß an Qualität zu gewährleisten, stellt Van Raam seine Fahrräder gemäß dem ISO 9001:2015-Qualitätsstandard her. Van Raam wurde dafür vom DNV GL Business Assurance B.V. zertifiziert.
