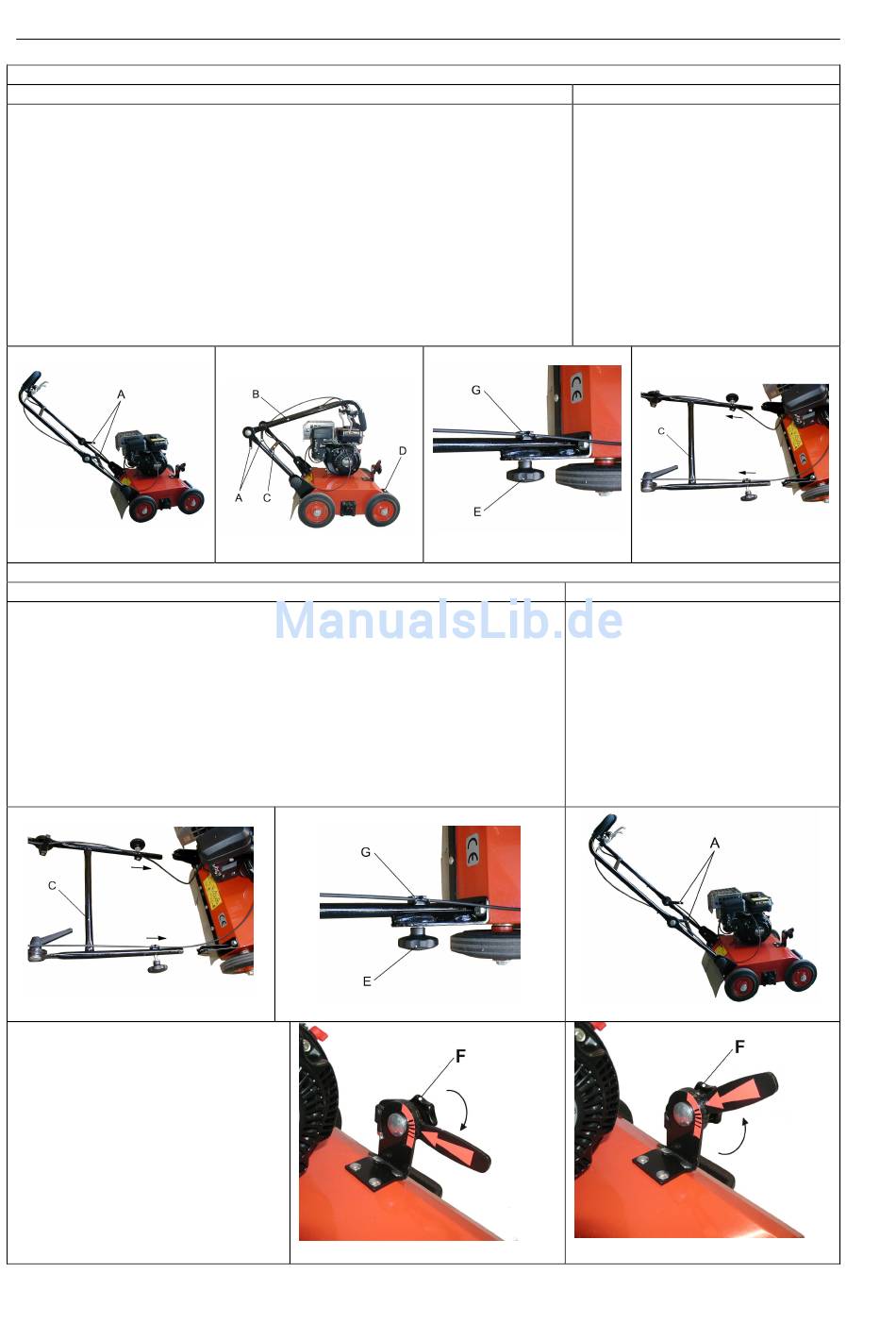

Transport
Beachten Sie insbesondere die Sicherheitshinweise
Für den Transport des Vertikutierers in Kraftfahrzeugen oder auf Anhängern
kann der Führungsholm in Transportstellung gebracht oder abgenommen
werden.
Führungsholm in Transportstellung bringen
- Bild 1: Knebelschrauben „A" rechts und links lösen
- Bild 2: Führungsholm „B" über den Motor schwenken und Knebel-
schrauben wieder festziehen
- Bild 2: Gerät nur am unteren Führungsholm „C" und am Griff „D" anheben
- Bild 3: Die Sterngriffe „E" rechts und links lösen, Kabel und Bowdenzug
aus der Halterung „G" lösen
- Bild 4: Unteren Führungsholm „C" aus der Aufnahme herausziehen, ggf.
am Gelenk (siehe Bild 1: Knebelschrauben „A") einknicken und
Führungsholm neben das Gerät legen
Bild 1
Vorbereiten
Beachten Sie insbesondere die Sicherheitshinweise
- Stellen Sie den Vertikutierer auf einen ebenen und festen Untergrund.
Führungsholm einsetzen
- Bild 5: Führungsholm „C" in die Aufnahme einführen, ggf. am Gelenk
geradestellen (siehe Bild 1: Knebelschrauben „A")
- Bild 6: Sterngriffe „E" rechts und links anziehen, Kabel und Bowdenzug
in die Halterungen „G" einlegen
- Bild 7: Stellen sie mit Hilfe der Knebelschrauben „A" den Führungsholm
so ein, dass Sie die Führungsgriffe mit leicht angewinkelten
ausgestreckten Armen erreichen, wobei die Unterarme waagerecht sein
sollten. Der obere Führungsholm muss nicht mit dem unteren
Führungsholm in einer Linie (wie abgebildet) stehen.
Bild 5
Vertikutiertiefen-Einstellung:
(Bild 8 und 9)
- Griffschraube „F" lösen
- mit dem Hebel das Vertikutie-
rerchassis soweit herunterlassen
oder anheben bis die Schlegel die
gewünschte
erreichen. Verstellweg ca. 3 mm
je Raste.
- Griffschraube „F" festziehen
- Arbeitstiefe je nach Rasenbe-
schaffenheit einstellen. Jedoch
nicht tiefer als 2-3 mm
Bild 2
Bild 6
Arbeitstiefe
Bild 8
Bedienung
Bild 3
- 7 -
Transport
-
Zündkerzenstecker abziehen
-
Tankverschluss auf korrekten
Sitz überprüfen
-
Vertikutierer mit geeignetem
Zurrgeschirr fixieren.
-
Bowdenzug und Kabel nicht
knicken
Bild 4
Vorbereiten
Ergonomische
Führungsholmein-
stellung
für
beschwerdefreies
arbeiten
Achten Sie auf festen Sitz der
Knebelschrauben!
Bild 7
Bild 9
