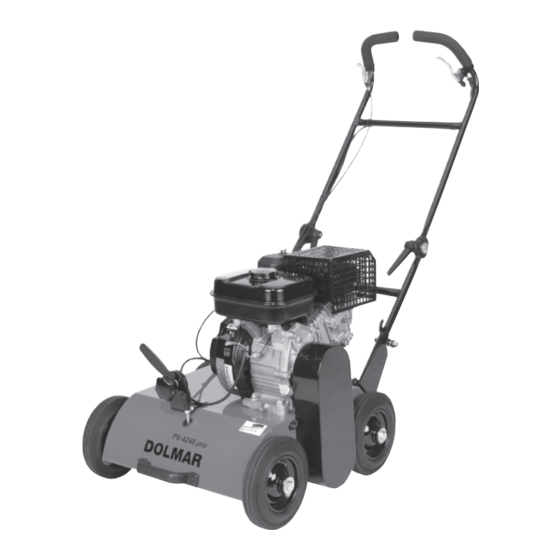

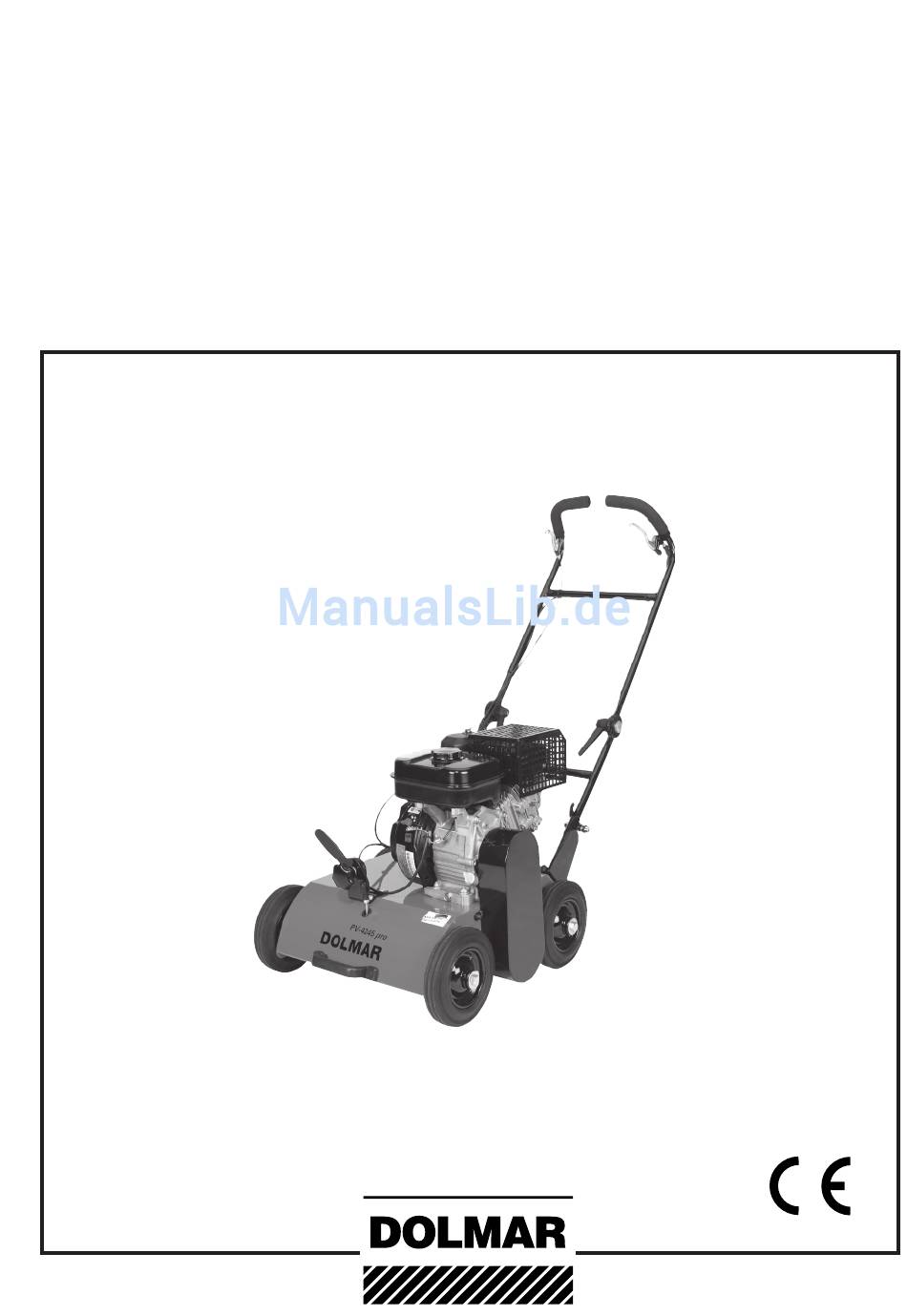

- Seite 1 Betriebsanleitung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanleitung sorgfältig aufbewahren! PV-4245 http://www.dolmar.de...
-
Seite 2: Inhaltsverzeichnis
Vorwort Sehr geehrter Kunde! Wir möchten uns bei dieser Gelegenheit dafür bedanken, dass Sie sich für einen Vertikutierer vom Typ PV-4245 entschieden haben. Bitte machen Sie sich vor dem ersten Einsatz mit Ihrem Vertikutierer mit seiner Bedienung vertraut. Dazu dient Ihnen diese Betriebsanleitung. -
Seite 3: Technische Daten
Technische Daten Vertikutiererdaten: Antriebsart: - Motor : Robin EX 13 D - Motordauerleistung : 2,2KW / 3,0 PS - Eingestellte max. Arbeitsdrehzahl : 3600 1/min - Anzahl Zylinder - Kühlung : Luftgekühlt - Starter : Seilzug - Kraftstoff : Benzin, bleifrei - Tank : 2,7 Liter Kraftübertragung:... -
Seite 4: Motordaten Und Bauteile
Technische Daten Motordaten und Bauteile Modell EX 13 D Luftgekühlter Viertakt-Benzinmotor Bohrung x Hub 58 x 48 Hubraum cm³ Zylinder Verdichtung 8,5:1 Leistung, max. kW (PS) / 1/min 3,2 (4,3) / 4000 Dauerleistung kW (PS) / 1/min 2,2 (3,0) / 3600 Drehzahl, max. -
Seite 5: Vorbereitung
Sicherheitshinweise Vorbereitung Personen, die die Betriebsanleitung nicht kennen, dürfen den Vertikutierer nicht benutzen. Das Mindestalter der Bedienungspersonen beträgt 18 Jahre, zum Zweck der Ausbildung unter Aufsicht 16 Jahre. Gemäß der Unfallverhütungsvorschriften (UVV) dürfen Jugendliche Vertikutiermaschinen nicht bedienen, rüsten, warten und instandsetzen. Der Vertikutierer darf nicht eingesetzt werden, wenn Personen, besonders Kinder und Tiere in der Nähe sind. -
Seite 6: Instandhaltung, Wartung, Reparatur, Lagerung
Sicherheitshinweise Halten Sie die Arbeitswerkzeuge an, wenn der Vertikutierer zum Transport angekippt werden muss. Halten Sie die Arbeitswerkzeuge an, wenn andere Flächen als Gras überquert werden und wenn der Vertikutierer von und zu der zu bearbeitenden Fläche transportiert wird. Benutzen Sie den Vertikutierer niemals mit beschädigten oder ohne Schutzeinrichtungen, z. B. ohne Spritzschutz. -
Seite 7: Bedienung
Bedienung Transport Beachten Sie insbesondere die Sicherheitshinweise Transport Für den Transport des Vertikutierers in Kraftfahrzeugen oder auf Anhängern Zündkerzenstecker abziehen kann der Führungsholm in Transportstellung gebracht oder abgenommen Tankverschluss auf korrekten werden. Sitz überprüfen Führungsholm in Transportstellung bringen Vertikutierer mit geeignetem - Bild 1: Knebelschrauben „A“... -
Seite 8: Allgemeine Hinweise Zum Vertikutieren
Bedienung - Die Rasenfläche muss vor dem Vertikutieren so tief wie möglich gemäht Empfohlene Schnitthöhe 40 mm und von Schnittgut befreit sein - Fremdkörper sind vor dem Vertikutieren von der zu bearbeitenden Bei der Arbeit auf Fremdkörper Fläche zu entfernen achten! - Kein feuchtes Gras und nicht bei Regen vertikutieren. -
Seite 9: Arbeiten Mit Dem Vertikutierer
Bedienung Arbeiten mit dem Vertikutierer Beachten Sie die insbesondere Sicherheitshinweise Arbeiten mit dem Vertikutierer Vertikutierer auf der zu bearbeitenden Fläche in Position bringen, Achtung! Vertikutierer an den Griffen des Führungsholms mit beiden Händen Motor geht aus, wenn linker sicher führen Schalthebel losgelassen wird. -
Seite 10: Keilriemen Prüfen Und / Oder Wechseln
Instandhaltung, Wartung, Reparatur, Lagerung Die Lager der Vertikutierwelle regelmäßig abschmieren, insbesondere Keilriemenschutz niemals nach einer Reinigung mit Hochdruck. Hierfür muss antriebsseitig der weglassen Keilriemenschutz demontiert werden (Schrauben SW 10) Keilriemen prüfen und / oder wechseln Die Keilriemenspannung regelmäßig einmal wöchentlich prüfen. Bei neuen Optimale Spannung: einer... -
Seite 11: Störungssuche Und Abhilfe
Instandhaltung, Wartung, Reparatur, Lagerung Wartungsposten 8 Stunden 50 Std. 200 Std. (täglich) (wöchentlich) (monatlich) Std. Std. Zündkerze reinigen ● Alle 100 Stunden Motoröl wechseln Nach den ersten 20 ● Betriebsstunden Alle 100 Stunden Luftfilter reinigen ● Luftfiltereinsatz ersetzen ● Reinigen des Kraftstoffgrobfilters ●... -
Seite 12: Reinigung
Instandhaltung, Wartung, Reparatur, Lagerung Reinigung Nach jeder Reinigung (Abspritzen mit Wasser, insbesondere mit Hochdruckreiniger) alle Schmierstellen abschmieren und den Vertikutierer 1 bis 2 Minuten laufen lassen, damit das eingedrungene Wasser wieder herausgedrückt wird. Den Motor nur mit einem Lappen reinigen. Abspritzen mit einem starken Wasserstrahl vermeiden, da Wasser in das Zünd-, Kraftstoff- und Schmierölsystem gelangen und zu Störungen führen kann. -
Seite 13: Konformitätserklärung
EU-Konformitätserklärung Die Unterzeichnenden, Shigeharu Kominami und Rainer Bergfeld, bevollmächtigt von der DOLMAR GmbH, erklären, dass die Geräte der Marke DOLMAR, Typ: PV-4245 hergestellt von DOLMAR GmbH, Jenfelder Str. 38, D-22045 Hamburg, den grundlegenden Sicherheits- und Gesundheitsanforderungen der einschlägigen EU-Richtlinien entsprechen: EU-Maschinenrichtlinie 98/37/ EG, EU-EMV-Richtlinie 89/336/ EWG (geändert durch 91/263 EWG, 92/31/EWG und 93/68 EWG),... -
Seite 14: Werkstattservice, Ersatzteile Und Garantie
Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Bitte beachten Sie auch, dass bei der Verwendung von nicht Original -Teilen eine Garantieleistung durch DOLMAR oder Robin nicht möglich ist. Garantie DOLMAR garantiert eine einwandfreie Qualität und übernimmt, unbeschadet der gesetzlichen Gewährleistung, im Falle von... - Seite 15 Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Bitte beachten Sie auch, dass bei der Verwendung von nicht Original -Teilen eine Garantieleistung durch DOLMAR oder Robin nicht möglich ist. Garantie DOLMAR garantiert eine einwandfreie Qualität und übernimmt die Kosten für eine Nachbesserung durch Auswechseln der...
- Seite 16 DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 20 D-22004 Hamburg Germany Form: 995 703 454 ( 7.05 DE) http://www.dolmar.de...
