Da variierende Anschlussbelegungen hauptsächlich die Kabel
der Zündung (PIN A7) und der Batterie+ (PIN A4) betreffen,
ist Ihr ISO Anschlusskabel mit kleinen Steckverbindern aus-
gestattet. Mit diesen Steckverbindungen können Sie die
Anschlüsse für Zündung und Batterie + gegebenenfalls ver-
tauschen oder ein fehlendes Zündungskabel überbrücken.

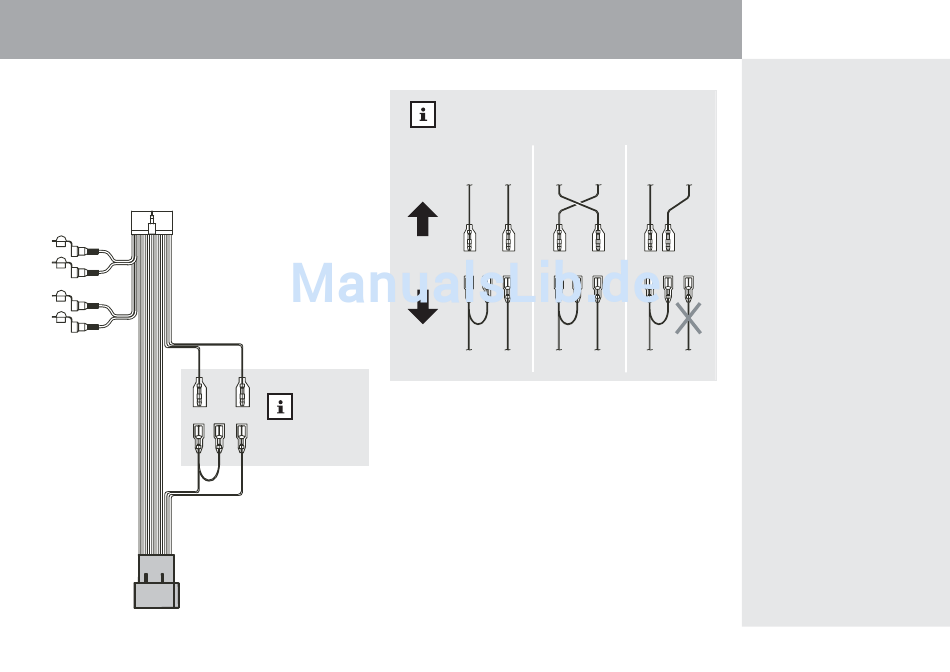

Abb.2
ISO Anschlusskabel
ISO Anschluss
Zündung
zum Radio
zum Auto
Das zum Radio führende rote Kabel muss mit der Zündung,
Zündung
das zum Radio führende gelbe Kabel muss mit dem Pluspol
der Batterie verbunden werden.
siehe Varianten
rechts oben
Variante 1: Die Anschlussbelegung des ISO Anschlusses
Variante 2: Sind die Kabel von Zündung und Pluspol bei
Variante 3: Bietet Ihr Fahrzeug keine Anschlussmöglichkeit
Variante 1
Variante 2
rot
gelb
rot
gelb
Zündung
Batterie
Batterie
Zündung
+
+
+
+
stimmt mit der in Ihrem Fahrzeug überein.
Ihrem Fahrzeug vertauscht, können Sie dies
durch die Steckverbindung im ISO Anschluss-
kabel ausgleichen.
der Zündung, schließen Sie beide Kabel an den
Pluspol der Autobatterie an. In diesem Fall
schaltet sich das Autoradio nicht automatisch
mit der Zündung aus.
CS MP SOUNDMAX
Variante 3
rot
gelb
Batterie
frei
+
