Inhaltszusammenfassung für Soundstream LW2.240

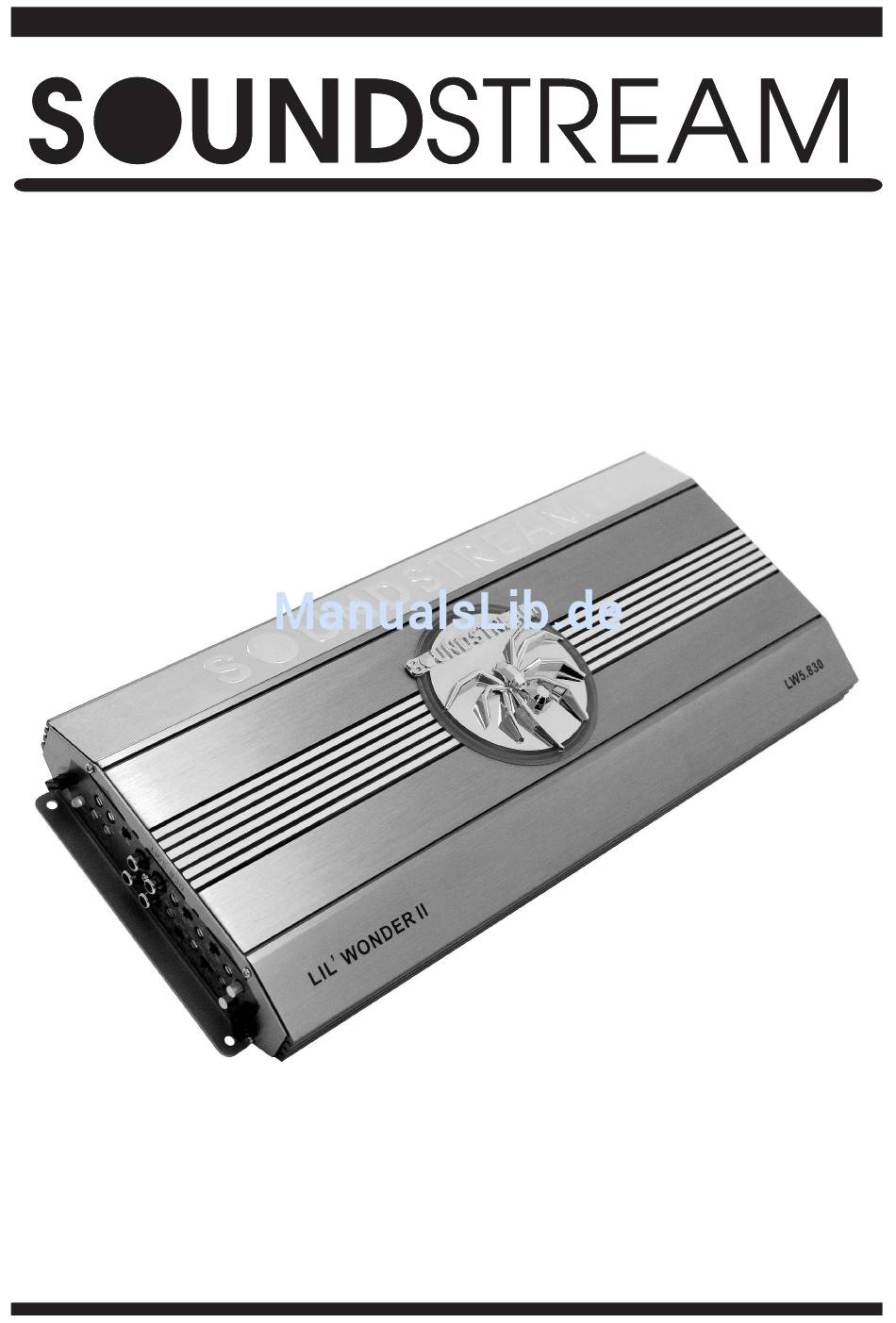

- Seite 1 LIL´ WONDER II LW2.240 / LW4.480 / LW5.830 Bedienungsanleitung Owner’s Manual Installationshinweise Installation Guide...
-
Seite 3: Inhaltsverzeichnis
OWNER’S MANUAL ENGLISH INDEX Specifications Wiring & Installation Trouble Shooting LW2.240 Inputs & Controls Speaker Connections 2 Channel Stereo Speaker Connections Bridged Mode 1 Channel Mono LW4.480 Inputs & Controls Speaker Connections 4 Channel Stereo Speaker Connections Bridged Mode 2 Channel Stereo LW5.830... - Seite 4 A High/Low Selector switch is also provided for the Bandpass-Mode (BP), allowing you to choose either the low range (LOW 50 Hz - 650 Hz) or the high range (HIGH 500 Hz - 6.5 kHz). LW2.240 Output Power: 4 ohms...
-
Seite 5: Wiring & Installation
OWNER’S MANUAL ENGLISH WIRING & INSTALLATION Before beginning, disconnect the negative (-) terminal of the battery prior to working on the positive (+) terminal to prevent a short to ground. This is impor- tant to avoid serious damage to your car audio system and your car electrics. Reconnect the negative terminal only after all connections have been made. -
Seite 6: Inputs & Controls
OWNER’S MANUAL ENGLISH LW2.240 INPUTS & CONTROLS Gain Control: High Input L / R: Bass Boost: Used to adjust gain Switch 0 /+6 /+12dB High Level Input from source to match source unit unit via speaker output HI INPUT GAIN... -
Seite 7: Speaker Connections 2 Channel Stereo
OWNER’S MANUAL ENGLISH LW2.240 SPEAKER CONNECTIONS 2 CHANNEL STEREO +12V BRIDGED CAUTION: Please observe speaker channel and polarity as printed by the speaker terminal block. Incorrect phasing of the speakers results in total loss of bass response. LW2.240 BRIDGED MODE... -
Seite 8: Inputs & Controls
OWNER’S MANUAL ENGLISH LW4.480 INPUTS & CONTROLS Frequency Range (HIGH/LOW) Gain Control CH 1/2 & 3/4: Bass Boost CH 1/2 & 3/4: for Bandpass-Mode (BP): Used to adjust gain Switch 0 /+6 /+12dB Switch frequency from to match source unit 50 Hz to 650 Hz (LOW) or from 500 Hz to 6.5 kHz (HIGH) on CH 3/4 BASS BOOST... -
Seite 9: Speaker Connections 4 Channel Stereo
OWNER’S MANUAL ENGLISH LW4.480 SPEAKER CONNECTIONS 4 CHANNEL STEREO BRIDGED FUSES +12V BRIDGED CAUTION: Please observe speaker channel and polarity as printed by the speaker terminal block. Incorrect phasing of the speakers results in total loss of bass response. BRIDGED MODE LW4.480 2 CHANNEL STEREO BRIDGED... -
Seite 10: Inputs & Controls
OWNER’S MANUAL ENGLISH LW5.830 INPUTS & CONTROLS Subwoofer Switch (SUB on/off): Low Pass Filter (LPF) CH 1/2 & 3/4: Activates CH 5 for subwoofer mode Frequency adjustment 50 Hz to 650 Hz High Pass Filter (HPF) CH 1/2 & 3/4: Gain Control: Bass Boost CH 5: Frequency adjustment... -
Seite 11: Speaker Connections 4 Channel Stereo + Subwoofer
OWNER’S MANUAL ENGLISH LW5.830 SPEAKER CONNECTIONS 4 CHANNEL STEREO+ SUBWOOFER BRIDGED +12V BRIDGED When utilzing the 5 Channel Mode, you can use an specified inductor (blocking-coil) in series with the 5th Channel (sub) to optimize your sound. In order to prevent impedance overload Frequency Distortion issues. -
Seite 12: Trouble Shooting
OWNER’S MANUAL ENGLISH TROUBLE SHOOTING SYMPTOMS CHECK REMEDY NO SOUND Is the power Check all fuses to amplifier. LED illuminated? Be sure Turn-on lead is connected (NO) check signal leads. Check gain control. Check Tuner/Deck volume level. Clean contacts on fuse holders. Is the Diagnostic Check for speaker short or LED illuminated? (YES) -
Seite 13: Deutsch
BEDIENUNGSANLEITUNG DEUTSCH DEUTSCH Bedienungsanleitung Installationshinweise... -
Seite 14: Technische Daten
Ein High/Low Wahlschalter für den Bandpass-Betrieb (BP) ist ebenfalls integriert. Dieser ermöglicht zwischen dem tieffrequenten Bereich (LOW 50 Hz - 650 Hz) oder dem hochfrequenten Bereich (HIGH 500 Hz - 6.5 KHz) zu wählen. LW2.240 Auskangsleistung: 4 ohm 2 x 60 watt... -
Seite 15: Elektrische Anschlüsse & Installationshinweise
BEDIENUNGSANLEITUNG DEUTSCH ELEKTRISCHE ANSCHLÜSSE & INSTALLATIONSHINWEISE Achten Sie bei der Installation darauf, dass keine serienmäßig im Kfz vorhandenen Teile wie z.B. Kabel, Tank oder ähnliche Teile beschädigt werden. Vergewissern Sie sich, dass der Verstärker an dem Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation. -
Seite 16: Anschlüsse Und Bedienelemente
BEDIENUNGSANLEITUNG DEUTSCH LW2.240 ANSCHLÜSSE & BEDIENELEMENTE Gain Regler: High Input L / R: Bass Boost: Zum Anpassen des Signals Schaltbar 0 /+6 /+12dB Hochpegeleingänge für vom Autoradio/Steuergerät LS-Kabel aus der Steuereinheit HI INPUT GAIN 50Hz-650Hz BASS PWR/PRT BOOST 50Hz - 650Hz... -
Seite 17: Lautsprecher Anschlüsse 2 Kanal Stereo
BEDIENUNGSANLEITUNG DEUTSCH LW2.240 LAUTSPRECHER ANSCHLÜSSE 2 KANAL STEREO +12V BRIDGED ACHTUNG: Bitte vergewissern Sie sich, dass die Polarität der Anschlüsse laut den Beschriftungen übereinstimmt. Fehlerhafter Anschluss verursacht den Verlust des Bass-Signals. LW2.240 GEBRÜCKT 1 KANAL MONO +12V BRIDGED ACHTUNG: Bitte vergewissern Sie sich, dass die Polarität der Anschlüsse laut den Beschriftungen... -
Seite 18: Anschlüsse Und Bedienelemente
BEDIENUNGSANLEITUNG DEUTSCH LW4.480 ANSCHLÜSSE & BEDIENELEMENTE HIGH / LOW Schalter für Gain Regler CH 1/2 & 3/4: Bass Boost: Bandpass-Betrieb (BP): Zum Anpassen des Signals Schaltbar 0 /+6 /+12dB Schaltet den Frequenzbereich auf vom Steuereinheit (Radio) Kanal 3/4 von 50 Hz bis 650 Hz (LOW) auf 500 Hz bis 6.5 kHz (HIGH) um BASS BOOST BASS BOOST... -
Seite 19: Lautsprecher Anschlüsse 4 Kanal Stereo
BEDIENUNGSANLEITUNG DEUTSCH LW4.480 LAUTSPRECHER ANSCHLÜSSE 4 KANAL STEREO BRIDGED FUSES +12V BRIDGED ACHTUNG: Bitte vergewissern Sie sich, dass die Polarität der Anschlüsse laut den Beschriftungen übereinstimmt. Fehlerhafter Anschluss verursacht den Verlust des Bass-Signals. GEBRÜCKT LW4.480 2 KANAL STEREO BRIDGED FUSES +12V BRIDGED ACHTUNG:... -
Seite 20: Anschlüsse Und Bedienelemente
BEDIENUNGSANLEITUNG DEUTSCH LW5.830 ANSCHLÜSSE & BEDIENELEMENTE Subwoofer Schalter (SUB on/off): Tief Pass Filter CH 1/2 & CH 3/4 (LPF): Schaltet CH 5 aktiv bei Subwoofer-Betrieb Frequenzregelung 50 Hz bis 650 Hz Hoch Pass Filter CH 1/2 & CH 3/4 (HPF): Gain Regler: Bass Boost: Frequenzregelung... -
Seite 21: Lautsprecher Anschlüsse 4 Kanal Stereo + Subwoofer
BEDIENUNGSANLEITUNG DEUTSCH LW5.830 LAUTSPRECHER ANSCHLÜSSE 4 KANAL STEREO + SUBWOOFER BRIDGED +12V BRIDGED Wenn Sie den 5 Kanal Modus benutzen, können Sie zur Klangverbes- serung auch eine Induktionsspule mit dem fünften Kanal (Subwoofer) in Reihe, um übersteuerte Impedanz-Frequenzen zu verhindern. ACHTUNG: Bitte vergewissern Sie sich, dass die Polarität der Anschlüsse laut den Beschriftungen übereinstimmt. -
Seite 22: Fehlerbehebung
BEDIENUNGSANLEITUNG DEUTSCH FEHLERBEHEBUNG FEHLER NACHPRÜFEN FEHLERBEHEBUNG KEINE Leuchtet die Funktions - Überprüfen Sie alle Sicherungen FUNKTION anzeige (grüne LED)? Überprüfen Sie die Steuerleitung (REM) (NEIN) Überprüfen Sie die Stromanschlüsse Überprüfen Sie den GAIN-Regler Überprüfen Sie die Lautstärke Ihrer Steuereinheit (Autoradio) Reinigen Sie die Kontakte der Anschlüsse und Sicherungen Leuchtet die Sicherungs-... - Seite 24 T E C H N O L O G I E S 1550 S. Maple Avenue., Montebello, CA 90640 U.S.A. Phone 323-724-4600 Fax. 323-722-8125 www.soundstream.com D E S I G N DISTRIBUTOR FOR GERMANY, AUSTRIA AND SWITZERLAND Audio Design GmbH · www.audiodesign.de Am Breilingsweg 3 ·...
