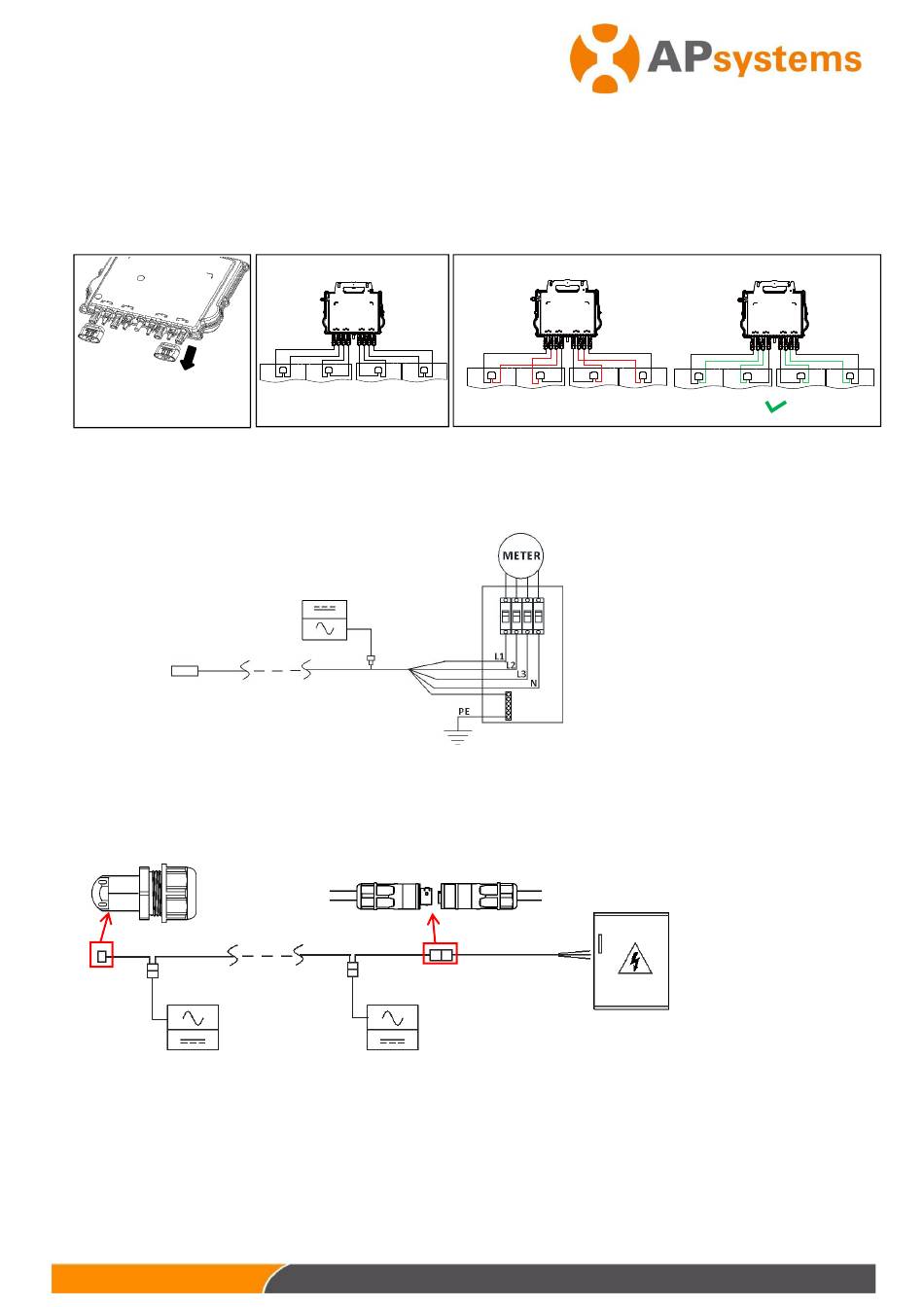

APsystems QT2 Schnellinstallationsanleitung Seite 4

Sie sicher, dass keine der AC- und/oder DC-Leitungen eingeklemmt oder beschädigt sind. Stellen
Sie sicher, dass alle Abzweigkästen ordnungsgemäß verschlossen sind.
WARNUNG! Jedes PV-Panel muss sorgfältig an denselben Kanal angeschlossen werden.
Niemals positive und negative Kabel auf zwei verschiedene Kanäle aufteilen, sonst wird der
Wechselrichter beschädigt und die Garantie erlischt.
HINWEIS: Kein Nullleiterausgang vom Wechselrichter. Kompatibel mit Delta und Wye
3-Phasen-Netz.
ACHTUNG: Vor dem
Anschluss der PV-Module
Transportsicherung
entfernen.
.Verbinden Sie APsystems Mikro-Wechselrichter mit dem Netz
Schritt 8
HINWEIS: 1. Bitte installieren Sie bipolare Schutzschalter mit dem richtigen Nennstrom oder gemäß den
örtlichen Vorschriften, die für den Anschluss an das Stromnetz obligatorisch sind.
2. Die Installation von Leckstromunterbrechern oder AFCI/GFCI-Unterbrechern wird nicht empfohlen.
.
Schritt 9 Wechselstrom-Verlängerungskabel
Wenn ein AC-Verlängerungskabel benötigt wird, können Benutzer das AC-Buskabel und das
AC-Verlängerungskabel in einer Anschlussdose anschließen oder ein Paar AC-Stecker/Buchsen
verwenden, die APsystems als optionales Zubehör anbietet.
Buskabel-Endkappe
Vervollständigen des APsystems-Installationsplans
Schritt10.
a. Jeder APsystems Mikrowechselrichter hat 2 abnehmbare Seriennummernetiketten.
b. Schließen Sie den Installationsplan ab, indem Sie das ID-Etikett jedes Mikrowechselrichters
an die richtige Stelle kleben.
c. Das zweite Etikett mit der Seriennummer kann auf den Rahmen des Solarmoduls geklebt
werden, um später die Position des Mikrowechselrichters ohne Demontage des PV-Moduls zu
Männliche/weibliche AC-Anschlüsse
AC Extension Cable
4
X
2022/12/22 Rev 1.0 Schnell-Installationsanleitung
