QT2 Mikrowechselrichter Schnell-Installationsanleitung
Schritt 1.
Überprüfen Sie, ob die Netzspannung mit der Nennleistung des
Mikrowechselrichters übereinstimmt
Schritt 2. Verteilung des AC-Bus-Kabels
a. Ein Ende des AC-Bus-Kabels wird für den Zugang zum Abzweigkasten in das Stromnetz
verwendet.
b. Verdrahten Sie die Leiter des AC-Busses: L1 – BRAUN; L2 – SCHWARZ; L3 – GRAUb; N –
BLUE; PE – GELB GREEN.
HINWEIS: Der Farbcode der Verdrahtung kann je nach den örtlichen Vorschriften unterschiedlich
sein. Prüfen Sie vor dem Anschluss an den AC-Bus, ob alle Drähte der Installation
übereinstimmen. Eine
Mikrowechselrichtern führen: Solche Schäden sind nicht durch die Garantie abgedeckt.
Schritt 3.
Befestigen Sie die APsystems Mikrowechselrichter an dem Gestell
HINWEIS: Installieren Sie die Mikrowechselrichter (einschließlich der DC- und AC-Anschlüsse)
unter den PV-Modulen, um eine direkte Einwirkung von Regen, UV-Strahlung oder anderen
schädlichen Wettereinflüssen zu vermeiden. Lassen Sie unterhalb und oberhalb des Gehäuses
des Mikrowechselrichters einen Mindestabstand von 1,5 cm (3/4''), um eine gute Luftzirkulation zu
ermöglichen. Das Gestell muss gemäß den örtlichen Elektrovorschriften ordnungsgemäß geerdet
sein.

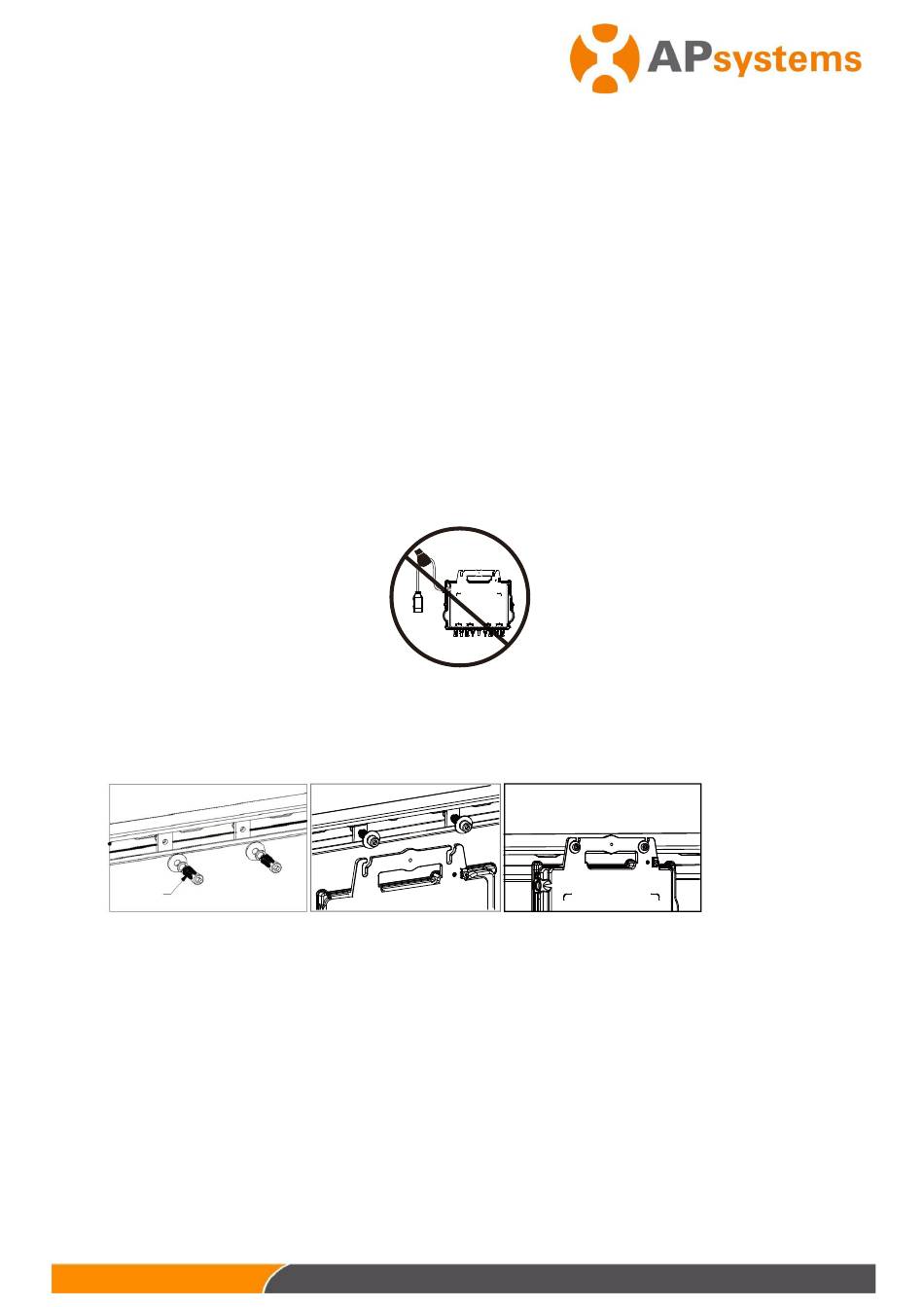

ACHTUNG:Den Mikrowechselrichter
NICHT am AC-Kabel vorbeitragen.
Dadurch kann sich das AC-Kabel
teilweise oder vollständig
Gerät lösen, was zu keinem oder
einem schlechtem Betrieb führt.
a. Markieren Sie die Position des Mikrowechselrichters auf dem Gestell in Bezug auf den
Abzweigkasten für die PV-Module oder andere Hindernisse.
b. Montieren Sie jeweils einen Mikrowechselrichter an jedem dieser Standorte mit den vom Hersteller
des Modulträgers empfohlenen Befestigungselementen und achten Sie darauf, dass die
Erdungsscheibe zum Gestell zeigt.
M8
(Nicht von APsystems geliefert)
Schritt 4. Erden Sie das System
Es gibt 2 Möglichkeiten, die Mikrowechselrichter der QT2-Serie zu erden.
1. Durch die angebrachte Erdungsscheibe.
Nachdem die Mikrowechselrichter und das Gestell zuverlässig installiert sind, kann die
Erdungsscheibe des Mikrowechselrichters mit dem Gestell verbunden werden, um eine
ordnungsgemäße Erdung zu gewährleisten.
falsche Verkabelung
vom
kann zu irreparablen
