3 Getting Started
3.1 Mechanische Anbindung
3.2 Elektrische Anbindung
X1 Power - Stecker 5 pol.
1) Ansicht in Steckrichtung
______________________________________________________________________________________________
Achtung!
Der Erdanschluss ist je nach Anlage direkt oder über eine RC-Kombination an Erde zu legen.
Beim Anschluss an CC-Link ist darauf zu achten, dass die Schirmung des Steckers einwandfrei mit dem
Steckergehäuse verbunden ist.
______________________________________________________________________________________________
1 Head 2 – Schreib-/Lesekopf 2
2 Head 1 – Schreib-/Lesekopf 1
3 Anzugsmoment 0,8...1,2 Nm,
4 Anzugsmoment 7,8... 11,8 Nm,
► Auswerteeinheit mit 4 Schrauben M4 befestigen.
Seite 8 von 22

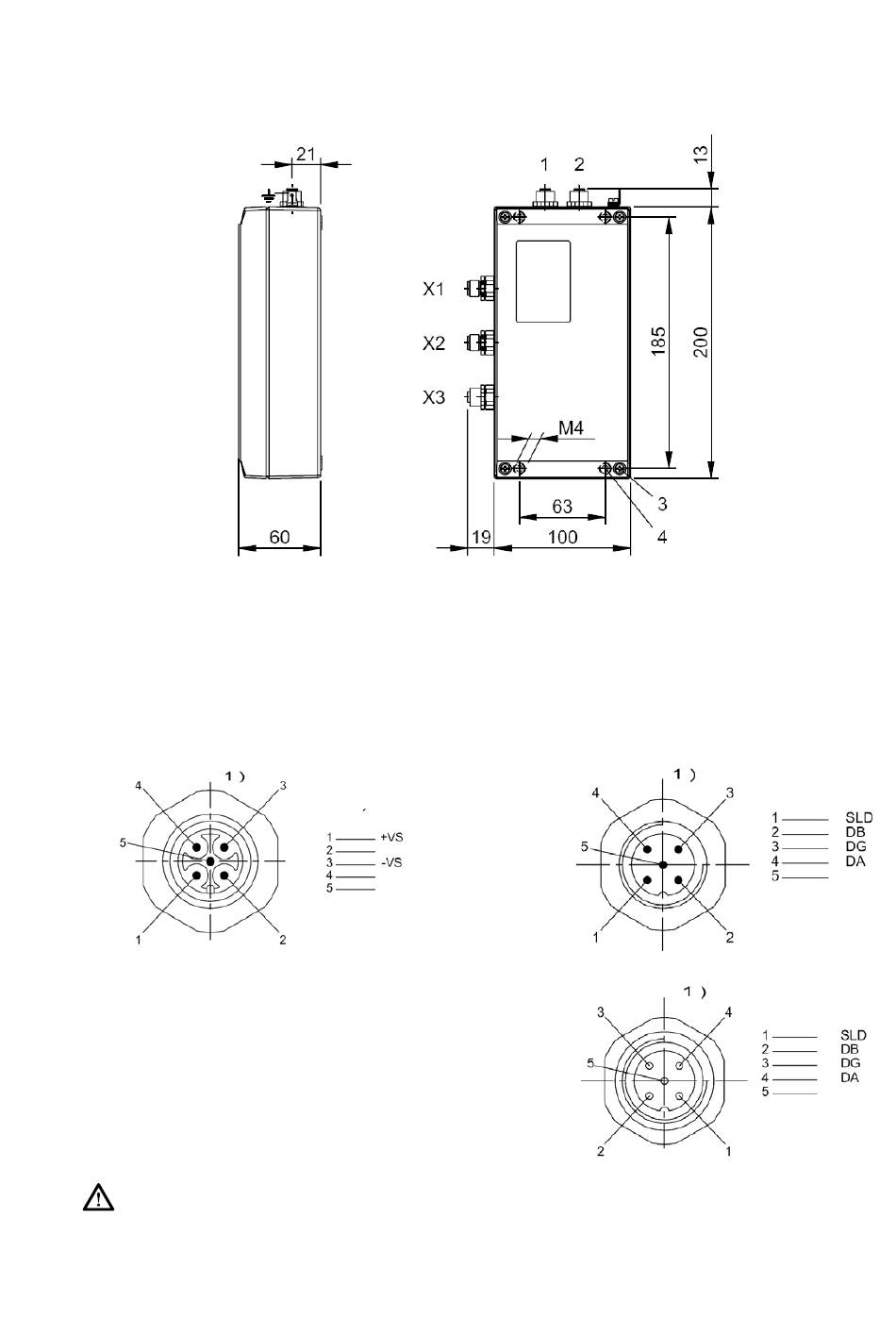

Abbildung 1: Mechanische Anbindung (Abmessungen in mm)
X2 CC-Link In - Stecker 5 pol.
X3 CC-Link Out - Buchse 5 pol.
