Verwandte Anleitungen für Balluff BNI IOL-102-000-K020
Inhaltszusammenfassung für Balluff BNI IOL-102-000-K020

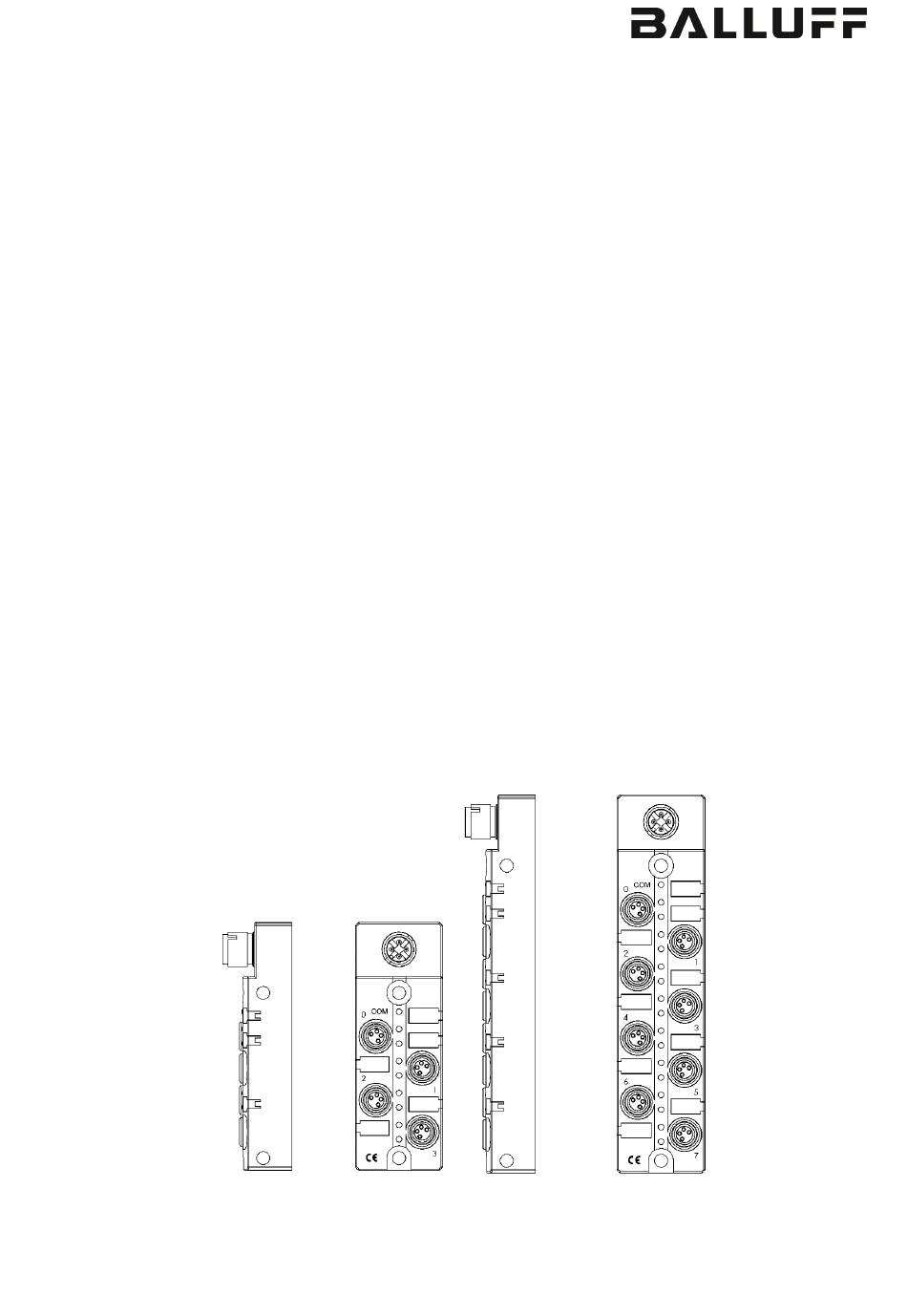

- Seite 1 BNI IOL-102-000-K020 BNI IOL-104-000-K021 BNI IOL-102-S01-K020 BNI IOL-104-S01-K021 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
3.5. IO-Link Schnittstelle Sensor-Hub anschliessen Modulvarianten Sensorschnittstelle IO-Link Schnittstelle 4.1. IO-Link Daten 4.2. Prozessdaten / Ausgangsdaten 4.3. Prozessdaten/ Eingangsdaten BNI IOL-102-000-K020 BNI IOL-102-S01-K020 BNI IOL-104-000-K021 BNI IOL-104-S01-K021 4.4. Parameterdaten/ Bedarfsdaten Invertierung der Eingänge 40hex 4.5. Fehlermeldungen 4.6. Events / Ereignisse Technische Daten 5.1. -
Seite 3: Allgemeines
Balluff Network Interface / IO-Link Allgemeines 1.1. Gliederung des Dieses Handbuch ist so gegliedert, dass ein Kapitel auf dem anderen aufbaut. Handbuchs Kapitel 2: Grundlegende Sicherheitshinweise Kapitel 3: Hauptschritte zur Installation des Geräts …… 1.2. Typografische Folgende typografische Konventionen finden in diesem Handbuch Verwendung. -
Seite 4: Sicherheit
Sicherheit 2.1. Bestimmungs- Diese Anleitung beschreibt das Balluff Network Interface BNI IOL-… für den Einsatz als gemäße dezentrales Modul zum Einsammeln / Anschluss von binären Standardsensoren. Es handelt Verwendung sich hierbei um ein IO-Link Device das mittels IO-Link Protokoll mit der übergeordneten IO-Link Master Baugruppe kommuniziert. -
Seite 5: Erste Schritte
Balluff Network Interface / IO-Link Erste Schritte 3.1. Anschluß- übersicht 8-Port Modul Abb. 3-1: BNI IOL-104-000-K021 / BNI IOL-104-S01-K021 1 IO-Link Schnittstelle 8 Befestigungsbohrung 2 Befestigungsbohrung 9 Port LED: Standard Eingang-Port 7 Pin 4 3 Status LED: Kommunikation / Modul... -
Seite 6: Anschlußübersicht 4-Port Modul
Erste Schritte 3.2. Anschluß- übersicht 4-Port Modul Abb. 3-2: BNI IOL-102-000-K020 / BNI IOL-102-S01-K020 1 IO-Link Schnittstelle 2 Befestigungsbohrung 3 Status LED Kommunikation / Modul 4 Standard Eingang-Port 1 5 Standard Eingang-Port 3 6 Befestigungsbohrung 7 Port LED: Standard Eingang-Port 3 Pin 4... -
Seite 7: Mechanische Anbindung
Balluff Network Interface / IO-Link Erste Schritte 3.3. Mechanische Das Modul BNI IOL … werden mit 2 Schrauben maximal M4 und 2 Unterlegscheiben Anbindung befestigt. 3.4. Elektrische Die Sensor-Hub Module benötigen keinen separaten Versorgungsspannungsanschluß. Die Anbindung Bereitstellung der Versorgungsspannung erfolgt über die IO-Link-Schnittstelle durch die übergeordnete IO-Link Masterbaugruppe. -
Seite 8: Io-Link Schnittstelle
IO-Link Schnittstelle 4.1. IO-Link Daten BNI IOL-102-000-K020 Übertragungsrate COM2 (38,4 kBaud) Frametyp Minimale Zykluszeit 2.5 ms Prozessdatenzyklus 2.5 ms, bei minimaler Zykluszeit Prozessdatenlänge 1 Byte BNI IOL-104-000-K021 / BNI IOL-102-S01-K020 Übertragungsrate COM2 (38,4 kBaud) Frametyp Minimale Zykluszeit 2.5 ms Prozessdatenzyklus 2.5 ms, bei minimaler Zykluszeit... -
Seite 9: Prozessdaten/Eingangsdaten
Balluff Network Interface / IO-Link IO-Link Schnittstelle 4.3. Prozessdaten/ Eingangsdaten BNI IOL-102-000- 8 binäre Eingänge K020 Byte BNI IOL-102-S01- 8 binäre Eingänge mit Einzelkanalüberwachung K020 Byte BNI IOL-104-000- 16 binäre Eingänge K021 Byte www.balluff.com... -
Seite 10: Bni Iol-104-S01-K021
IO-Link Schnittstelle BNI IOL-104-S01- 16 binäre Eingänge mit Einzelkanalüberwachung K021 Byte Byte www.balluff.com... -
Seite 11: Parameterdaten/Bedarfsdaten
Balluff Network Interface / IO-Link IO-Link Schnittstelle 4.4. Parameterdaten/ SPDU Parameter Daten- Zugriffs- Default-Wert Bedarfsdaten breite rechte Index Index Sub- index Vendor ID 2 Byte 0378 0x050107 0x050109 Device ID 3 Byte 0x050103 0x050105 Vendor 7 Byte BALLUFF Name Vendor text 15 Byte www.balluff.com... -
Seite 12: Invertierung Der Eingänge 40Hex
IO-Link Schnittstelle Invertierung der BNI IOL-102-xxx-K020 Eingänge 40 Byte Invertierung Port (x): 0 - Normal 1 – Invertiert BNI IOL-104-xxx-K021 Byte Invertierung Port (x): 0 - Normal 1 – Invertiert www.balluff.com... -
Seite 13: Fehlermeldungen
Balluff Network Interface / IO-Link IO-Link Schnittstelle 4.5. Fehler- Error Code Additional Code meldungen Device application Index not available error 0x80 0x11 Device application Subindex not available error 0x80 0x12 Device application Value out of range error 0x80 0x30 4.6. Events /... -
Seite 14: Technische Daten
M12, A-kodiert, Stift E-Port M8, Buchse, 4-polig Schutzart per IEC 60529 IP 67 (nur im gesteckten und verschraubten Zustand) BNI IOL-102-000-K020 30 x 85 x 24 BNI IOL-102-S01-K020 Abmessungen (B x H x T in mm) BNI IOL-104-000-K021 30 x 129 x 24... -
Seite 15: Led Anzeigen
Balluff Network Interface / IO-Link Technische Daten 5.5. LED Anzeigen LED 2 LED 1 Abb. 5-3: LED Anzeigen Modul Status LED 2, Modulversorgung / Kommunikation Anzeige Funktion Keine Kommunikation, Versorgungsspannung ok Grün Grün, negativ Kommunikation ok, Versorgungsspannung ok LED 2 gepulst Kommunikationsfehler, Versorgung Überlast /... -
Seite 16: Led E-Ports Standard
Technische Daten LED E-Ports BNI IOL-102-000-K020 / BNI IOL-104-000-K021 Standard LED 1, E-Port Pin 4, Pin 2 Anzeige Funktion Gelb, statisch Eingangssignal = 1 Eingangssignal = 0 LED E-Ports mit BNI IOL-102-S01-K020 / BNI IOL-104-S01-K021 Einzelkanal- LED 1, E-Port Pin 4, Pin 2 mit Einzelkanalüberwachung überwachung... -
Seite 17: Anhang
Anhang 6.1. Bestellnummer BNI IOL-10x-x0x-K0xx Balluff Network Interface IO-Link Schnittstelle Funktionen 102 = 4-Port 104 = 8-Port Variante 000 = Standardausführung S01 = Einzelkanalüberwachung Mechanische Ausführung K020 = Kunststoffgehäuse, M8, 4-Port Busanschluß und Spannungsversorgung 1xM12 Aussengewinde E-Ports: 4xM8, Buchse, 4-polig K021 = Kunststoffgehäuse, M8, 8-Port... - Seite 18 Balluff GmbH Schurwaldstrasse 9 73765 Neuhausen a.d.F. Deutschland Tel. +49 7158 173-0 Fax +49 7158 5010 www.balluff.com balluff@balluff.de...
