1.

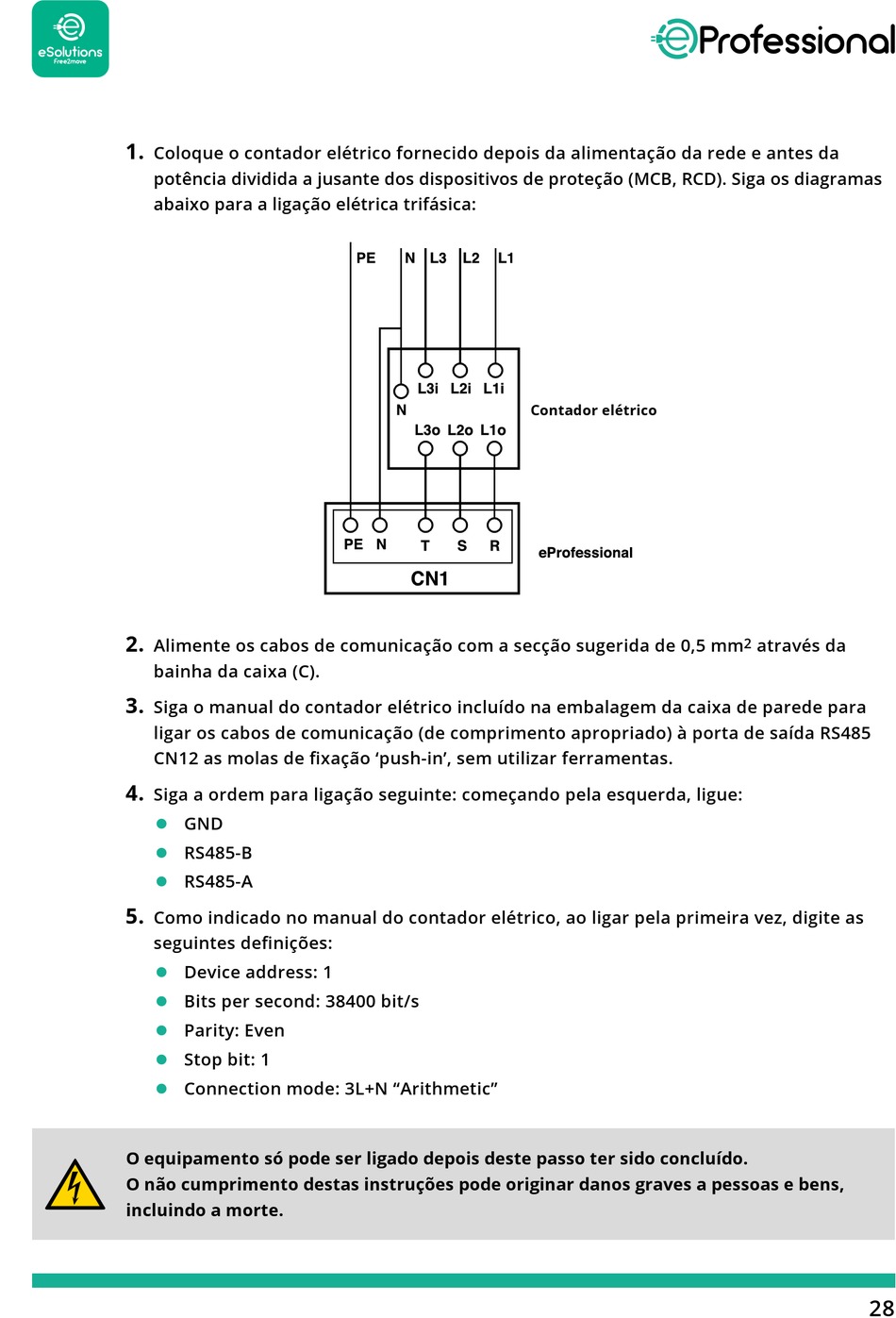

Coloque o contador elétrico fornecido depois da alimentação da rede e antes da
potência dividida a jusante dos dispositivos de proteção (MCB, RCD). Siga os diagramas
abaixo para a ligação elétrica trifásica:
2.
Alimente os cabos de comunicação com a secção sugerida de 0,5 mm
bainha da caixa (C).
3.
Siga o manual do contador elétrico incluído na embalagem da caixa de parede para
ligar os cabos de comunicação (de comprimento apropriado) à porta de saída RS485
CN12 as molas de fixação 'push-in', sem utilizar ferramentas.
4.
Siga a ordem para ligação seguinte: começando pela esquerda, ligue:
GND

RS485-B

RS485-A

5.
Como indicado no manual do contador elétrico, ao ligar pela primeira vez, digite as
seguintes definições:
Device address: 1

Bits per second: 38400 bit/s

Parity: Even

Stop bit: 1

Connection mode: 3L+N "Arithmetic"

O equipamento só pode ser ligado depois deste passo ter sido concluído.
O não cumprimento destas instruções pode originar danos graves a pessoas e bens,
incluindo a morte.
