Free2Move eSolutions eProfessional Installationshandbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Free2Move eSolutions eProfessional
Inhaltszusammenfassung für Free2Move eSolutions eProfessional

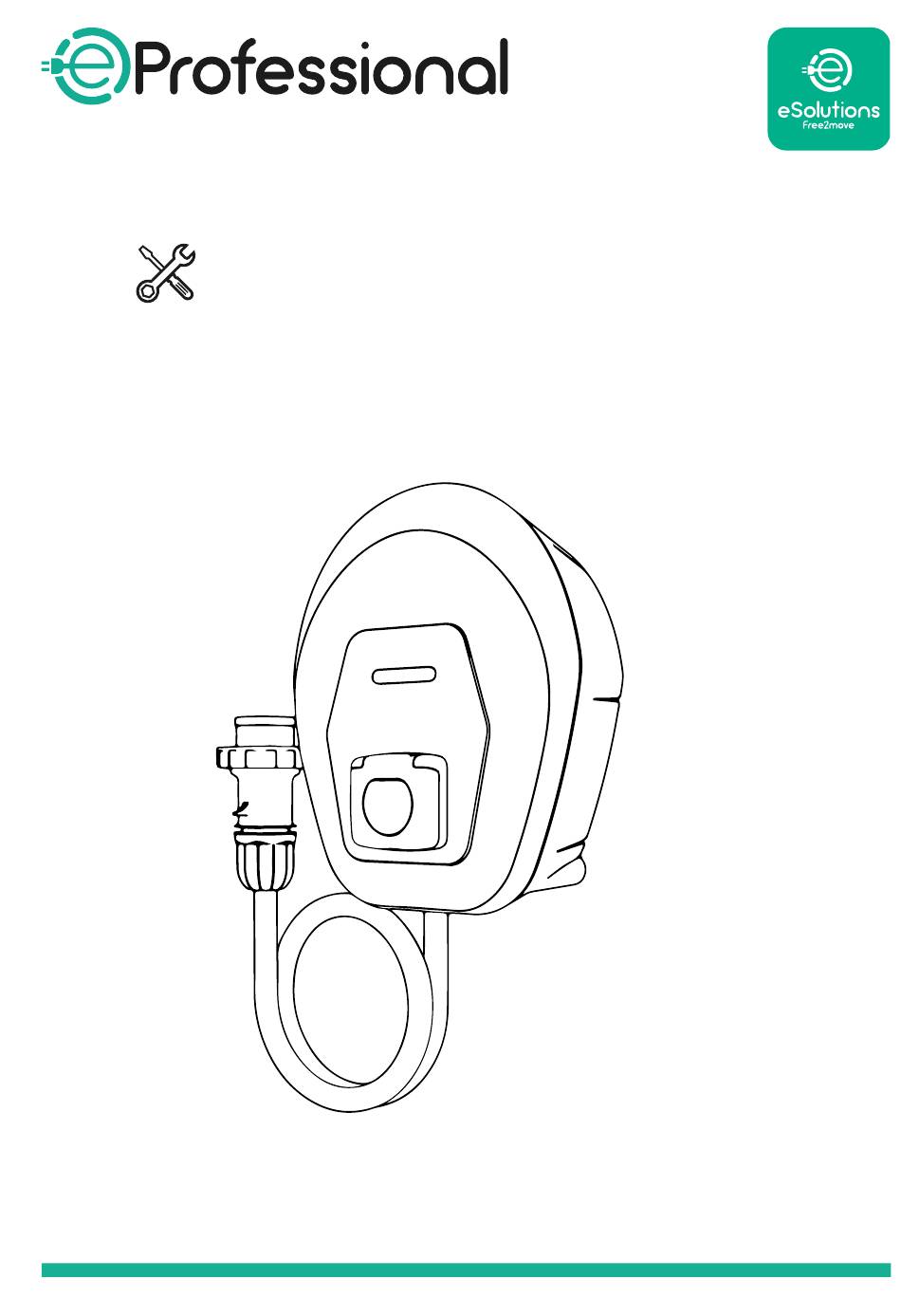

- Seite 1 INSTALLER MANUAL...
-
Seite 35: Návod K Instalaci
NÁVOD K INSTALACI... - Seite 67 INSTALLATIONSHANDBUCH...
- Seite 68 INHALT ABSCHNITT SEITE EINLEITUNG ALLGEMEINE INFORMATIONEN 1.1. Einsatzgebiete 1.2. Symbol und Definitionen 1.3. Typenschild 1.4. Produktabmessungen und -eigenschaften 1.5. Technische Daten INSTALLATION 2.1. Vorbereitung für die Installation 2.2. Erforderliches Werkzeug 2.3. Packungsinhalt 2.4. Platz und Positionierung 2.5. Erstöffnung 2.6. Wandmontage 2.7.
- Seite 69 INHALT ABSCHNITT SEITE 2.13. Installation eines Stromzählers für das Dynamic Power Management - Dynamisches Leistungsmanagement (optional) 2.14. Installation des Arbeitsstromauslösers (optional) 2.15. Schließvorgänge und Stromversorgung WARTUNG ENTSORGUNG DES PRODUKTS KUNDENDIENST HAFTUNGSAUSSCHLUSS...
-
Seite 70: Einleitung
Umweltbedingungen; falsche oder unzureichende Wartung; Manipulation oder unsichere Reparaturen; Verwendung oder Installation durch nicht qualifizierte Personen. Free2Move eSolutions S.p.A. ist nicht für die Entsorgung des Geräts oder von Teilen davon verantwortlich, die nicht den im Installationsland geltenden Vorschriften und Gesetzen entspricht. -
Seite 71: Zweck Des Dokuments
Verwendung dieses Handbuchs oder der Installation des Geräts ergeben. Die Originalausgabe dieses Dokuments wurde in englischer Sprache verfasst. Bei Unstimmigkeiten oder Zweifeln wenden Sie sich bitte an Free2Move eSolutions S.p.A., um das Dokument in Originalsprache anzufordern. -
Seite 72: Stromschlag- Und Brandgefahr
Nicht korrekt ausgeführte Installations-, Wartungs- oder Reparaturarbeiten können Gefahren für den Benutzer darstellen. Bitte stellen Sie sicher, dass die eProfessional nur unter korrekten Betriebsbedingungen verwendet wird. Das Gerät muss an ein Stromnetz angeschlossen werden, das den örtlichen und ... -
Seite 73: Allgemeine Informationen
F2ME.EPRFSEYYXXX 1.1. Einsatzgebiete Free2Move eSolutions S.p.A. lehnt jede Haftung für Schäden jeglicher Art ab, die auf falsche oder fahrlässige Handlungen zurückzuführen sind. Das Gerät darf nicht für andere Zwecke als die, für die es bestimmt ist, verwendet werden. Das Gerät darf nicht von unerfahrenem Personal bzw. sogar von Fachpersonal verwendet werden, wenn das Gerät Operationen unterzogen wird, die nicht mit diesem Handbuch und der... -
Seite 74: Symbol Und Definitionen
Hausmüll entsorgt, sondern müssen getrennt gesammelt werden, da sie aus recycelbaren Materialien bestehen Symbol für Stromschlaggefahr Die Installation des elektronischen Geräts darf ausschließlich von qualifiziertem Personal ausgeführt werden Dieses Symbol weist auf eine Situtation hin, die zu einem Materialschaden an der eProfessional führen kann... -
Seite 75: Typenschild
1.3. Typenschild Die Informationen auf dem Typenschild sind in der folgenden Abbildung dargestellt. Die Details können je nach Produktversion von dem abgebildeten Typenschild abweichen. Die Teile- und Seriennummer finden Sie auch auf der Verpackung sowie nach der Authentifizierung in der eSolutions Charging-App. -
Seite 76: Produktabmessungen Und -Eigenschaften
1.4. Produktabmessungen und -eigenschaften Abdeckung Basis Zwischenbasis Äußere Abdeckung... -
Seite 77: Technische Daten
1.5. Technische Daten Beschreibung Auflademodus Mode2 Steckerstandard Typ 2 Steckerfunktionen Steckdose mit Deckel und Innenverschluss CE-Kennzeichnung Allgemeine Daten Abmessungen 403x336x190 mm Gewicht ~ 5,3 kg Schutzgrad IP55 Stoßfestigkeitsgrad IK08 Gehäuse UV-beständiger Kunststoff Standard-Gehäusefarbe Schwarz - RAL 9011 Weiß - RAL 9003 Elektrische Daten Leistung [kW] bis 22 dreiphasig... -
Seite 78: Installation
2. INSTALLATION WARNUNG: Die Nichtbeachtung der Anweisungen in diesem Handbuch kann zu schweren Schäden am Produkt sowie zu schweren Verletzungen beim Installationstechniker führen (in den schwersten Fällen können Verletzungen tödlich sein). Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Produkt installieren, einschalten und verwenden. Free2Move eSolutions S.p.A. empfiehlt, zur Installation des Produkts nur erfahrene Fachtechniker einzusetzen, die die geltenden Vorschriften einhalten. Sobald das Gerät eingeschaltet wurde, blinkt die LED nicht sofort. Dieser Vorgang kann bis zu einer Minute dauern. 2.1. Vorbereitung für die Installation Das gesamte Stromversorgungssystem muss gemäß... - Seite 79 Bevor Sie mit der Installation fortfahren, stellen Sie Folgendes sicher: Die Eingangsleistung ist vollständig abgeschaltet und bleibt so lange in diesem Zustand, bis die Installation abgeschlossen ist Der Arbeitsbereich ist ausreichend abgesperrt (der Zutritt für nicht an der Arbeit beteiligte ...
-
Seite 80: Erforderliches Werkzeug
2.2. Erforderliches Werkzeug Schneidewerkzeug Schraubendreher Torx T20 Hammer Kreuzschlitzschraubendreher Bleistift Bohrer und Bohreinsatz mit 10 mm Free2Move eSolutions S.p.A. lehnt jede Haftung für Personen- oder Sachschäden ab, die durch die Verwendung solcher Tools entstehen. 2.3. Packungsinhalt eProfessional ø 10x50 mm Wanddübel mit Schrauben 1x Bohrschablone zur Montage Produktdokumentation... -
Seite 81: Platz Und Positionierung
Darüber hinaus muss ein sicheres Aufladen durch den Benutzer und die sichere Durchführung planmäßiger und außerplanmäßiger Wartungsarbeiten sichergestellt werden. Es ist notwendig, den Platzbedarf zum Abstellen des zu ladenden Elektrofahrzeugs zu berücksichtigen. eProfessional darf nicht installiert werden an Orten, die folgende Merkmale aufweisen: explosionsgefährdet (EX-Umgebung) für Fluchtwege genutzt ... -
Seite 82: Erstöffnung
Bei der Auswahl der Position für die Installation der eProfessional müssen die folgenden Hinweise beachtet werden: direkte Sonneneinstrahlung vermeiden, ggf. eine Überdachung anbringen direkte Regeneinwirkung vermeiden, damit das Gerät durch Witterungseinflüsse nicht beschädigt wird für eine ausreichende Belüftung des Geräts sorgen – montieren Sie es nicht in einer Nische ... -
Seite 83: Wandmontage
2.6. Wandmontage Bei der Befestigung der eProfessional an der Wand müssen die nationalen und internationalen Bauvorschriften gemäß IEC 60364-1 und IEC 60364-5-52 eingehalten werden. Die richtige Positionierung der Ladestation ist wichtig, um sicherzustellen, dass sie ordnungsgemäß funktioniert. Zur Befestigung des Grundkörpers an der Wand benötigen Sie 3 Dübel (Ø 10x50 mm). Die mitgelieferten Dübel sind universell und eignen sich für Voll- oder Hohlmauerwerk. Für die Montage an Wänden aus anderen Materialien (z. -
Seite 84: Installation Externer Schutzeinrichtungen
Gerät gemäß der Norm IEC 61851-1 mit einem vorgelagerten Leitungsschutzschalter (MCB) und einem Fehlerstrom-Schutzschalter (RCD) geschützt werden, die extern zu installieren sind. eProfessional ist nicht mit einem PEN-Fehlererkennungssystem ausgestattet. MCB: Empfohlen C-Kurve, 5 kA Nennkurzschlussleistung. Nennstrom laut Netzteil und Ladegeräteinstellung, jedoch nicht höher als 32 A. -
Seite 85: Installationsanweisungen Für Steckdose Und Stecker
2.8. Installationsanweisungen für Steckdose und Stecker Sobald die Installation an der Wand abgeschlossen ist, muss zum Anschluss der eProfessional an das Stromnetz lediglich der Stecker in die geeignete Steckdose gesteckt werden. Sollte keine Steckdose vorhanden sein, muss diese in der Nähe des eProfessional installiert werden. - Seite 86 Steckeranschluss Stecken Sie den Stecker in die installierte Steckdose. Der Stecker hat folgende Eigenschaften: Stromstärke Polarität 3P+N+T Nennspannung 346-415V Frequenz 50 Hz Referenz-Standard EN 60309-1, EN 60309-2, DIRECTIVE LOW VOLTAGE 2014/35/UE Stromschlaggefahr. Alle Installations-, Wartungs- und Demontagearbeiten dürfen nur durchgeführt werden, wenn die Stromversorgung an Ihrem Schaltkasten ausgeschaltet ist.
- Seite 87 Der untere Teil des Gerätekörpers hat 2 seitliche Kabeleinführungen, die bei Nichtgebrauch mit Schutzkappen verschlossen sind, um das Eindringen von Staub oder Feuchtigkeit während des Transports zu verhindern. Stromversorgungskabel (P) Kommunikationskabel (C) Stromversorgungskabel (P) Kommunikationskabel (C)
-
Seite 88: Led-Verhalten
2.9. LED-Verhalten Sobald das Gerät eingeschaltet ist, blinkt die LED in einer bestimmten Farbfolge. Dann kann der Status des Geräts einfach durch die Farben und das Verhalten der vorderen LED überwacht werden. CPMS Software- Pulsierend Laden Laden läuft nicht verbunden Aktualisierung Fehler aufgetreten, Bereit für Plug-in... -
Seite 89: Anschluss Des Kommunikationskabels
2.10. Anschluss des Kommunikationskabels eProfessional ist mit folgendem Kommunikationsanschluss ausgestattet: 1. 2x RS485 2. BLE 3. WLAN Entfernen Sie die Schutzkappe von der rechten Gehäusehülle (C) auf der Unterseite des Geräts, lösen Sie sie und setzen Sie die Wellhülle Ø 25 ein. Führen Sie das Kommunikationskabel ein. Das Kabel muss so lange sein, dass es den Kommunikationsanschluss erreicht und noch etwas Spiel vorhanden ist. -
Seite 90: Beschreibung Der Anschlüsse
2.11. Beschreibung der Anschlüsse Die folgende Tabelle fasst die für den Benutzer verfügbaren Anschlüsse zusammen: RS485 x1 DPM Drehschalter RS485 x1 DC Arbeitsstromauslöser DIP-Schalter DIP switch Stromkabeleingang Anschluss Anschlusscode Zweck Leistungseingang Stromkabel Anschlüsse für Stromkabel RS485 Modbus für Liniennetz-Kommunikation RS485 DC CN10 Kommunikation RS485 Modbus für Kommunikation mit CN12 RS485 DPM externem Zähler... - Seite 91 Um die eProfessional in IT-Systemen zu installieren, entfernen Sie die Plastikfolie vom DIP-Schalter SW2 und bringen Sie beide Kontakte in die Position ON. DIP-Schalter SW2...
-
Seite 92: Einstellung Des Drehschalters
2.12. Einstellung des Drehschalters Die Werkseinstellung des Drehschalters SW1 befindet sich in Position 6. Während der Installationsphase ist es obligatorisch, die erforderliche Art der Eingangsstromversorgung (dreiphasig) und die maximale Leistung gemäß der maximalen Leistung, die vom Netz geliefert werden kann, laut der folgenden Tabelle einzustellen. Drehschalter SW1 - Position Dreiphasig [kW]... -
Seite 93: Installation Eines Stromzählers Für Das Dynamic Power Management - Dynamisches Leistungsmanagement (Optional)
Installation eines Stromzählers für das Dynamic Power Management - Dynamisches Leistungsmanagement (optional) eProfessional ist mit einer Dynamic Power Management (DPM)-Funktion ausgestattet. Hierbei handelt es sich um eine optionale Funktion, die den Ladevorgang entsprechend der verfügbaren Leistung über einen dreiphasigen Stromzähler moduliert. - Seite 94 Installieren Sie den mitgelieferten Stromzähler nach der Hauptversorgung und vor der Stromverzweigung hinter den Schutzeinrichtungen (Arbeitsstromauslöser, Fehlerstrom-Schutzschalter). Befolgen Sie die folgenden Abbildungen für den dreiphasigen elektrischen Anschluss: Stromzähler Führen Sie die Kommunikationskabel mit dem empfohlenen Querschnitt von 0,5 mm durch die Gehäusehülle (C). Befolgen Sie die Anleitung des im Wallbox-Paket enthaltenen Stromzählers, um die Kommunikationskabel (in geeigneter Länge) ohne Werkzeug an den RS485 Ausgangsanschluss CN12 mit „Push-in“-Federklemmen anzuschließen. Beim Anschluss müssen Sie folgende Reihenfolge einhalten: von links beginnend: Masse ...
-
Seite 95: Installation Des Arbeitsstromauslösers (Optional)
WS-Schließerkontakt CN3 ausgestattet. Um die richtige Auswahl des Arbeitsstromauslösers zu gewährleisten, muss beachtet werden, dass der Kontakt an der eProfessional die folgenden Eigenschaften hat: bewertet 3 A 250 V, programmiert, um einen Arbeitsstromauslöser gemäß der Norm IEC 61851-1 zu steuern. Wenn ein Fehler in der internen Schaltvorrichtung auftritt, wird diese Funktion verwendet, um das Öffnen des... -
Seite 96: Wartung
3. WARTUNG Schalten Sie vor Wartungsarbeiten das Gerät aus und trennen Sie es vom Elektrofahrzeug. Nur qualifiziertes Personal darf die eProfessional öffnen und Eingriffe an den Komponenten vornehmen. eProfessional enthält keine Komponenten, die der Benutzer selbst reparieren oder warten kann. Ein beschädigtes oder defektes Gerät darf auf keinen Fall verwendet werden, sondern muss sofort von qualifiziertem Personal gemäß den Anweisungen des... -
Seite 97: Entsorgung Des Produkts
Nähere Informationen zu aktuellen Entsorgungseinrichtungen erhalten Sie bei den örtlichen Behörden. 5. KUNDENDIENST Wenn Sie Fragen zur Installation von eProfessional haben, wenden Sie sich bitte über den entsprechenden Abschnitt Kundendienst unter esolutionscharging.com / esolutions.free2move.com/low-power-charging-solutions/eProfessional/ an ein autorisiertes Kundendienstzentrum vor Ort. - Seite 98 Eingetragener Geschäftssitz Free2Move eSolutions S.p.A. Piazzale Lodi, 3 20137 Mailand - Italien V.01.2022...
