1.

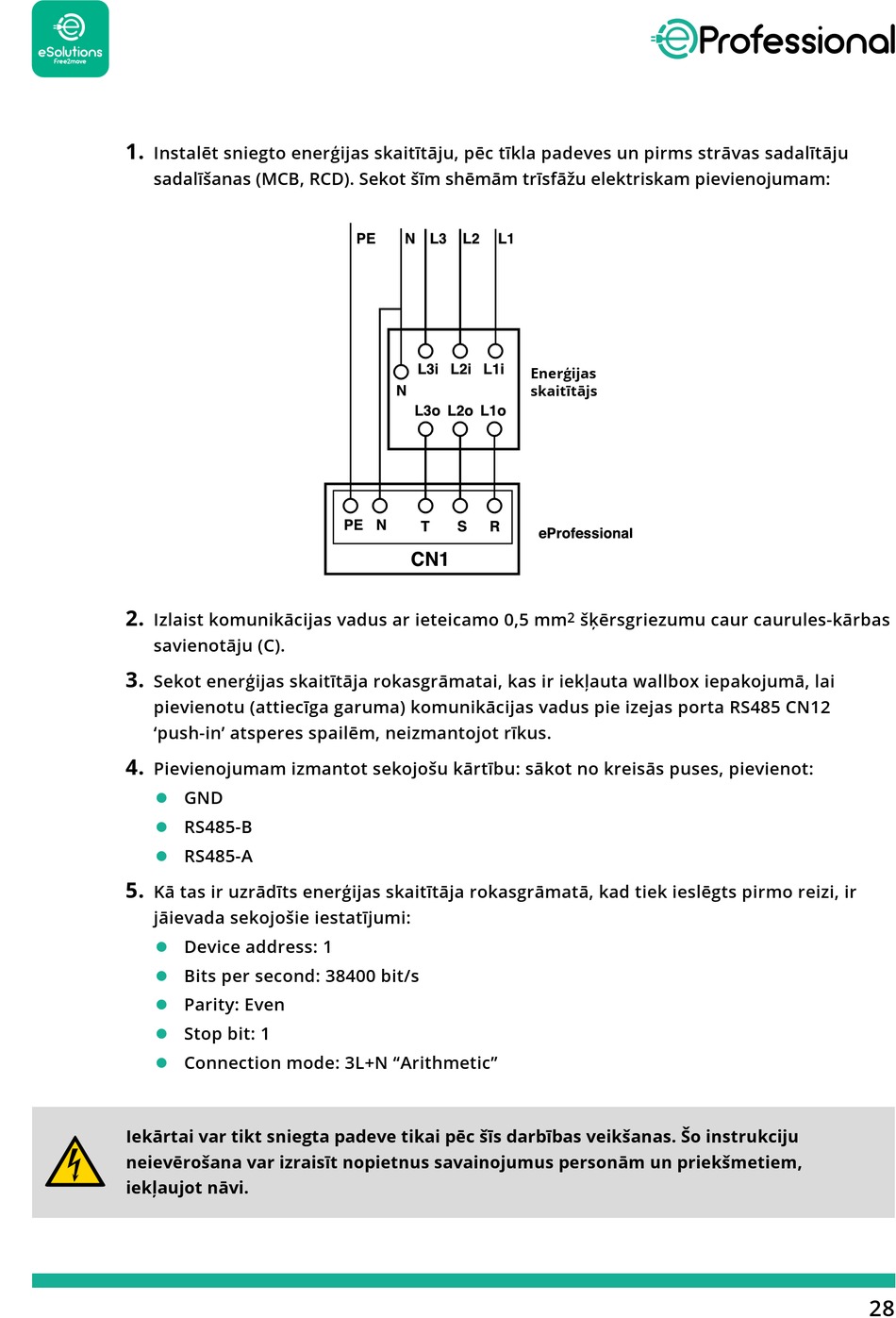

Instalēt sniegto enerģijas skaitītāju, pēc tīkla padeves un pirms strāvas sadalītāju
sadalīšanas (MCB, RCD). Sekot šīm shēmām trīsfāžu elektriskam pievienojumam:
2.
Izlaist komunikācijas vadus ar ieteicamo 0,5 mm
savienotāju (C).
3.
Sekot enerģijas skaitītāja rokasgrāmatai, kas ir iekļauta wallbox iepakojumā, lai
pievienotu (attiecīga garuma) komunikācijas vadus pie izejas porta RS485 CN12
'push-in' atsperes spailēm, neizmantojot rīkus.
4.
Pievienojumam izmantot sekojošu kārtību: sākot no kreisās puses, pievienot:
GND

RS485-B

RS485-A

5.
Kā tas ir uzrādīts enerģijas skaitītāja rokasgrāmatā, kad tiek ieslēgts pirmo reizi, ir
jāievada sekojošie iestatījumi:
Device address: 1

Bits per second: 38400 bit/s

Parity: Even

Stop bit: 1

Connection mode: 3L+N "Arithmetic"

Iekārtai var tikt sniegta padeve tikai pēc šīs darbības veikšanas. Šo instrukciju
neievērošana var izraisīt nopietnus savainojumus personām un priekšmetiem,
iekļaujot nāvi.
Enerģijas
skaitītājs
2 šķērsgriezumu caur caurules-kārbas
