1.

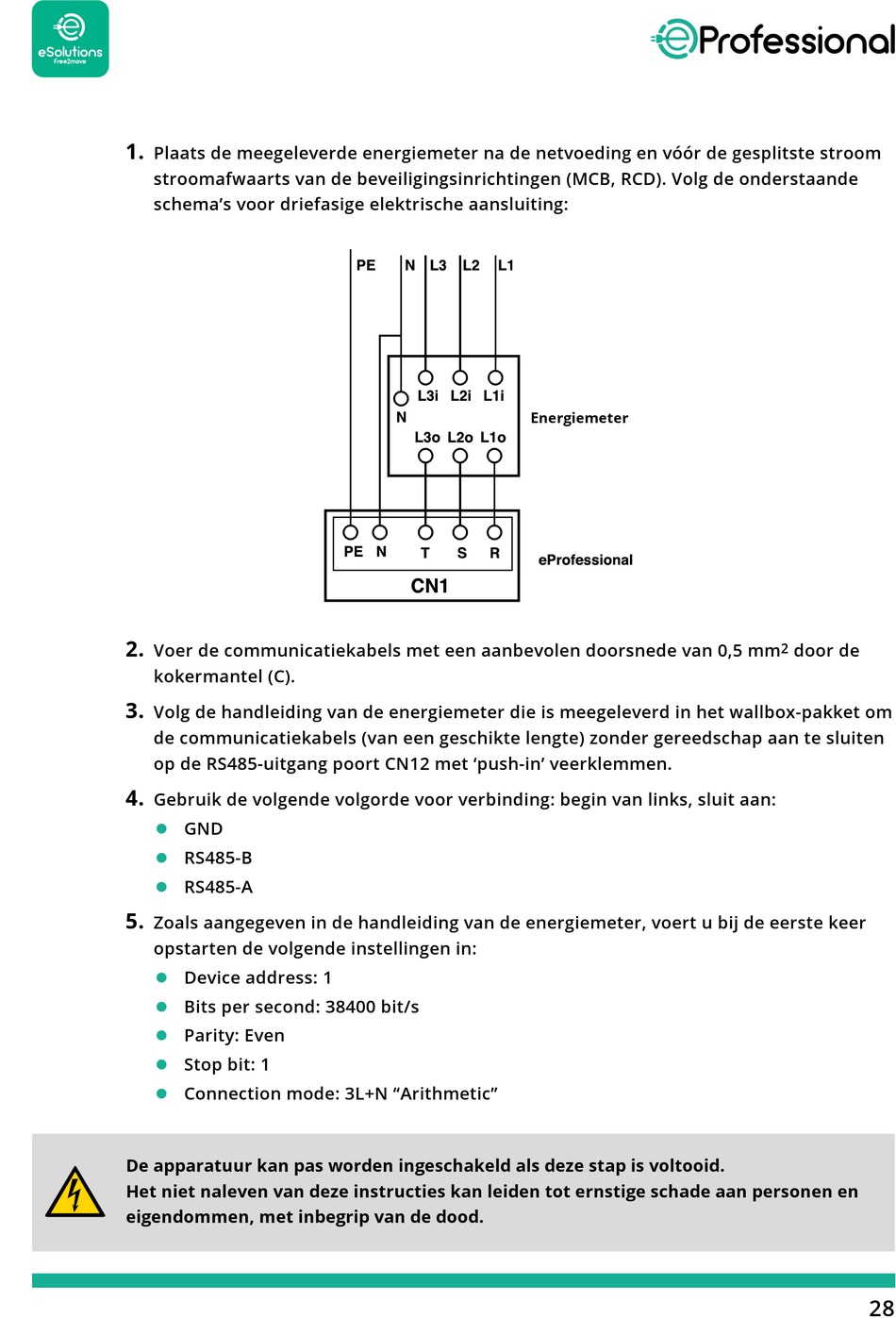

Plaats de meegeleverde energiemeter na de netvoeding en vóór de gesplitste stroom
stroomafwaarts van de beveiligingsinrichtingen (MCB, RCD). Volg de onderstaande
schema's voor driefasige elektrische aansluiting:
2.
Voer de communicatiekabels met een aanbevolen doorsnede van 0,5 mm
kokermantel (C).
3.
Volg de handleiding van de energiemeter die is meegeleverd in het wallbox-pakket om
de communicatiekabels (van een geschikte lengte) zonder gereedschap aan te sluiten
op de RS485-uitgang poort CN12 met 'push-in' veerklemmen.
4.
Gebruik de volgende volgorde voor verbinding: begin van links, sluit aan:
GND

RS485-B

RS485-A

5.
Zoals aangegeven in de handleiding van de energiemeter, voert u bij de eerste keer
opstarten de volgende instellingen in:
Device address: 1

Bits per second: 38400 bit/s

Parity: Even

Stop bit: 1

Connection mode: 3L+N "Arithmetic"

De apparatuur kan pas worden ingeschakeld als deze stap is voltooid.
Het niet naleven van deze instructies kan leiden tot ernstige schade aan personen en
eigendommen, met inbegrip van de dood.
Energiemeter
2 door de
