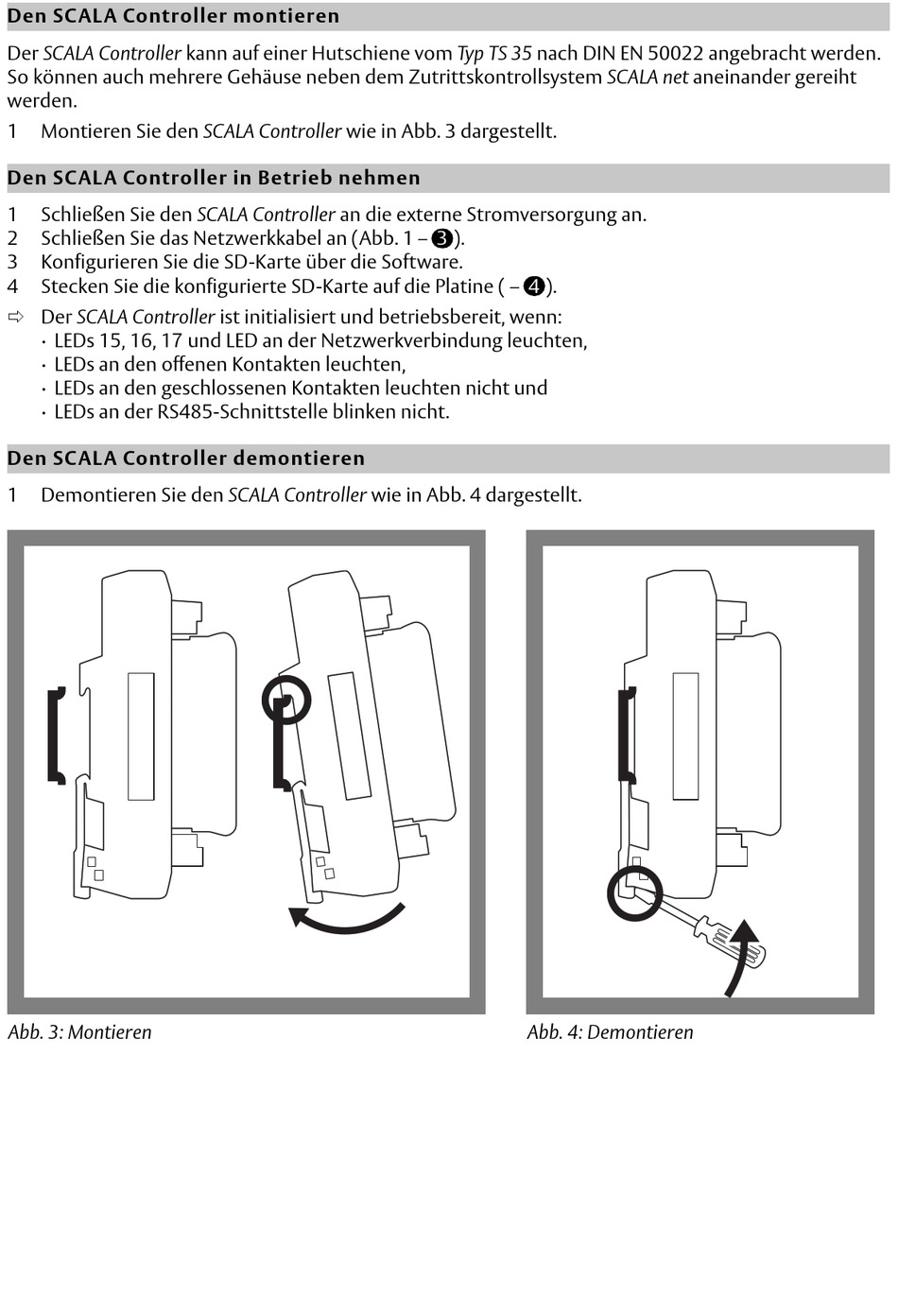

Den SCALA Controller montieren

Der SCALA Controller kann auf einer Hutschiene vom Typ TS 35 nach DIN EN 50022 angebracht werden.
So können auch mehrere Gehäuse neben dem Zutrittskontrollsystem SCALA net aneinander gereiht
werden.
1
Montieren Sie den SCALA Controller wie in Abb. 3 dargestellt.
Den SCALA Controller in Betrieb nehmen
1
Schließen Sie den SCALA Controller an die externe Stromversorgung an.
2
Schließen Sie das Netzwerkkabel an (Abb. 1 –
3
Konfigurieren Sie die SD-Karte über die Software.
4
Stecken Sie die konfigurierte SD-Karte auf die Platine ( –
 Der SCALA Controller ist initialisiert und betriebsbereit, wenn:
· LEDs 15, 16, 17 und LED an der Netzwerkverbindung leuchten,
· LEDs an den offenen Kontakten leuchten,
· LEDs an den geschlossenen Kontakten leuchten nicht und
· LEDs an der RS485-Schnittstelle blinken nicht.

Den SCALA Controller demontieren

1
Demontieren Sie den SCALA Controller wie in Abb. 4 dargestellt.
Abb. 3 : Montieren
3
).
4
).
Abb. 4 : Demontieren
