Übersicht SCALA Controller: Anschlüsse und LEDs
LED 16
LED 17
LED 15

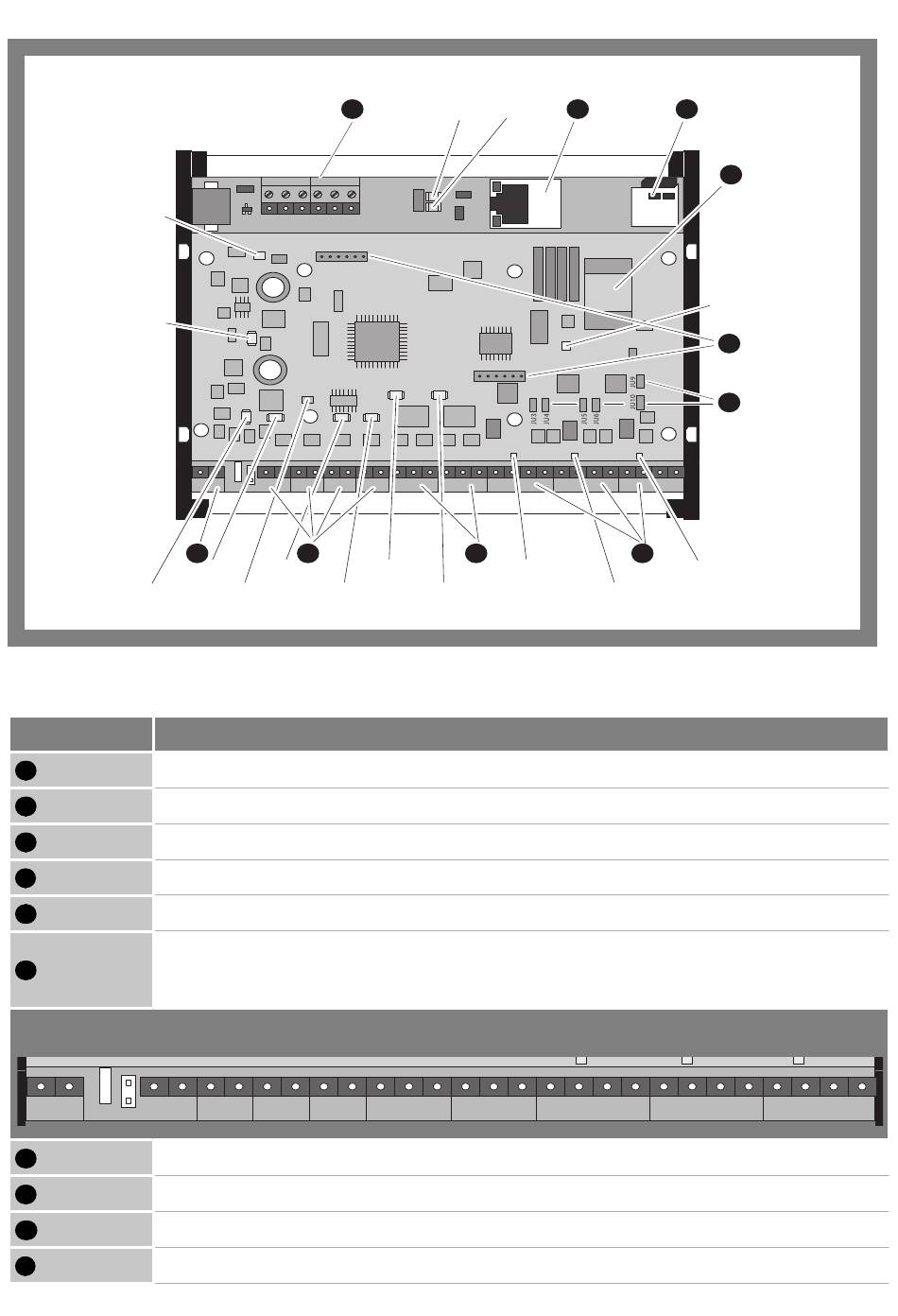

Abb. 1 : Platine des SCALA Controllers
Anschlüsse
Beschreibung
1
Anschlüsse für das SCALA Erweiterungsmodul
2
Netzwerkanschluss RJ45 mit Status-LEDs
3
Steckplatz für Micro-SD-Karte
4
Steckplatz für SIM-Karte (ohne Funktion)
5
Steckplatz für SCALA Erweiterungsmodul
RS485 Busabschlusswiderstände:
6
(Abb. 2)
Anschlussklemmen
KL1
KL2
+
7
KL1
Anschluss der externen Stromversorgung (12 – 24 V DC / 0,13 A)
8
KL2 – KL5
Analog- / Digitaleingang 1 bis 4 (zum Beispiel potenzialfreie Rückmeldekontakte)
9
KL6 – KL7
potentialfreie Relaisausgänge 1 und 2 (zum Beispiel für Türöffner oder Signalgeber)
10
KL8 – KL10 RS485 (zum Beispiel zum Anschluss der Lesegeräte)
1
1
2
3
4
5
6
KL1
KL2
KL3
KL4
+
-
+
-
+
-
7
8
LED 10
LED 12
LED 11
LED 13
KL3
KL4
KL5
-
+
-
+
-
+
2
LED 5
LED 3
KL5
KL6
KL7
KL8
+
-
NC C
NO NC C
NO
+
-
9
LED 9
LED 1
LED 14
Bus 1 (KL 8)
Bus 2 (KL 9)
Bus 3 (KL 10)
KL6
KL7
-
NC C
NO NC C
NO
2
3
KL9
KL10
B
A
+
-
B
A
+
-
B
A
10
LED 4
LED 2
JU3 und JU4
JU5 und JU6
JU9 und JU10
KL8
KL9
+
-
B
A
+
-
4
LED 6
5
6
KL10
B
A
+
-
B
A
