Servicemenü
HINWEIS
▶ Die Wärmequelle ist in der Regel nicht für die zusätzlich benötigte
Energie zum Aufheizen des Estrichs geeignet. Wir empfehlen drin-
gend bauseitige Trocknungsgeräte zu verwenden
T /°C
0
3
60
50
2
1
40
30
20
0 2 4 6

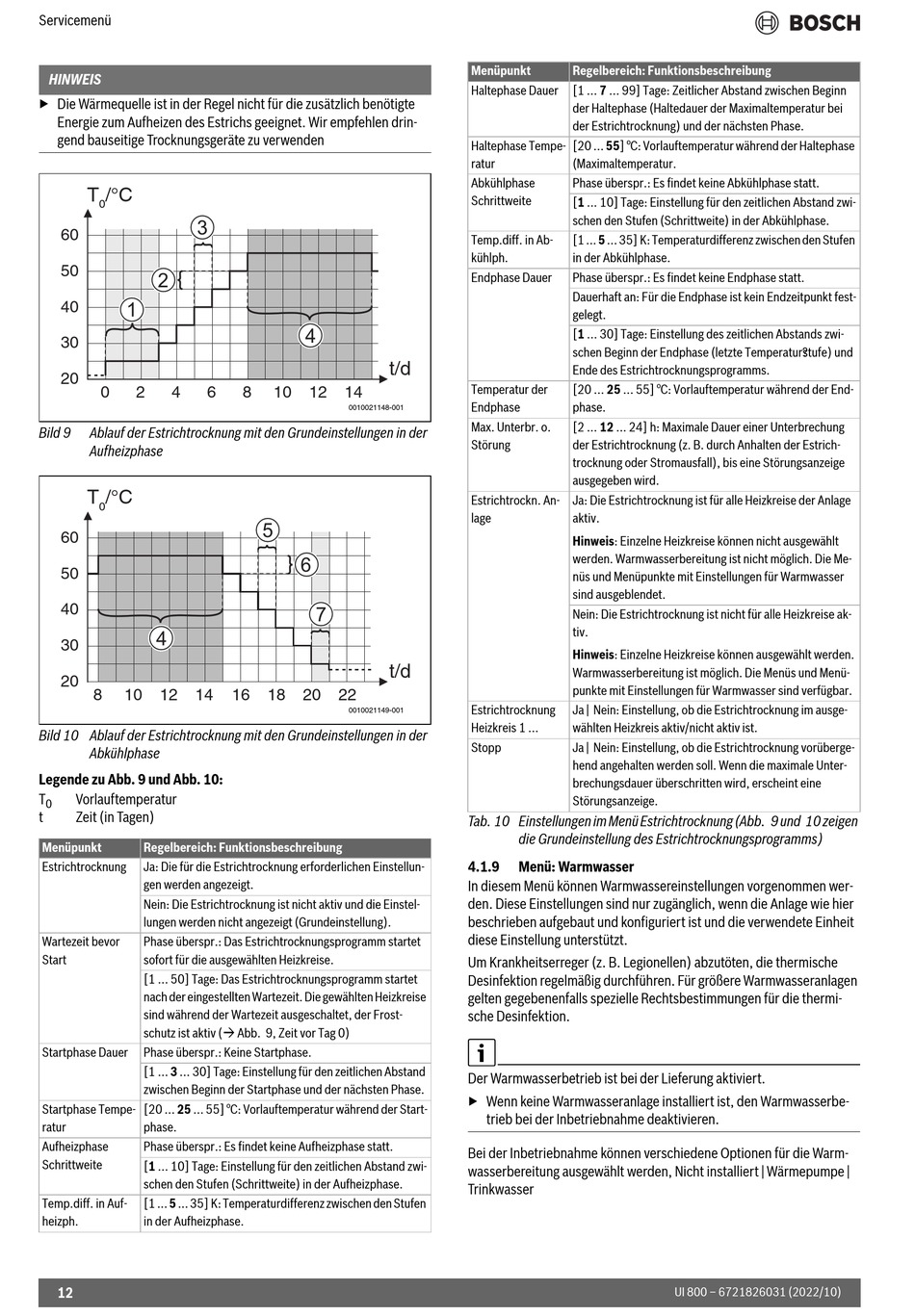

Bild 9 Ablauf der Estrichtrocknung mit den Grundeinstellungen in der
Aufheizphase
T /°C
0
60
50
40
4
30
20
8 10 12 14
Bild 10 Ablauf der Estrichtrocknung mit den Grundeinstellungen in der
Abkühlphase
Legende zu Abb. 9 und Abb. 10:
T Vorlauftemperatur
0
t Zeit (in Tagen)
Menüpunkt Regelbereich: Funktionsbeschreibung
Estrichtrocknung Ja: Die für die Estrichtrocknung erforderlichen Einstellun-
gen werden angezeigt.
Nein: Die Estrichtrocknung ist nicht aktiv und die Einstel-
lungen werden nicht angezeigt (Grundeinstellung).
Wartezeit bevor Phase überspr.: Das Estrichtrocknungsprogramm startet
Start sofort für die ausgewählten Heizkreise.
[1 ... 50] Tage: Das Estrichtrocknungsprogramm startet
nach der eingestellten Wartezeit. Die gewählten Heizkreise
sind während der Wartezeit ausgeschaltet, der Frost-
schutz ist aktiv ( Abb. 9, Zeit vor Tag 0)
Startphase Dauer Phase überspr.: Keine Startphase.
[1 ... 3 ... 30] Tage: Einstellung für den zeitlichen Abstand
zwischen Beginn der Startphase und der nächsten Phase.
Startphase Tempe- [20 ... 25 ... 55] °C: Vorlauftemperatur während der Start-
ratur phase.
Aufheizphase Phase überspr.: Es findet keine Aufheizphase statt.
Schrittweite
[1 ... 10] Tage: Einstellung für den zeitlichen Abstand zwi-
schen den Stufen (Schrittweite) in der Aufheizphase.
Temp.diff. in Auf- [1 ... 5 ... 35] K: Temperaturdifferenz zwischen den Stufen
heizph. in der Aufheizphase.
12
4
t/d
8 10 12 14
0010021148-001
5
6
7
t/d
16 18 20 22
0010021149-001
Menüpunkt Regelbereich: Funktionsbeschreibung
Haltephase Dauer [1 ... 7 ... 99] Tage: Zeitlicher Abstand zwischen Beginn
der Haltephase (Haltedauer der Maximaltemperatur bei
der Estrichtrocknung) und der nächsten Phase.
Haltephase Tempe- [20 ... 55] °C: Vorlauftemperatur während der Haltephase
ratur (Maximaltemperatur.
Abkühlphase Phase überspr.: Es findet keine Abkühlphase statt.
Schrittweite
[1 ... 10] Tage: Einstellung für den zeitlichen Abstand zwi-
schen den Stufen (Schrittweite) in der Abkühlphase.
Temp.diff. in Ab- [1 ... 5 ... 35] K: Temperaturdifferenz zwischen den Stufen
kühlph. in der Abkühlphase.
Endphase Dauer Phase überspr.: Es findet keine Endphase statt.
Dauerhaft an: Für die Endphase ist kein Endzeitpunkt fest-
gelegt.
[1 ... 30] Tage: Einstellung des zeitlichen Abstands zwi-
schen Beginn der Endphase (letzte Temperatur? s tufe) und
Ende des Estrichtrocknungsprogramms.
Temperatur der [20 ... 25 ... 55] °C: Vorlauftemperatur während der End-
Endphase phase.
Max. Unterbr. o. [2 ... 12 ... 24] h: Maximale Dauer einer Unterbrechung
Störung der Estrichtrocknung (z. B. durch Anhalten der Estrich-
trocknung oder Stromausfall), bis eine Störungsanzeige
ausgegeben wird.
Estrichtrockn. An- Ja: Die Estrichtrocknung ist für alle Heizkreise der Anlage
lage aktiv.
Hinweis: Einzelne Heizkreise können nicht ausgewählt
werden. Warmwasserbereitung ist nicht möglich. Die Me-
nüs und Menüpunkte mit Einstellungen für Warmwasser
sind ausgeblendet.
Nein: Die Estrichtrocknung ist nicht für alle Heizkreise ak-
tiv.
Hinweis: Einzelne Heizkreise können ausgewählt werden.
Warmwasserbereitung ist möglich. Die Menüs und Menü-
punkte mit Einstellungen für Warmwasser sind verfügbar.
Estrichtrocknung Ja | Nein: Einstellung, ob die Estrichtrocknung im ausge-
Heizkreis 1 ... wählten Heizkreis aktiv/nicht aktiv ist.
Stopp Ja | Nein: Einstellung, ob die Estrichtrocknung vorüberge-
hend angehalten werden soll. Wenn die maximale Unter-
brechungsdauer überschritten wird, erscheint eine
Störungsanzeige.
Tab. 10 Einstellungen im Menü Estrichtrocknung (Abb. 9 und 10 zeigen
die Grundeinstellung des Estrichtrocknungsprogramms)
4.1.9 Menü: Warmwasser
In diesem Menü können Warmwassereinstellungen vorgenommen wer-
den. Diese Einstellungen sind nur zugänglich, wenn die Anlage wie hier
beschrieben aufgebaut und konfiguriert ist und die verwendete Einheit
diese Einstellung unterstützt.
Um Krankheitserreger (z. B. Legionellen) abzutöten, die thermische
Desinfektion regelmäßig durchführen. Für größere Warmwasseranlagen
gelten gegebenenfalls spezielle Rechtsbestimmungen für die thermi-
sche Desinfektion.
Der Warmwasserbetrieb ist bei der Lieferung aktiviert.
▶ Wenn keine Warmwasseranlage installiert ist, den Warmwasserbe-
trieb bei der Inbetriebnahme deaktivieren.
Bei der Inbetriebnahme können verschiedene Optionen für die Warm-
wasserbereitung ausgewählt werden, Nicht installiert | Wärmepumpe |
Trinkwasser
