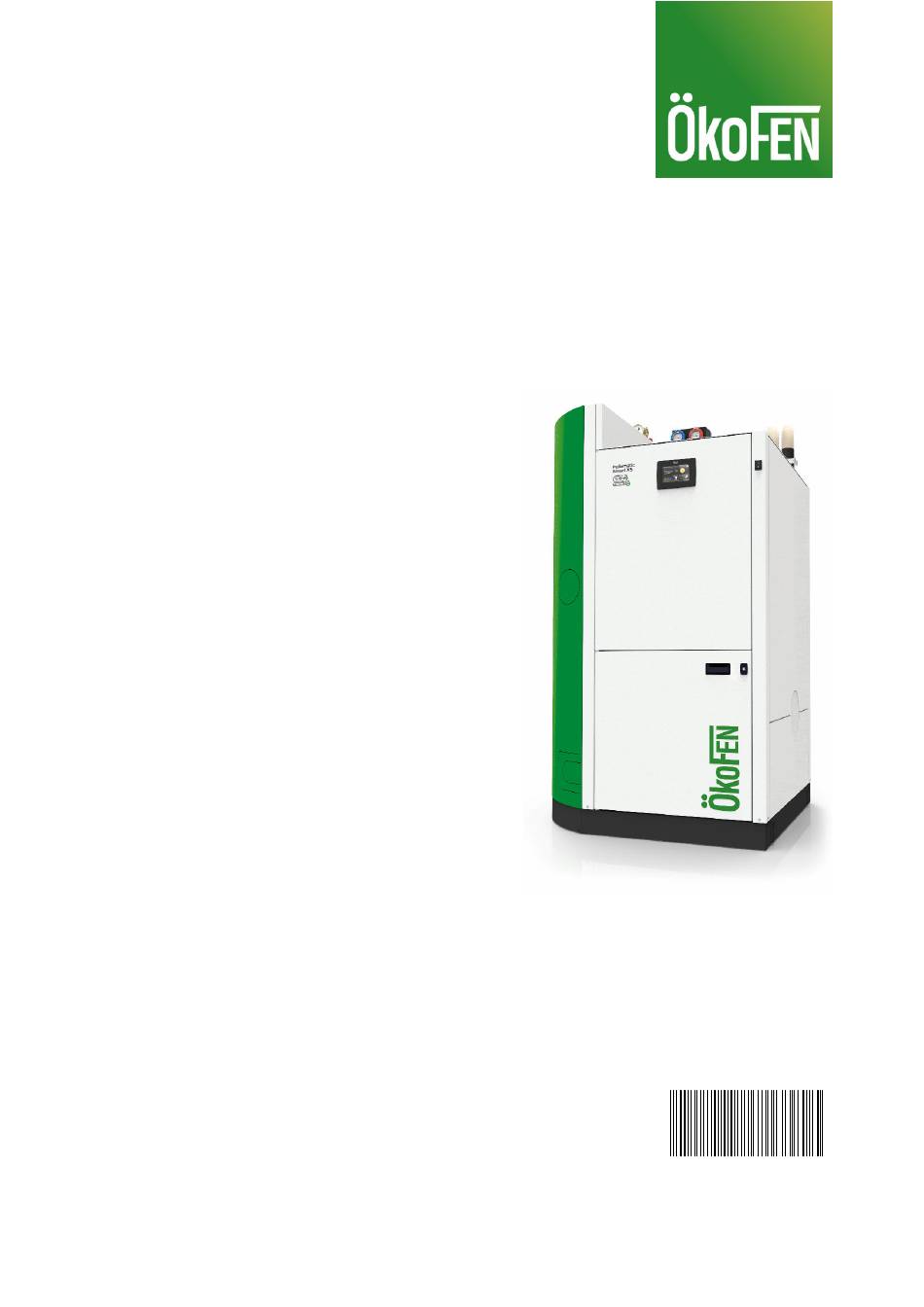

- Seite 1 Betriebsanleitung Pelletsheizung mit Vakuumsaugsystem PELLEMATIC SmartXS © 4 - 18 kW DEUTSCH - ORIGINALANLEITUNG PE 608 DE_FA...
- Seite 2 Titel: © Betriebsanleitung Pellematic SmartXS Artikelnummer: PE 608 DE_FA 2.1 Version gültig ab: 08/2021 Freigabe: Christian Wohlinger Hersteller ÖkoFEN Forschungs- & EntwicklungsgesmbH A-4133 Niederkappel, Gewerbepark 1 Tel.: +43 (0) 72 86 / 74 50 Fax.: +43 (0) 72 86 / 74 50 – 210 E-Mail: oekofen@pelletsheizung.at ©...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Sehr geehrter Kunde! 2 Bestimmungsgemäße Verwendung 3 Aufbau der Warnhinweise 4 Warnhinweise und Sicherheitsinstruktionen Grundlegende Sicherheitsinstruktionen Warnhinweise Verhalten im Notfall 5 Voraussetzungen zur Aufstellung eines Pelletskessels Richtlinien und Normen zur Aufstellung eines Pelletskessels Heizraum Abgasanlage Sicherheitseinrichtungen 6 Brennstoff Holzpellets Spezifikation für hochwertige Pellets gemäß... -
Seite 4: Sehr Geehrter Kunde
1 Sehr geehrter Kunde! Sehr geehrter Kunde! Herzlichen Dank für Ihr Vertrauen. Mit diesem Qualitätsprodukt aus dem Hause ÖkoFEN erhalten Sie ein innovatives Produkt mit modernster Technik. ÖkoFEN ist der Spezialist für Pelletsheizungen und steht für modernes, effizientes Heizen mit umwelt- freundlicher und erneuerbarer Energie aus Holzpellets. -
Seite 5: Bestimmungsgemäße Verwendung
2 Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Die Pelletsheizungsanlage ist für die Erwärmung von Heizungs- und Trinkwasser in Ein- oder Mehrfamilienhäusern oder Objektbauten konzipiert. Eine anderweitige Ver- wendung der Pelletsheizungsanlage ist nicht erlaubt. Vernünftigerweise vorherseh- bare Fehlanwendungen der Heizungsanlage sind nicht bekannt. Der Pelletskessel entspricht allen für diesen Gerätetyp relevanten Richtlinien, Verord- nungen und Normen im Rahmen der Konformitätserklärung der CE Kennzeichnung. -
Seite 6: Aufbau Der Warnhinweise
3 Aufbau der Warnhinweise Aufbau der Warnhinweise Die Warnhinweise sind durch Symbole und Signalworte gekennzeichnet Aufbau der Warnhinweise Verletzungsrisiko Folgen der Gefahr Vermeidung der Gefahr GEFAHR „GEFAHR“ warnt vor gefährlichen Situationen, bei denen schwere Verletzungen oder der Tod die Folge sind. ▶... -
Seite 7: Warnhinweise Und Sicherheitsinstruktionen
4 Warnhinweise und Sicherheitsinstruktionen Warnhinweise und Sicherheitsinstruktionen Die Einhaltung der Anweisungen ist die Vorraussetzung für eine sichere Bedienung der Heizungsanlage. Grundlegende Sicherheitsinstruktionen • Bringen Sie sich niemals selbst in Gefahr, Ihre eigene Sicherheit steht an oberster Stelle. Halten Sie Kinder vom Aufstellungs- und Lagerraum fern. •... - Seite 8 4 Warnhinweise und Sicherheitsinstruktionen GEFAHR Brandgefahr Lagern Sie keine brennbaren Materialien im Heizraum. Hängen Sie keine Wäsche im Heizraum auf. Schließen Sie immer die Kesseltüre. WARNUNG Verbrennungsgefahr Berühren Sie nicht den Rauchrohrkasten oder das Verbindungsstück. Greifen Sie nicht in den Ascheraum. Verwenden Sie Handschuhe beim Entleeren der Aschenlade. Kes- selreinigung nur im kalten Zustand durchführen.
-
Seite 9: Verhalten Im Notfall
4 Warnhinweise und Sicherheitsinstruktionen Verhalten im Notfall Verhalten im Brandfall Schalten Sie die Heizungsanlage ab. • Rufen Sie die Feuerwehr. • Benützen Sie geprüfte Feuerlöscher (Brandschutzklassen ABC). • Verhalten bei Abgasgeruch Schalten Sie die Heizungsanlage ab. • Schließen Sie die Türen zu Wohnräumen. •... -
Seite 10: Voraussetzungen Zur Aufstellung Eines Pelletskessels
5 Voraussetzungen zur Aufstellung eines Pelletskessels Voraussetzungen zur Aufstellung eines Pelletskessels Zum Betreiben eines vollautomatischen Pelletskessels, müssen Sie nachfolgende Voraussetzungen schaffen. Bei Verwendung eines Pelletskessels mit Vakuumsaugsystem kann es während des Saugvorgangs zu Geräuschen in der Größenordnung von bis zu 90 db und zu Körper- schall aufgrund von Vibrationen an den Saugschläuchen kommen. -
Seite 11: Heizraum
5 Voraussetzungen zur Aufstellung eines Pelletskessels Heizraum Der Aufstellraum des Pelletkessels wird in dieser Anleitung auch als Heizraum bezeichnet Sicherheitshinweise für den Heizraum GEFAHR Brandgefahr Lagern Sie keine entzündlichen Materialien oder Flüssigkeiten in der Nähe des Pelletskessels. Gestatten Sie den Zutritt zum Heizraum ausschließlich befugten Personen –... -
Seite 12: Abgasanlage
5 Voraussetzungen zur Aufstellung eines Pelletskessels Abgasanlage Die Abgasanlage besteht aus Kamin und Abgasrohr. Die Verbindung zwischen Pel- letskessel und Kamin ist die Verbindungsleitung. Der Kamin führt die entstehenden Abgase vom Pelletskessel ins Freie. 1. Ausführung des Kamins Die Bauart des Kamins ist sehr wichtig. Der Kamin muss in allen Betriebszuständen des Kessels die sichere Abfuhr der Abgase gewährleisten. -
Seite 13: Sicherheitseinrichtungen
5 Voraussetzungen zur Aufstellung eines Pelletskessels Beachten Sie: Verbindungsleitungen aus Kunststoff sind für Pelletsheizungen nicht zugelassen! b) In der Edelstahl Verbindungsleitung mit Dichtungen sind nach einem Störfall (Rußbrand) unbedingt diese Dichtungen zu tauschen! Beachten Sie immer die regional gültigen Vorschriften. Die Ausführung der Abgasanlage ist im Vorfeld mit dem zuständigen Kaminkehrer abzustimmen. - Seite 14 5 Voraussetzungen zur Aufstellung eines Pelletskessels Sicherheitstemperaturbegrenzer Der Pelletkessel ist mit einem Sicherheitstemperaturbegrenzer ausgestattet. Dieser befindet sich am Pelletkessel. Steigt die Kesseltemperatur über 95° C, schaltet die Heizungsanlage ab. Ausdehnungsgefäß Jede Heizungsanlage muss mit einem Druckausdehnungsgefäß ausgestattet sein. Der Installateur oder Heizungsbauer muss das Ausdehnungsgefäß entsprechend dem Ausmaß...
-
Seite 15: Brennstoff Holzpellets
6 Brennstoff Holzpellets Brennstoff Holzpellets Holzpellets sind aus naturbelassenem Holz (trockene Hobel- oder Sägespäne) unter großem Druck gepresste Röllchen, mit extrem wenig Feuchtigkeit und sehr hohem Brennwert. Die Herstellung von Holzpellets ist in der europäischen Norm EN ISO 17225–2 geregelt Spezifikation für hochwertige Pellets gemäß... -
Seite 16: Maßnahmen Zur Belüftung Von Lagern
6 Brennstoff Holzpellets Maßnahmen zur Belüftung von Lagern Um jegliche Gefährdung durch eventuelle Ausgasungen der Pellets auszuschließen, sind folgende Grundsätze zu beachten: Der Lagerraum muss gegenüber dem Wohnbereich abgedichtet sein. • • Der Lagerraum muss über Öffnungen ins Freie belüftet werden. Für weitere Informationen wenden Sie sich an Ihren Fachberater. -
Seite 17: Produktbeschreibung
Komponente verschiedene Bauarten und Baugrößen. Sie sind kompatibel und aufei- nander abgestimmt. Funktionsbeschreibung Die Heizungsanlage PELLEMATIC SmartXS kombiniert Warmwassererzeugung und Warmwasserspeicherung. Pellets gelangen mittels Saugsystem vom Lagerort in den Zwischenbehälter und von dort über den Rückbrandschutz zur Fallstufe. Die Brennerschnecke befördert die Pel- lets zum Brennteller, wo sie der Glühstab solange erhitzt, bis sie sich entzünden. - Seite 18 7 Produktbeschreibung Die Hauptbestandteile der PELLEMATIC Smart Kombispeicher mit modularer Innen- Brenner mit Multisegmentbrennteller, ausstattung, Wärmetauscher und elektrischer Zündung und Aschebe- Aufbau der hydraulischen Anschlüsse hälter 2 Pumpengruppe 6 Kesselsteuerung mit Touchbedienung 3 Frischwassermodul 7 Solarwärmetauscher Zwischenbehälter mit Saugturbine und Anschluss für die Pelletsleitun- gen, Rückbrandsicherung Betriebsanleitung...
- Seite 19 7 Produktbeschreibung Sicherheitsventil / automatisches Ent- Saugturbine Aschebehälter lüftungsventil Anschluss Heizkreis Förderschnecke Entleerungsventil Luftleitung (Saugsys- Brandschutzklappe Solar-Wärmetauscher tem) Pelletsleitung (Saug- Reinigungseinrich- Brenner system) tung Wärmedämmung Brennteller Vorratsbehälter Brennraumtür Betriebsanleitung...
-
