Okofen PELLEMATIC Compact Originalanleitung
Planungsmappe für das fachhandwerk 22 - 32 kw
Verwandte Anleitungen für Okofen PELLEMATIC Compact
Inhaltszusammenfassung für Okofen PELLEMATIC Compact

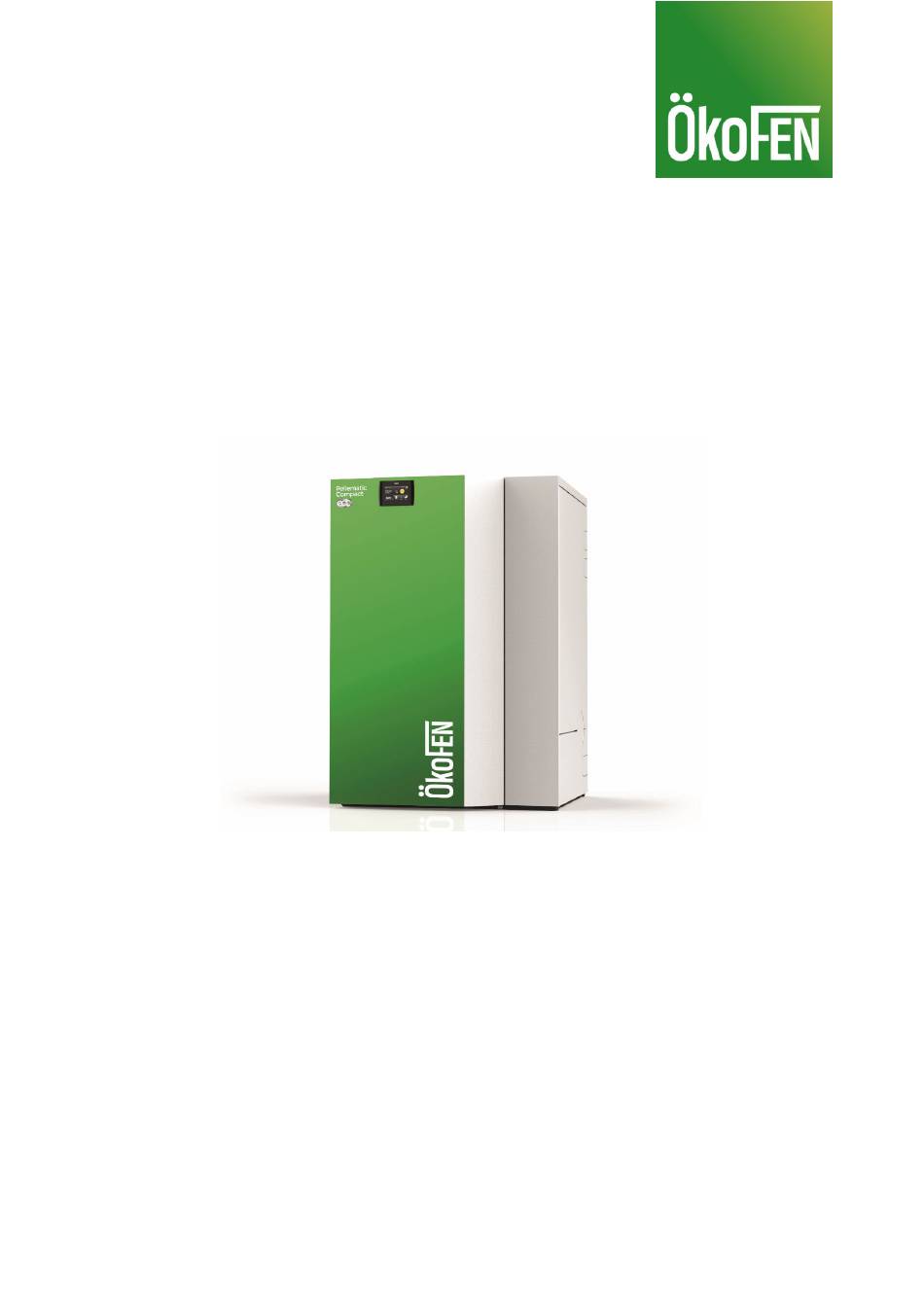

- Seite 1 Planungsmappe für das Fachhandwerk PELLEMATIC Compact © 22 - 32 kW Pelletronic TOUCH DEUTSCH - ORIGINALANLEITUNG...
- Seite 2 Titel: © Planungsmappe PELLEMATIC Compact 22 - 32kW Artikelnummer: 17375DE Version gültig ab: 09/2020 Freigabe: Christian Wohlinger Hersteller ÖkoFEN Forschungs- & EntwicklungsgesmbH A-4133 Niederkappel, Gewerbepark 1 Tel.: +43 (0) 72 86 / 74 50 Fax.: +43 (0) 72 86 / 74 50 – 210 E-Mail: oekofen@pelletsheizung.at ©...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Pellets — ein Brennstoff mit hoher Qualität 2 Produktbeschreibung Vorteile und Nutzen für Endkunden und Heizungsbauer Einbaubeispiele Detailzeichnung Reinigung, Wartung und Reparaturen 3 Planungshinweise Voraussetzungen zur Aufstellung eines Pelletskessels 3.1.1 Richtlinien und Normen zur Aufstellung eines Pelletskessels 3.1.2 Heizraum 3.1.3... -
Seite 4: Pellets - Ein Brennstoff Mit Hoher Qualität
1 Pellets — ein Brennstoff mit hoher Qualität Pellets — ein Brennstoff mit hoher Qualität Pellets bestehen aus dem Rohstoff Holz. Sie werden aus Säge- und Hobelspänen, den Nebenprodukten der Sägeindustrie erzeugt. Aufgrund ihres hohen Energiegehaltes und ihrer Form sind Pellets leicht zu transpor- tieren und für den vollautomatischen Heizbetrieb hervorragend geeignet. - Seite 5 1 Pellets — ein Brennstoff mit hoher Qualität Auszug EN ISO 17225–2, Klasse A1: ≥16,5 MJ/kg Heizwert ≥4,6 kWh/kg Schüttgewicht min. 600 kg/m Wassergehalt max. 10 % Ascheanteil max. 0,7 % Länge max. 40 mm Durchmesser 6 mm ±1 Feinanteil max.
-
Seite 6: Produktbeschreibung
2 Produktbeschreibung Produktbeschreibung Planungsmappe... -
Seite 7: Vorteile Und Nutzen Für Endkunden Und Heizungsbauer
2 Produktbeschreibung Vorteile und Nutzen für Endkunden und Heizungsbauer Mehr Komfort konstant hoher Wirkungsgrad • Automatische Wärmetauscherreinigung • hoher Komfort konstant niedrige Heizkosten • längere Entleerungsintervalle • • Erinnerungsfunktion: “Asche entleeren” Komfort-Aschebox mit Ascheverdichtung hoher Komfort • einfache und saubere Handhabung •... -
Seite 8: Einbaubeispiele
2 Produktbeschreibung Einbaubeispiele Die Beschreibung des Produkts gibt Ihnen einen Überblick über die Komponenten einer ÖkoFEN Pelletsheizungsanlage, die Bestandteile des Pelletskessels und wo Sie weiterführende Informationen finden. Im Gesamtkonzept von ÖkoFEN gibt es für jede Komponente verschiedene Bauarten und Baugrößen. Sie sind kompatibel und aufei- nander abgestimmt. -
Seite 9: Detailzeichnung
2 Produktbeschreibung Detailzeichnung Anschluss Verbrennungsluftversorgung – raumluftunabhängiger Betrieb Rücklauf Vorlauf Luftleitung Pelletsleitung Abgasrohranschluss Planungsmappe... -
Seite 10: Reinigung, Wartung Und Reparaturen
2 Produktbeschreibung Reinigung, Wartung und Reparaturen Regelmäßige Kontrollen der Heizungsanlage sind Voraussetzung für einen zuverlässi- gen, effizienten und umweltfreundlichen Betrieb. Aschebox Um einen einwandfreien Betrieb zu gewährleisten sollte die Aschebox regelmäßig entleert werden. Durch aktivierung der Funktion Aschemessung bekommt der Kunde rechtzeitig eine Benachrichtigung. -
Seite 11: Planungshinweise
3 Planungshinweise Planungshinweise Voraussetzungen zur Aufstellung eines Pelletskessels Zum Betreiben eines vollautomatischen Pelletskessels, müssen Sie nachfolgende Voraussetzungen schaffen. Bei Verwendung eines Pelletskessels mit Vakuumsaugsystem kann es während des Saugvorgangs zu Geräuschen in der Größenordnung von bis zu 90 db und zu Körper- schall aufgrund von Vibrationen an den Saugschläuchen kommen. -
Seite 12: Heizraum
3 Planungshinweise 3.1.2 Heizraum Der Aufstellraum des Pelletkessels wird in dieser Anleitung auch als Heizraum bezeichnet Sicherheitshinweise für den Heizraum GEFAHR Brandgefahr Lagern Sie keine entzündlichen Materialien oder Flüssigkeiten in der Nähe des Pelletskessels. Gestatten Sie den Zutritt zum Heizraum ausschließlich befugten Personen –... -
Seite 13: Abgasanlage
Keramik. Kamine aus Kunststoff sind für Pelletsheizungen grundsätzlich nicht zuge- lassen. Einen bestehenden Kamin, der nicht feuchtebeständig ist, müssen Sie entspre- chend sanieren. Kesselgröße Pellematic Compact Kamindurchmesser gemäß Kaminberechnung, EN 13384–1 2. Abgastemperatur Die Abgastemperaturen sind bei allen Kesseltypen gleich: Abgastemperatur AGT Nennleistung 90 –... -
Seite 14: Sicherheitseinrichtungen
3.1.5 Betrieb eines Pelletskessel mit einem bestehenden Kessel Die Pellematic Compact kann mit einem bestehenden Kessel in einem gemeinsamen Kamin betrieben werden. Vorraussetzung für die Nutzung eines bestehendes Kessels ist ein Heizkreisregler. Weitere Information finden Sie über die Funktion bestehender Kessel finden Sie in der Touch-Bedienungsanleitung. -
Seite 15: Einbringungshinweise
4 Einbringungshinweise Einbringungshinweise Vor der Einbringung prüfen Sie die Maße aller Türöffnungen, ob Sie den Kessel ord- nungsgemäß einbringen oder aufstellen können. Mindesttürbreiten — Einbringmaß Türbreite > 100 cm Türbreite > 78 cm Türbreite > 60 cm Keine Demontagearbeiten Verkleidung demontieren “alles demontieren”... - Seite 16 4 Einbringungshinweise Kessel Abmessungen (in mm) Planungsmappe...
- Seite 17 4 Einbringungshinweise Kessel Gewicht Pellematic Compact Kesselgewicht verpackt auf der Palette mit Holzrahmen – kg Kesselgewicht mit Verkleidung, Zwischenbehälter und Brenner – kg Kesselgewicht ohne Verkleidung, Zwischenbehälter und Brenner – kg Erforderliche Mindestabstände Für ein sachgerechtes wirtschaftliches Betreiben und Warten der Heizungsanlage müssen Sie bei der Aufstellung des Kessels die unten angeführten Mindestabstände...
-
Seite 18: Hydraulik
Kesselsteue- ler (Wandbox) ler (Wandbox) rung notwendig notwendig In jedem Pellematic Compact ist eine Kesselsteuerung integriert, welche neben der Steuerung des Ver- brennungsprozesses auch noch diverse Hydraulische Bauteile mitsteuern kann: * 1 Heizkreis ungemischt û 1 Heizkreis gemischt û 1 Heizkreis ungemischt + Boiler + Umschaltventil û... -
Seite 19: Hydraulische Anschlussschemen
5 Hydraulik Hydraulische Anschlussschemen 5.3.1 Anschluss an Kesselsteuerung Schema 1 5.3.2 Anschluss am Heizkreisregler Schema 2 Planungsmappe... - Seite 20 5 Hydraulik Schema 3 Schema 4 Planungsmappe...
- Seite 21 5 Hydraulik Schema 5 Schema 6 Planungsmappe...
-
Seite 22: Heizkreisgruppe
5 Hydraulik Schema 7 Heizkreisgruppe Kugelhähne inkl. Thermometergriff und integriertem Rückschlagven- 1 Heizkreis 2 Heizkreise til in der RL-Seite (Blau) Pumpe Wilo Yonos Para RSTG (PWM) 15/7,5; 130mm mit 3m fixem Kabel; AG1” Progressivregler VRG438 DN20 Kvs 2-8 Click-Fit Stellmotor ARA561 3-Punkt 230V 6Nm 120sec. - Seite 23 5 Hydraulik Technische Daten Volumenstromkurve Achsabstand 90 mm Anschluss Erzeuger 1” AG flachdichtend Anschluss Verbraucher 1” IG 1” IG Einbaumaße isoliert: Höhe 300 mm Breite 190 mm Tiefe 120 mm Einbauempfehlung /Leistungsgrenzen: für Fußbodenheizung max. 18 kW je Heizkreis für Radiatorheizung max.
-
Seite 24: Anschlussplan - Heizkreisregler
6 Anschlussplan – Heizkreisregler Anschlussplan – Heizkreisregler Der Anschlussplan ist die Beschreibung aller elektrischen Anschlüsse des Pelletro- nic Heizkreisreglers: GEFAHR Nur ein autorisierter Fachmann darf den elektrischen Anschluss des Heizkreisreglers durchführen. Machen Sie vor Arbeiten die gesamte Anlage stromlos. ▶ Stellen Sie sicher das die Heizungsanlage spannungsfrei ist. - Seite 25 6 Anschlussplan – Heizkreisregler Klemmenanschlüsse Kleinspannungszone Klemmenanschlüsse Niederspannungszone Busleitung BRanf 1 Brenneranforderung 1 RS485 Busleitung Mischer HK1 AUF X23– RS485 13/N Außenfühler Mischer HK1 ZU X23– 23/N Kesselfühler BRanf 2 Brenneranforderung 2(potenzialfreier Kontakt) Vorlauffühler HK1 Mischer HK2 AUF X25– 13/N Vorlauffühler HK2 Mischer HK2 ZU X25–...
- Seite 26 6 Anschlussplan – Heizkreisregler Klemmenanschlüsse Kleinspannungszone Klemmenanschlüsse Niederspannungszone Reserve 0-10V Solarpumpe 2 oder Pufferla- OUT2 depumpe Klemmenanschlüsse Kleinspannungszone Busleitung Busleitung Außenfühler Reserve Kesselfühler Fühler bestehen- der Kessel Vorlauffühler HK1 RL Fühler Zirkula- tion Vorlauffühler HK2 Kollektorfühler Warmwasserfühler Ertrag Vorlauf Pufferfühler oben Ertrag Rücklauf Pufferfühler mitte Reserve...
- Seite 27 6 Anschlussplan – Heizkreisregler Klemmenanschlüsse Niederspannungszone Pufferladepumpe Solarpumpe 1 Warmwasser Mischer HK2 ZU Spannungsversorgung – 115V – 240V~ Mischer HK2 AUF Zirk. Zubr. pumpe – 13/N Brenneranf Solarpumpe 2 2(potenzialfreier nf 2 Kontakt) Mischer HK1 ZU – Mischer HK1 AUF –...
-
Seite 28: Pelletslager- Und Fördersysteme
7 Pelletslager- und Fördersysteme Pelletslager- und Fördersysteme Zur Lagerung beachten Sie bitte auch die Planungsmappen Lagerraum / Gewebetank Die Pellematic Compact ist ausschließlich mit Vakuumsaugsystem erhältlich. Gewebetank Der Gewebetank ist die komfortable Lagervariante ohne viel Aufwand. Perfekt bei wenig Platz, niedrigen Decken oder feuchten Kellerräumen. - Seite 29 7 Pelletslager- und Fördersysteme Technische Daten Flexilo Classic Art. Nr. Länge [mm] Breite [mm] Höhe [mm] Befüllmenge** S110SP 1100 1100 1350 450 kg (Handbefüllung) S160EU 1700 1700 1970 2,0 – 2,5 to S190EU 2040 2040 1970 2,8 – 3,2 to S220EU 2300 2300...
- Seite 30 7 Pelletslager- und Fördersysteme LAGERRAUM Der Lagerraum ist die klassische Art der Pelletslagerung. Bestehende Räume werden optimal genützt, der Lagerraum vollständig entleert. Pelletskessel - Pellematic Compact Fördersystem Lagerraum Planungsmappe...
- Seite 31 7 Pelletslager- und Fördersysteme Pro 1 kW Wärmebedarf = 0,9 m3 Lager- 1 m3 Pellets = ca. 320 l Heizöl raum Beispiel: EINFAMILIENHAUS-NEUBAU Beispiel: EINFAMILIENHAUS-BESTAND: NEH, Bj.2001, 200 m2 Wfl. = ca. 12 kW EFH, Bj. 1980, Ölverbrauch bisher ca. 3000 l/a 12 kW x 0,9 = 10,8 m3 Lager (inkl.
-
Seite 32: Technische Daten
8 Technische Daten Technische Daten Angaben lt. EU Verordnungen 2015/1187 und 2015/1189 Modellkennung Pellematic Compact 3.22 3.25 3.28 3.32 ÖkoFEN Forschungs- und Entwicklungs GmbH, Hersteller und Kontaktdaten Gewerbepark 1, 4133 Niederkappel, Austria Anheizmodus Automatisch Brennwertkessel nein Festbrennstoffkessel mit Kraft-Wärme-Kopplung nein Kombiheizgerät... - Seite 33 8 Technische Daten Modellkennung Pellematic Compact 3.22 3.25 3.28 3.32 Raumheizungs-Jahres-Emissionen < 40 PM [mg/m < 20 OGC [mg/m < 500 CO [mg/m < 200 NO [mg/m Hilfsstromverbrauch Hilfsstromverbrauch bei Nennwärmeleistung el 93,5 100,6 107,7 117,1 Hilfsstromverbrauch bei 30 % der Nennwärmeleistung...
- Seite 34 8 Technische Daten Modellkennung Pellematic Compact 3.22 3.25 3.28 3.32 Abgasseite Flammraumtemperatur [°C] 600 - 760 Abgastemperatur AGT Nennleistung Heizwertbetrieb [°C] Abgastemperatur AGT Teillast Heizwertbetrieb [°C] Abgasmassenstrom Nennleistung Heizwertbetrieb 41,4 47,6 53,9 62,2 [kg/h] Abgasmassenstrom Teillast Heizwertbetrieb [kg/h] 14,4 15,9...
- Seite 35 8 Technische Daten Modellkennung Pellematic Compact 3.22 3.25 3.28 3.32 Elektrische Anlage Anschlusswert 230 VAC, 50Hz, 16A Hauptantrieb [W] Maximale Leistungsaufnahme [W] 1760 Raumaustragungsantrieb [W] 250 / 370 Abgasgebläse [W] 9 — 120W Elektrische Zündung – [W] Reinigungsmotor [W] Schutzart IP20 Weitere technische Daten und Typenprüfergebnisse auf Anfrage erhältlich bei Ihrem...
-
Seite 36: Faq
Bitte beachten Sie bei der hydraulischen Planung die Richtlinien bezüglich • Sicherheitsbauteile laut EN12828. Verwenden Sie zur Installation der Hei- zungsanlage die ÖkoFEN Hydraulikvorschläge für die Pellematic Compact. Siehe Kapitel 5.3 Hydraulische Anschlussschemen, Seite 19. Besprechen Sie davon abweichende Anlagenkonstellationen vorab mit Ihrem ÖkoFEN Ansprechpartner. - Seite 37 Nein. Infos zur Strom produzierenden Pelletsheizung finden Sie unter • www.okofen-e.com 15. Gibt es bei der Pellematic Compact auch eine linke und eine rechte Ausführung? Nein. Diese Variation ist nur bei der Pellematic erhältlich. Für eine erhöhte Fle- • xibilität in der Planung kann bei der Pellematic Compact die Verbindungslei- tung (Rauchrohr) entweder auf der Rückseite oder auf der Seite des Zwi-...
-
Seite 38: Notizen
10 Notizen Notizen Planungsmappe...
