- Seite 1 Planungsmappe für das Fachhandwerk PELLEMATIC © PESK 25 — 64 DEUTSCH - ORIGINALANLEITUNG...
- Seite 2 Titel: © Planungsmappe PELLEMATIC PESK 25 - 64 Artikelnummer: 17352 2.0 Version gültig ab: 03/2021 Freigabe: Christian Wohlinger Hersteller ÖkoFEN Forschungs- & EntwicklungsgesmbH A-4133 Niederkappel, Gewerbepark 1 Tel.: +43 (0) 72 86 / 74 50 Fax.: +43 (0) 72 86 / 74 50 – 210 E-Mail: oekofen@pelletsheizung.at ©...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Pellets — ein Brennstoff mit hoher Qualität 2 Beschreibung Pellematic Maxi mit Brennwerttechnik 3 Spezielle Planungshinweise Brennwerttechnik 3.1.1 Allgemeines 3.1.2 Kondensat – Anschluss an Abwasserleitung 3.1.3 Verbindungsleitung zum Kamin 3.1.4 Kaminsystem 4 Voraussetzungen für Pellematic mit Brennwerttechnik Abgasanlage 5 Voraussetzungen für Pellematic mit Brennwerttechnik Abgasanlage... -
Seite 4: Pellets - Ein Brennstoff Mit Hoher Qualität
1 Pellets — ein Brennstoff mit hoher Qualität Pellets — ein Brennstoff mit hoher Qualität Pellets bestehen aus dem Rohstoff Holz. Sie werden aus Säge- und Hobelspänen, den Nebenprodukten der Sägeindustrie erzeugt. Aufgrund ihres hohen Energiegehaltes und ihrer Form sind Pellets leicht zu transportieren und für den vollautomatischen Heizbetrieb hervorragend geeignet. -
Seite 5: Beschreibung Pellematic Maxi Mit Brennwerttechnik

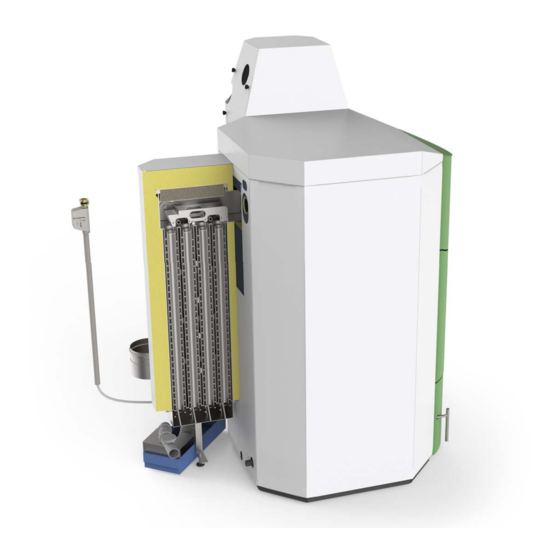

2 Beschreibung Pellematic Maxi mit Brennwerttechnik Beschreibung Pellematic Maxi mit Brennwerttechnik Der Pelletskessel Pellematic Maxi mit Brennwerttechnik besteht aus dem Pelletskessel Pellematic und einem an der Rückseite angebauten zusätzlichen Brennwert Wärme- tauscher. Der Brennwert Wärmetauscher nutzt die Wärme der Abgase zur Erwär- mung des rückströmenden Heizungswassers bevor es in den Heizkessel gelangt. -
Seite 6: Spezielle Planungshinweise
3 Spezielle Planungshinweise Spezielle Planungshinweise Brennwerttechnik 3.1.1 Allgemeines Brennwertsysteme nützen die im Abgas enthaltene latente (versteckte) Wärme. Im Brennwertwärmetauscher wird das Abgas bis unterhalb des Kondensationspunkts abgekühlt. Dabei wird die sogenannte Kondensationswärme freigesetzt, die einen zusätzlichen Wärmegewinn darstellt. Brennwerttechnik bedeutet zusätzlicher Wärmegewinn aus Abgasen. Grundvoraussetzung für einen effizienten Einsatz der Brennwerttechnik ist eine Rücklauftemperatur von max. - Seite 7 3 Spezielle Planungshinweise • Je niedriger die Rücklauftemperatur, desto höher der Wirkungsgrad. Höchster Wirkungsgrad wir bei einer Rücklauftemperatur von 30° C erreicht. • Es ist ein kondensatbeständiger Kamin erforderlich, siehe Kapitel Kaminsystem. Planungsmappe...
-
Seite 8: Kondensat - Anschluss An Abwasserleitung
3 Spezielle Planungshinweise 3.1.2 Kondensat – Anschluss an Abwasserleitung Bei kondensierender Betriebsweise (Brennwert) entsteht Kondensat, welches in das Abwassersystem eingeleitet werden muss. Die Einleitung des Kondensates in die Kanalisation ist in fast allen europäischen Ländern ohne besondere Bewilligung mög- lich. Eine Neutralisation des Kondensates ist nicht notwendig. Bei kondensierender Betriebsweise entsteht eine Kondensatmenge von ca. -
Seite 9: Verbindungsleitung Zum Kamin
3 Spezielle Planungshinweise 3.1.3 Verbindungsleitung zum Kamin Die Verbindungsleitung muss die folgende Kriterien erfüllen: Edelstahlausführung • feuchtebeständig (kondensatdicht) • • min. 20 Pascal überdruckdicht Nachweis (CE oder ÜA Zeichen) • Die Abgasleitung muss über eine Reini- gungsöffnung und eine Abgas-Messöff- nung verfügen. -
Seite 10: Kaminsystem
3 Spezielle Planungshinweise 3.1.4 Kaminsystem Die Dimension und Bauart des Kamins ist sehr wichtig. Der Kamin muss in allen Betriebszuständen des Kessels ausreichend Unterdruck zur sicheren Abfuhr der Abgase gewährleisten. Niedrige Abgastemperaturen führen zu Kondenswasserbil- dung. Es sind daher ausschließlich kondensatbeständige Kamine aus Keramik oder Edelstahl zulässig. -
Seite 11: Voraussetzungen Für Pellematic Mit Brennwerttechnik
4 Voraussetzungen für Pellematic mit Brennwerttechnik Voraussetzungen für Pellematic mit Brennwerttechnik Abgasanlage Die Abgasanlage besteht aus Kamin und Abgasrohr. Die Verbindung zwischen Pel- letskessel und Kamin ist die Verbindungsleitung. Der Kamin führt die entstehenden Abgase vom Pelletskessel ins Freie. 1. Ausführung des Kamins Die Dimension und Bauart des Kamins ist sehr wichtig. -
Seite 12: Voraussetzungen Für Pellematic Mit Brennwerttechnik
5 Voraussetzungen für Pellematic mit Brennwerttechnik Voraussetzungen für Pellematic mit Brennwerttechnik Abgasanlage Die Abgasanlage besteht aus Kamin und Abgasrohr. Die Verbindung zwischen Pel- letskessel und Kamin ist die Verbindungsleitung. Der Kamin führt die entstehenden Abgase vom Pelletskessel ins Freie. 1. Ausführung des Kamins Die Dimension und Bauart des Kamins ist sehr wichtig. -
Seite 13: Funktionsbeschreibung
6 Funktionsbeschreibung Funktionsbeschreibung Vom Tagesbehälter fallen die Pellets durch ein Fallrohr in die Brennerschnecke. Im Flanschbereich des Spiralschlauches zur Brennerschnecke befindet sich die Rück- brandsicherung - ein metallisch dichtender Kugelhahn mit Durchmesser 50 mm. Die Rückzugfeder bringt den Schieber automatisch in geschlossene Stellung, wenn der Brenner abschaltet, eine Störung auftritt oder wenn die Stromzufuhr unterbrochen ist. -
Seite 14: Einbringungshinweise
7 Einbringungshinweise Einbringungshinweise PESK 25-32 Vor der Einbringung prüfen Sie die Maße aller Türöffnungen, ob Sie den Kessel ord- nungsgemäß einbringen und aufstellen können. Mindesttürbreiten - Einbringmaß PE(S)K 25 – 32 750 mm Kessel Abmessungen PE(S)K 25 – 32 B – Breite Pelletskessel gesamt 1195 C –... -
Seite 15: Pesk
7 Einbringungshinweise Kessel Gewicht PE(S)K 25 – 32 Transportgewicht verpackt auf der Palette mit Holzrahmen Kesselgewicht ohne Wasser voll ausgestattet, nicht verpackt Erforderliche Mindestabstände ACHTUNG Sofern möglich sind größere Abstände im Sinne der Servicefreundlichkeit zu bevorzu- gen. Für ein sachgerechtes wirtschaftliches Betreiben und Warten der Heizungsanlage müssen Sie bei der Aufstellung des Kessels die unten angeführten Mindestabstände zu den umliegenden Bauteilen einhalten. -
Seite 16: Pesk
7 Einbringungshinweise Kessel Abmessungen Kessel Gewicht PESK 41–64 Kesselgewicht verpackt mit Zubehör auf 2 Paletten mit Holzrahmen Kesselgewicht mit Verkleidung, Zwischenbe- hälter, Brenner und Brennwert Wärmetau- scher Kesselgewicht ohne Verkleidung, Zwischen- behälter, Brenner und Brennwert Wärmetau- scher Planungsmappe... - Seite 17 7 Einbringungshinweise Erforderliche Mindestabstände ACHTUNG Sofern möglich sind größere Abstände im Sinne der Servicefreundlichkeit zu bevorzu- gen. Für ein sachgerechtes wirtschaftliches Betreiben und Warten der Heizungsanlage müssen Sie bei der Aufstellung des Kessels die unten angeführten Mindestabstände zu den umliegenden Bauteilen einhalten. Beachten Sie zusätzlich bei der Aufstellung die länderspezifisch gültigen Mindestab- stände zum Abgasrohr.
-
Seite 18: Konfigurator Für Hydraulikschemen
8 Konfigurator für Hydraulikschemen Konfigurator für Hydraulikschemen In diesem Dokument werden nur diverse Beispiele von Hydraulikschemen behandelt. Im Ökofen Partnernet finden Sie eine große Auswahl an Hydraulikschemen. Hydraulische Anschlussschemen Schema 1 Schema 2 Planungsmappe... - Seite 19 8 Konfigurator für Hydraulikschemen Schema 3 Schema 4 Planungsmappe...
-
Seite 20: Technische Daten Pellematic Plus
9 Technische Daten Pellematic Plus Technische Daten Pellematic Plus Angaben lt. EU Verordnungen 2015/1187 und 2015/1189 Typenbezeichnung Pellematic PESK 25 PESK 32 ÖkoFEN Forschungs- und Entwicklungs GmbH, Hersteller und Kontaktdaten Gewerbepark 1, 4133 Niederkappel, Austria Anheizmodus Automatisch Brennwertkessel Festbrennstoffkessel mit Kraft-Wärme-Kopplung nein Kombiheizgerät nein... - Seite 21 9 Technische Daten Pellematic Plus Typenbezeichnung Pellematic PESK 25 PESK 32 Raumheizungs-Jahres-Emissionen < 40 PM [mg/m < 20 OGC [mg/m < 500 CO [mg/m < 200 NOx [mg/m Hilfsstromverbrauch Hilfsstromverbrauch bei Nennwärmeleistung el Hilfsstromverbrauch bei 30 % der Nennwärmeleistung el Hilfsstromverbrauch im Bereitschaftszustand P Wasserseite Reinigungsanschluss [Zoll]...
- Seite 22 9 Technische Daten Pellematic Plus Typenbezeichnung Pellematic PESK 25 PESK 32 Abgasseite Verfügbarer Förderdruck des Gebläses [mBar] 0,05 Flammraumtemperatur [°C] 500 - 870 Anschluss Verbindungsstück (am Kessel) [mm] 132 (innen) Abgastemperatur AGT Nennleistung 40 - 50 Brennwertbetrieb [°C] Abgastemperatur AGT Teillast Brennwertbetrieb 40 - 50 [°C] Abgasmassenstrom Nennleistung...
- Seite 23 9 Technische Daten Pellematic Plus Typenbezeichnung Pellematic PESK 25 PESK 32 Elektrische Anlage Anschlusswert 230 VAC, 50Hz, 16A Hauptantrieb [W] Standbyleistung [W] Raumaustragungsantrieb [W] 250 / 370 Abgasgebläse [W] Elektrische Zündung – [W] Reinigungsmotor [W] Schutzart IP20 Weitere technische Daten und Typenprüfergebnisse auf Anfrage erhältlich bei Ihrem ÖkoFEN Ansprechpartner.
-
Seite 24: Technische Daten Pellematic Maxi
10 Technische Daten Pellematic Maxi Technische Daten Pellematic Maxi Angaben lt. EU Verordnungen 2015/1187 und 2015/1189 Typenbezeichnung Pellematic PESK 41 PESK 49 PESK 55 PESK 64 ÖkoFEN Forschungs- und Entwicklungs GmbH, Hersteller und Kontaktdaten Gewerbepark 1, 4133 Niederkappel, Austria Anheizmodus Automatisch Brennwertkessel Festbrennstoffkessel mit Kraft-Wärme-Kopplung... - Seite 25 10 Technische Daten Pellematic Maxi Typenbezeichnung Pellematic PESK 41 PESK 49 PESK 55 PESK 64 Raumheizungs-Jahres-Emissionen < 40 PM [mg/m < 20 OGC [mg/m < 500 CO [mg/m < 200 NOx [mg/m Hilfsstromverbrauch Hilfsstromverbrauch bei Nennwärmeleistung el Hilfsstromverbrauch bei 30 % der Nennwärmeleistung el Hilfsstromverbrauch im Bereitschaftszustand P Wasserseite...
- Seite 26 10 Technische Daten Pellematic Maxi Typenbezeichnung Pellematic PESK 41 PESK 49 PESK 55 PESK 64 Abgasseite Flammraumtemperatur [°C] 500 - 900 Zugbedarf Nennleistung [mBar] 0,05 Zugbedarf Teillast [mBar] 0,05 Abgastemperatur AGT Nennleistung [°C] 45 – 80 Abgastemperatur AGT Teillast [°C] 40 –...
- Seite 27 10 Technische Daten Pellematic Maxi Typenbezeichnung Pellematic PESK 41 PESK 49 PESK 55 PESK 64 Elektrische Anlage Anschlusswert 230 VAC, 50Hz, 16A Hauptantrieb [W] Raumaustragungsantrieb [W] 250 / 370 Saugturbine [W] 1400 Verbrennungsluftgebläse [W] Abgasgebläse [W] Elektrische Zündung – [W] Reinigungsmotor [W] Motor Aschebox extern [W] Motor Brenntellerreinigung [W]...
-
Seite 28: Faq
11 FAQ Wie kann ich die optimale Kessel- bzw. Leistungsgröße ermitteln? • Die Auswahl der richtigen Kesselgröße erfolgt mittels Heizlastberechnung laut ÖNORM H7500 als Ergänzung zur DIN/ÖNORM EN 12831. Der Energie- ausweis ist zur Kesselauswahl nicht geeignet! Ist eine Einbringung auch möglich, wenn das Türmaß geringfügig unter dem Ein- bringmaß... - Seite 29 14. Ist es möglich bei der Pellematic einen Stirlingmotor nachzurüsten? Nein. Die Pellematic ist dafür nicht vorgesehen. Infos zur Strom produzieren- • den Pelletsheizung finden Sie unter www.okofen-e.com 15. Wo finde ich die Gewährleistungs- bzw. Garantiebedingungen? In der jeweils gültigen Preisliste, Kapitel Liefer- und Verkaufsbedingungen.
