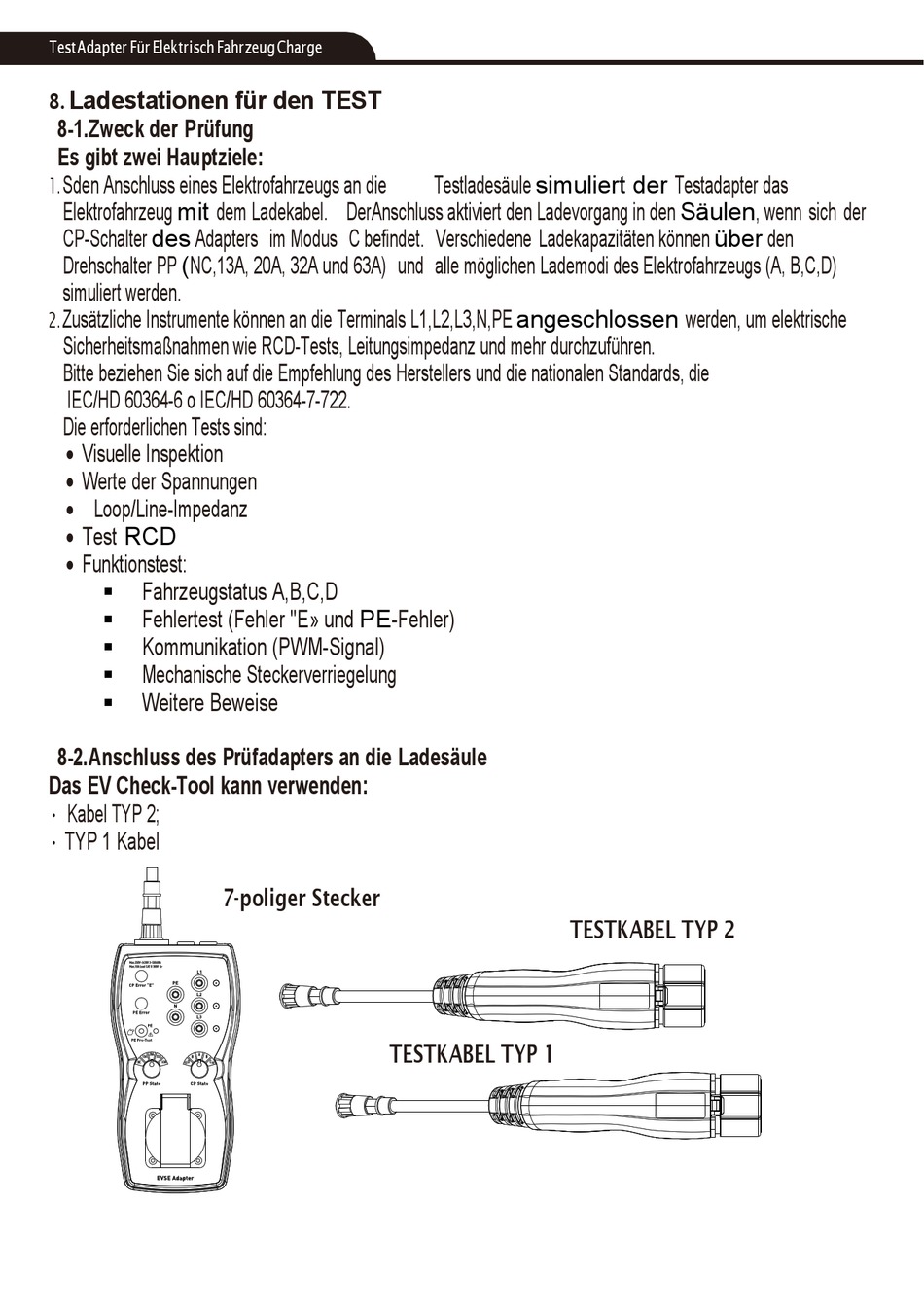

Test Adapter Für Elektrisch Fahrzeug Charge
Ladestationen für den TEST
8.
8-1.Zweck der Prüfung
Es gibt zwei Hauptziele:
Sden Anschluss eines Elektrofahrzeugs an die
1.
Elektrofahrzeug
mit
dem Ladekabel. DerAnschluss aktiviert den Ladevorgang in den Säulen, wenn sich der
CP-Schalter
des
Adapters im Modus C befindet. Verschiedene Ladekapazitäten können
Drehschalter PP (NC,13A, 20A, 32A und 63A) und alle möglichen Lademodi des Elektrofahrzeugs (A, B,C,D)
simuliert werden.
Zusätzliche Instrumente können an die Terminals L1,L2,L3,N,PE
2.
Sicherheitsmaßnahmen wie RCD-Tests, Leitungsimpedanz und mehr durchzuführen.
Bitte beziehen Sie sich auf die Empfehlung des Herstellers und die nationalen Standards, die
IEC/HD 60364-6 o IEC/HD 60364-7-722.
Die erforderlichen Tests sind:
• Visuelle Inspektion
• Werte der Spannungen
• Loop/Line-Impedanz
• Test
RCD
• Funktionstest:
Fahrzeugstatus A,B,C,D
Fehlertest (Fehler "E» und PE-Fehler)
Kommunikation (PWM-Signal)
Mechanische Steckerverriegelung
Weitere Beweise
8-2.Anschluss des Prüfadapters an die Ladesäule
Das EV Check-Tool kann verwenden:
• Kabel TYP 2;
• TYP 1 Kabel
7-poliger Stecker
Testladesäule
simuliert der
angeschlossen
TESTKABEL TYP 1
Testadapter das
über
werden, um elektrische
TESTKABEL TYP 2
den
