WARNUNG: Gehen Sie beim Drehen des
Schließzylinders vorsichtig vor. Wenn er nicht in
der Position „Open" (offen) einrastet, zieht er
sich automatisch in die Position „Closed"
(geschlossen) zurück, wobei Sie sich den Finger
klemmen können.
3. Setzen Sie die Staubschutzabdeckung wieder auf das
Anhängerkupplungsgehäuse, um zu verhindern, dass
sich Schmutz im Gehäuse ansammelt.
4. Schließen Sie die Staubschutzabdeckung am
Schließzylinder der Anhängerkupplung, und
bewahren Sie die Anhängerkupplung an einem
sicheren Ort auf.
Montieren und Entfernen der
Kugelkopfbefestigung

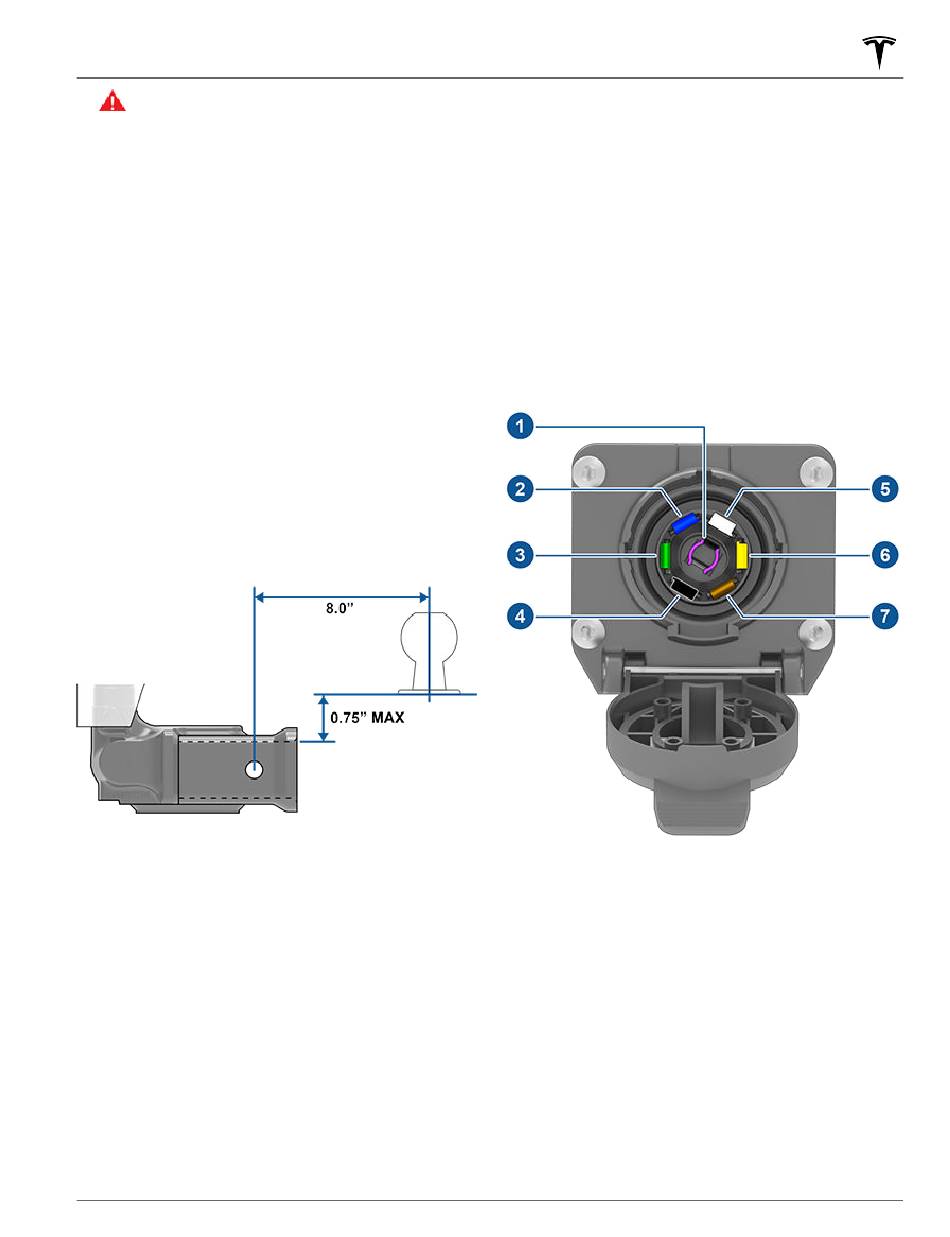

Das Anhängerpaket von Model X umfasst keine
Kugelkopfbefestigung. Sie müssen eine spezifische
Kugelkopfbefestigung für den Anhängertyp kaufen, den
Sie ziehen möchten. Der Anhängerkupplungsadapter
von Model X unterstützt eine Kugelkopfbefestigung bis
203 mm mit einem Anstieg von bis zu 19 mm.
Verwenden Sie keine andere Art von
Kugelkopfbefestigung.
So montieren Sie eine Kugelkopfbefestigung:
1. Falls erforderlich, entfernen Sie den Splint aus dem
Schließbolzen, und schieben Sie den Schließbolzen
aus der Anhängerkupplungsbaugruppe.
2. Schieben Sie den Kugelhalter in die
Anhängerkupplungsbaugruppe.
3. Richten Sie die Bohrung im Kugelhalter auf die
Bohrung in der Anhängerkupplungsbaugruppe aus.
4. Schieben Sie den Schließbolzen durch die
Anhängerkupplungsbaugruppe/den Kugelhalter.
5. Setzen Sie den Splint in die Bohrung am Ende des
Schließbolzens ein.
So entfernen Sie eine Kugelkopfbefestigung:
Fahren
Ziehen eines Anhängers und Zubehör
1. Entfernen Sie den Splint aus dem Schließbolzen, und
schieben Sie den Schließbolzen aus dem
Kugelhalter/der Anhängerkupplungsbaugruppe.
2. Ziehen Sie den Kugelhalter aus der
Anhängerkupplungsbaugruppe.
Elektrische Anschlüsse
Laut Vorschrift müssen alle Anhänger mit
Schlussleuchten, Bremsleuchten, seitlichen
Begrenzungsleuchten und Blinkern ausgestattet sein.
Zur Versorgung der Anhängerbeleuchtung ist ein
siebenpoliger Steckverbinder (SAE J560) in der Nähe
der Anhängerkupplung angebracht. In diesen
Steckverbinder passen die Stecker der meisten
Anhänger.
1. Rückfahrleuchten (Violett)
2. Niederspannung Stromversorgung (Rot oder
Schwarz)
3. Blinker rechts und Bremsleuchte (Grün)
4. Ausgang Bremsensteuerung (Blau)
5. Schlussleuchten und Standlicht (Braun)
6. Blinker links und Bremsleuchte (Gelb)
7. Masse (Weiß)
ANMERKUNG: Der Fahrer ist dafür verantwortlich, dass
alle elektrischen Verbindungen funktionstüchtig sind und
alle Anhängerleuchten vor und während des Ziehens
funktionieren. Model X erkennt keine defekten
Anhängerleuchten. Sie müssen dies selbst prüfen.
